Еще раз о компоновках сельскохозяйственных тракторов

Статья посвящена особенностям компоновок современных сельскохозяйственных тракторов (далее – тракторов) и описывает их наиболее существенные отличительные признаки. Она может многое рассказать о характеристиках тракторов различного назначения, мощности, тягового класса и других параметрах и затрагивает важные вопросы сопоставления номенклатуры выпускаемых зарубежных и отечественных тракторов известных компоновок от ведущих фирм и изготовителей, позволяющие выявить дефицит поставляемых на внутренний рынок РФ с/х тракторов.

Материал статьи представляет интерес прежде всего для специалистов сельскохозяйственного производства РФ, в том числе занимающихся закупкой необходимых хозяйствам зарубежных тракторов, а также анализом проблем в отечественном тракторостроении в целом.

Общеизвестно, что компоновка стандартного трактора характеризуется в первую очередь взаимным размещением его основных агрегатов и систем, а также движителей, рабочего, технологического оборудования и свободного пространства для навески машин-орудий, базой и дорожным просветом, отвечающим функциональному назначению трактора и позволяющим его использовать в сельском хозяйстве в агрегате с сельхозмашинами-орудиями с наибольшей эффективностью.

Ниже приведены существующие в отечественном и зарубежном тракторостроении компоновки подавляющего большинства тракторов с основной (нормальной) колеей в зависимости от типа их движителей, тягово-мощностных показателей, относительного размещения их агрегатов и систем, целесообразного применения на тех или иных видах тяговых сельскохозяйственных работ (табл. 1).

Таблица 1. Применяемость и относительное размещение основных узлов и агрегатов в отечественных и зарубежных тракторах различных компоновок в зависимости от их тягово-мощностных показателей
№ п/п Компоновка Диапазон тяговых классов Диапазон используемых мощностей, л.с. Основное применение Относительное размещение основных узлов и агрегатов
1 Традиционная колесная(4К2)с задними ведущими колесами, большего размера, чем передние управляемые колеса 0,6–1,4 25–90 На колесных универсально-пропашных тракторах Двигатель и кабина размещены на раме соответственно над передними и задними колесами; навесное устройство и ВОМ позади задних колес
2 Традиционная колесная (4К4а) с передними и задними ведущими колесами, большего, чем передние управляемые, размера 0,6–6 25–400 и более На колесных универсально-пропашных и универсальных тракторах Двигатель и кабина размещены на раме соответственно над передними и задними колесами; заднее навесное устройство и ВОМ позади задних колес (штатно)
3 Нетрадиционная колесная интегральная (4К4б) с передними и задними ведущими колесами одинакового размера, передние колеса управляемые 3–8 200–490 На колесных универсальных тракторах Двигатель и кабина размещены на раме соответственно над передними и между передними и задними колесами; навесные устройства и ВОМ соответственно впереди передних и позади задних колес
4 Нетрадиционная колесная c шарнирной рамой (4К4б’), с передними и задними ведущими и управляемыми колесами одинакового размера 3–8 и более 200–600 На колесных тракторах общего назначения Двигатель и кабина размещены на передней части рамы над передними колесами; навесное устройство позади задних колес
5 Двухгусеничная, в том числе с резино-армированной гусеницей 0,9–8 и более 50–640 На гусеничных тракторах пропашных и общего назначения Двигатель и кабина размещены на раме соответственно спереди и сзади, левая и правая гусеницы по бокам рамы; навесное устройство позади трактора

Как видно из табл. 1, отечественные и зарубежные колесные и гусеничные тракторы выпускаются производителями в сходных компоновках с практически близкими общими показателями, следовательно, в этой части мало различаются между собой и могут использоваться на тех же сельскохозяйственных операциях.

Вместе с тем, учитывая большую номенклатуру тракторов, производимых за рубежом, особенно в ведущих странах Западной Европы, в США и Канаде, их высокие технико-экономические показатели, можно с уверенностью сказать, что сопоставление номенклатуры выпускаемых отечественных и зарубежных тракторов, имеющих одинаковые компоновки, будет заведомо не в пользу отечественных моделей.

Такое сопоставление позволит выявить именно те отечественные тракторы, которые считаются либо полностью не выпускаемыми тракторной промышленностью РФ, либо выпускаются в РФ в явно недостаточном количестве и поэтому являются дефицитными, а закупку недостающих в РФ моделей тракторов у зарубежных фирм, которая считается в настоящее время «модным» трендом, можно считать вполне оправданной и даже целесообразной.

С целью этого сопоставления в качестве отечественных производителей взяты все еще продолжающие выпускать тракторную технику тракторные заводы РФ. Это ОАО «ВМТЗ» (остатки ранее изготовленных тракторов), ОАО «ВгТЗ», ЗАО «Агротехмаш», ОАО «АТЗ», ЗАО «ПТЗ», ЗАО «Агромаш», изготавливающие колесную и гусеничную тракторную технику.

В качестве зарубежных производителей приняты такие ведущие фирмы США, как Case-IH, Challenger, John Deere и New Holland, Канады – Маssу Ferguson и Buhler Versatile, а также Западной Европы (Германии – Claas, Deutz-Fahr и Fеndt; Англии – JCB;). Тракторная техника, выпускаемая этими фирмами, имеет сходные с отечественными моделями компоновки, причем именно на зарубежные тракторы этих фирм, как правило, ориентируются отечественные потребители при закупке нужных им колесных и гусеничных зарубежных тракторов, все еще отсутствующих в РФ (табл. 2).

Таблица 2. Сопоставление номенклатуры, выпускаемых отечественных и зарубежных тракторов сходных компоновок, шт.
Компоновки 4К2 4К4а 4К4б 4К4б’ Двухгусеничная
Номенклатура тракторов, выпускаемых ведущими фирмами,
в том числе
РФ Зарубежные фирмы РФ Зарубежные фирмы РФ Зарубежные фирмы РФ Зарубежные фирмы РФ Зарубежные фирмы
США 7 70 14 13
Канада 36 6
Германия 60 3 7
Англия 8
Итого 3 7 8 156 11 12 20 7 20

Из табл. 2 видно, что номенклатура зарубежных тракторов рассматриваемых компоновок для возможных поставок на мировые рынки, а также ориентированных на емкий внутренний рынок РФ (который для зарубежных фирм является весьма привлекательным и перспективным, хотя зарубежные фирмы сталкиваются при этом с большими финансовыми и организационными трудностями при локализации производства их тракторов на территории РФ), по всем компоновкам существенно превышает номенклатуру производимых отечественных тракторов (без учета количества импортных зарубежных тракторов, выпускаемых по лицензиям на заводах РФ, а также тракторов МТЗ, поставляемых в Россию из Республики Беларусь).

Количественная номенклатура тракторов ведущих зарубежных фирм в сопоставлении с соответствующими отечественными моделями (при их одинаковых компоновках) распределилась следующим образом: 4К2; 4К4а; 4К4б; 4К4б’; гусеничная, как 3 к 7; 8 к 156; 0 к 11; 12 к 20; 7 к 20 (или в общей номенклатуре выпускаемых тракторов 4К2 – 3,3%; 4К4а – 72,9 ; 4К4б – 5,1%; 4К4б’ – 9,35%; гусеничных – 9,35%) (рис. 1).

Характерно, что аналогичное распределение моделей зарубежных тракторов по указанным компоновкам свойственно не только тракторам ведущих фирм, но и всему зарубежному тракторостроению.

Тем не менее, несмотря на известные ограничения закупок зарубежных тракторов, введенных в последние годы в РФ, внутренний рынок тракторов РФ, как говорится, медленно, но верно продолжает насыщаться зарубежными колесными и гусеничными тракторами. При этом по состоянию на 2017 г. количественное сопоставление зарубежных тракторов с отечественными моделями на рынке РФ оказалась явно не в пользу последних: 32 против 68% (рис. 2).

Если говорить более подробно об особенностях существующих компоновок, то тракторы, имеющие компоновку 4К2, выпускаются за рубежом весьма ограниченно (всего 7 моделей, или 3,3% от номенклатуры всех выпускаемых ведущими фирмами тракторов в диапазоне мощностей 25–90 л.с.), причем только единственной фирмой из США – Case-IH.

Причем спрос на такие тракторы в РФ (выпускается только 3 модели), а также за рубежом (о чем говорилось выше) весьма мал, поскольку все тракторы 4К2, как правило, являются востребованными в небольших тяговых классах (до 1,4), имеют невысокую мощность и используются только в некрупных хозяйствах. По существу, в этих хозяйствах преимущественное распространение получили зарубежные колесные тракторы 4К4а не с нормальной, а с более узкой колеей (так называемые садовые тракторы), имеющие все ведущие колеса для обеспечения более высоких тяговых показателей, что, как известно, всегда положительно оценивается подавляющим большинством потенциальных потребителей.

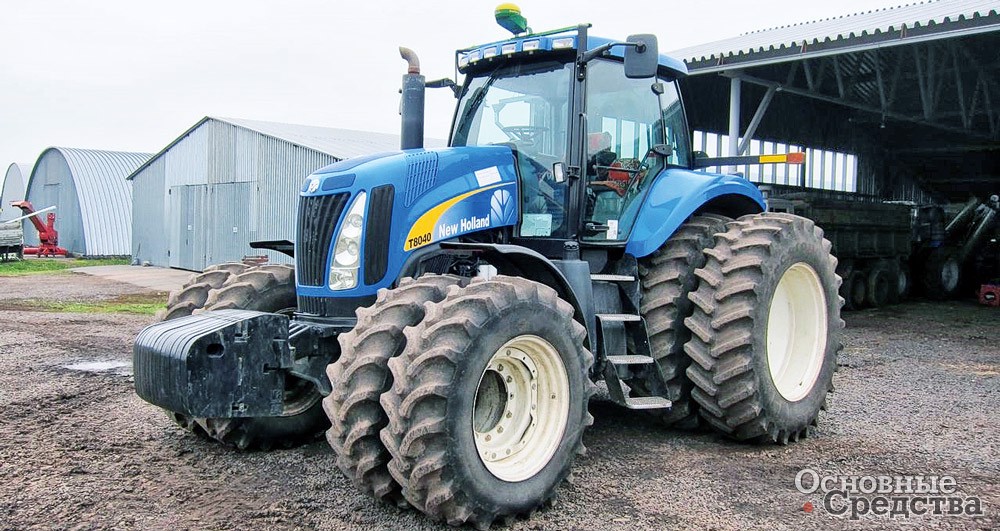

Зарубежные тракторы, имеющие полноприводную компоновку 4К4а (особенно в последние годы при применении шин передних колес увеличенной размерности), в отличие от неполноприводной компоновки 4К2, являются наиболее массовыми (каждая фирма выпускает до 40 моделей 4К4а в конструктивном ряду, включающем до 8–16 унифицированных серий) на рынках многих зарубежных стран, а теперь и выпускаемые тракторными заводами в РФ, и пользуются у потребителей максимальным спросом (например, 72,9% в общей номенклатуре всех тракторов ведущих зарубежных фирм) в широком диапазоне используемых мощностей. В противовес этому отечественными тракторами указанной компоновки растущий на них спрос фактически не удовлетворяется, а потребность отечественного сельского хозяйства в этих тракторах, хотя пока и частично, может и должна удовлетворяться закупками пусть более дорогих, но лучших по качеству тракторов зарубежных фирм, с которыми отечественная тракторная техника все еще не может должным образом конкурировать.

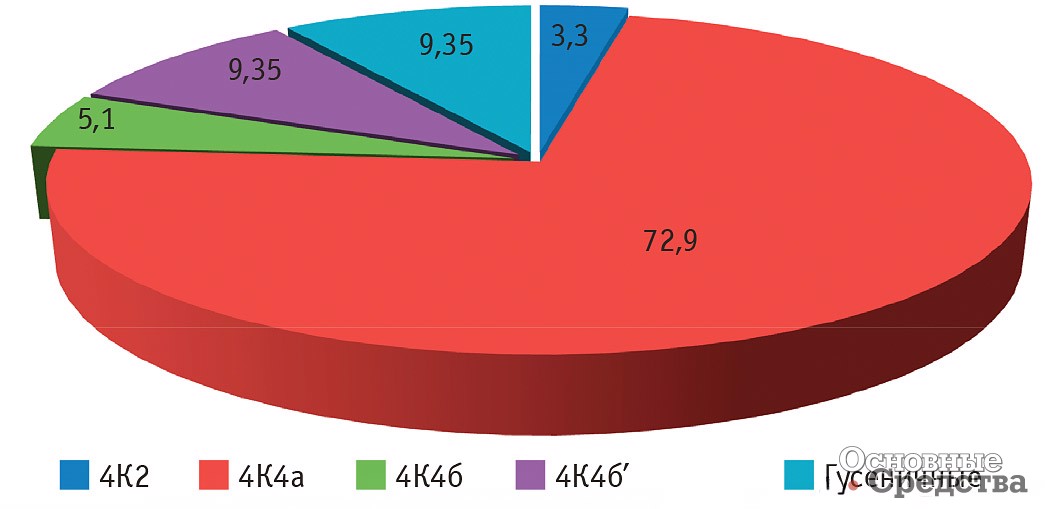

Рис 1. Распределение зарубежных тракторов различных компоновок в общей номенклатуре производимых тракторов, %

Примечательно, что все модели тракторов этой традиционной компоновки выпускаются за рубежом близкими по массе и существенно различающимися между собой по мощности, являясь в зависимости от уровня последней либо универсально-пропашными, либо пропашными, либо пахотно-пропашными (или универсальными), либо пахотными (или общего назначения) соответственно до 100, до 150, до 350, а также вплоть до 517 л.с.

Говоря о нетрадиционной (интегральной) компоновке 4К4б для универсальных тракторов (которые по своей сути являются многофункциональными системными тракторами), надо отметить, что в настоящее время в РФ тракторы такой компоновки не выпускаются, хотя прежде они серийно изготавливались на Липецком тракторном заводе (тракторы ЛТЗ-155), но в то же время производятся за рубежом в необходимых количествах, причем только двумя фирмами (Claas и JCB) в достаточно малой номенклатуре (11 моделей, или 5,1% от общей номенклатуры всех выпускаемых ведущими фирмами тракторов), занимая узкую нишу в продажах в диапазонах средних и высоких мощностей.

Отметим, что тракторы, имеющие компоновку 4К4б, являются конструктивно более сложными и дорогими, чем наиболее близкие к ним тракторы 4К4а с увеличенными размерами передних колес, хотя и имеют практически близкие с последними тягово-мощностные показатели (например, трактор 4К4б Claas Xerion мощностью 487 л.с., трактор 4К4а Fendt 1050 мощностью 517 л.с.).

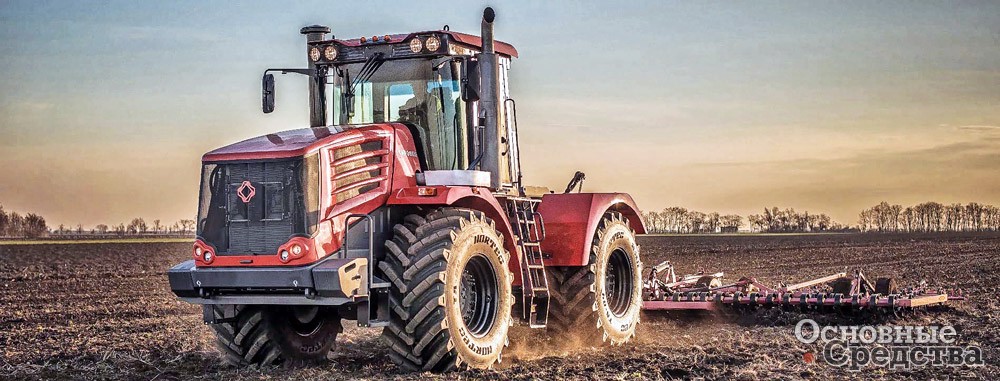

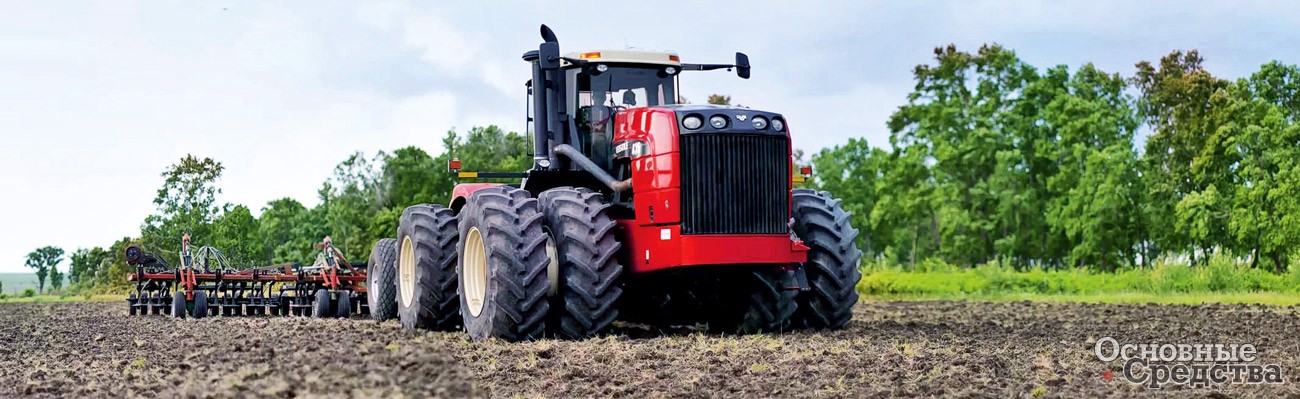

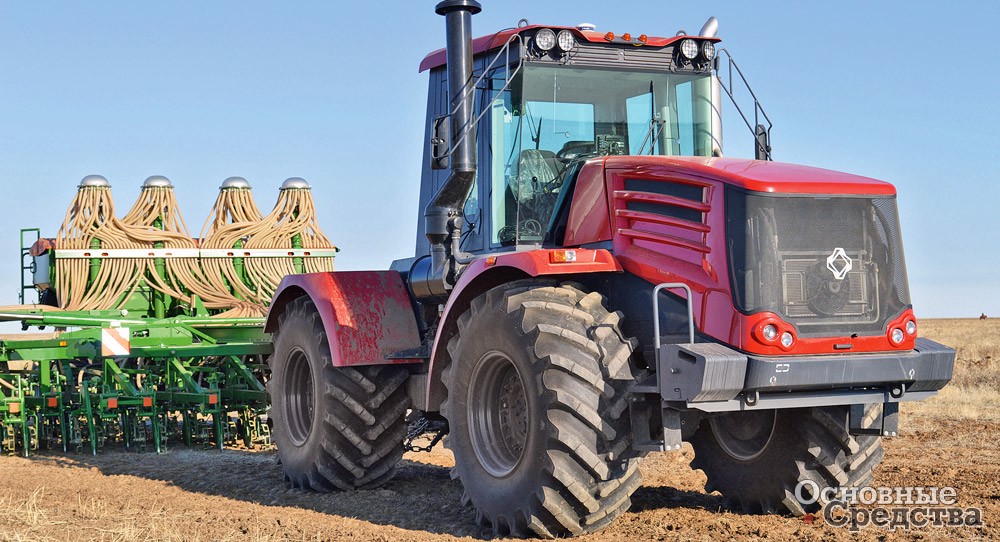

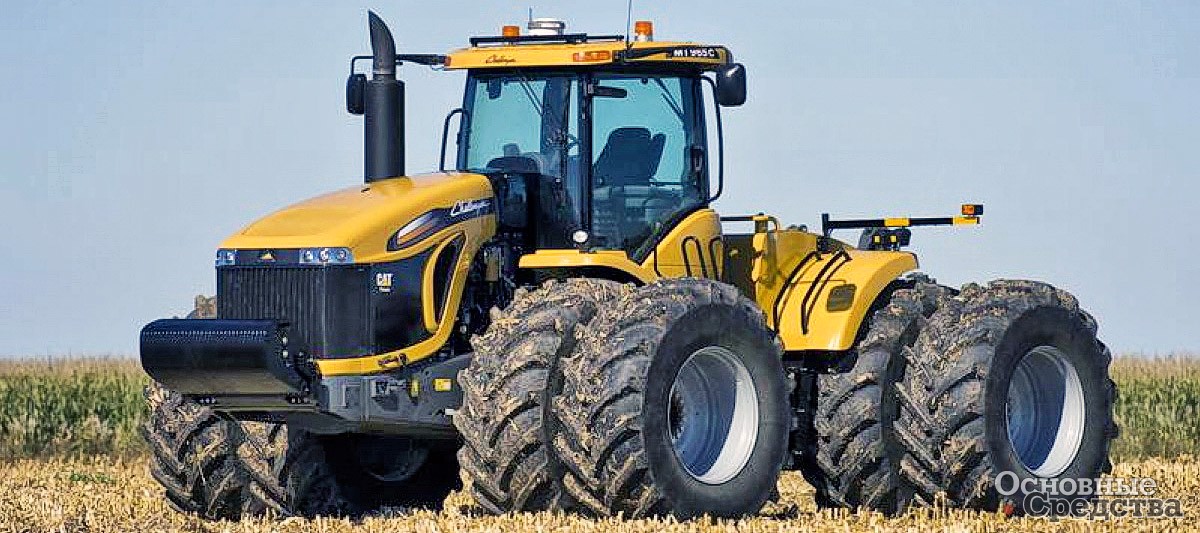

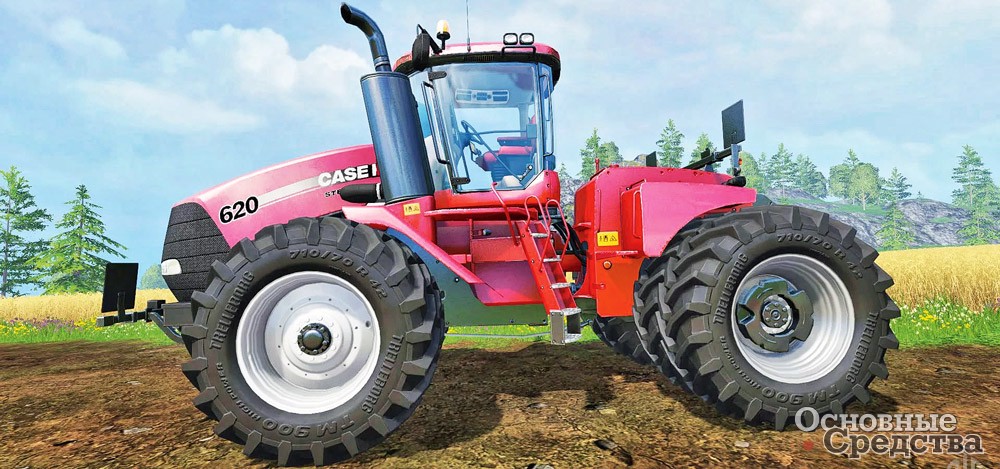

Другая нетрадиционная компоновка 4К4б' c шарнирно-со­члененной рамой для мощных (до 600 л.с.) колесных тракторов за рубежом тоже, как и предыдущая, не получила, как ожидалось, столь широкого распространения (выпускается номенклатура только из 12 моделей фирмами (John Deere, Case-IH, New Holland, Challenger и Buhler Versatile, что составляет 9,35% в общей номенклатуре всех выпускаемых ведущими зарубежными фирмами тракторов), вследствие их высокой цены и применения, главным образом на пахоте, культивации или севе в агрегате с широкозахватными машинами-орудиями на энергоемких работах в качестве альтернативы тракторам 4К4а, причем тяжелые тракторы 4К4б’ для большего снижения уплотняющего воздействия на почву могут оснащаться сдвоенными и даже строенными колесами.

В отличие от тракторов этой компоновки зарубежных фирм аналогичные тракторы, правда в весьма меньшей номенклатуре, не покрывающей дефицит таких тракторов в РФ для крупных хозяйств с большими возделываемыми площадями полей, тем не менее производятся и в РФ – известные тракторы «Кировец» (серий К-744 и К-7, а также новая модель К-424, всего только 12 моделей).

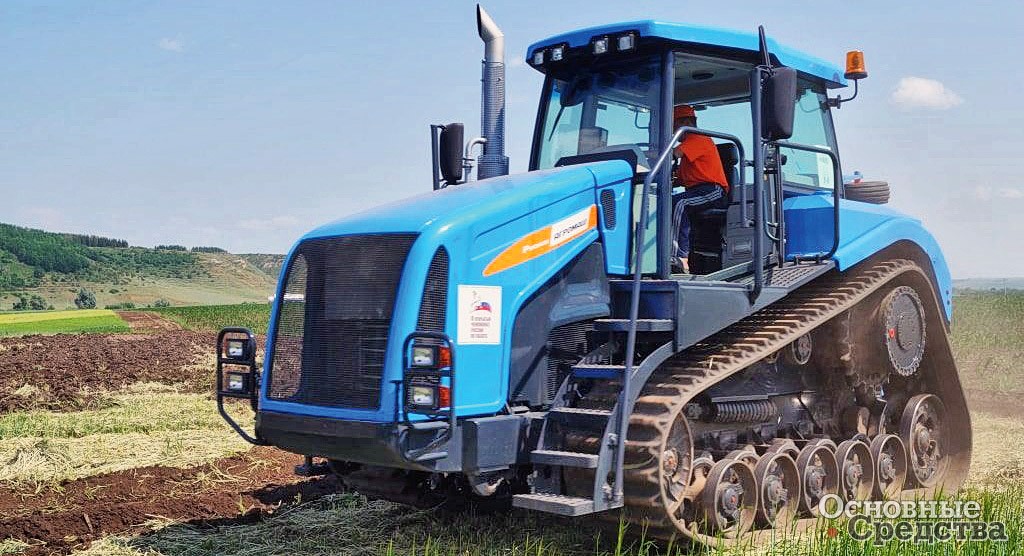

И последнее, если говорить о гусеничных тракторах, то их доля в общей номенклатуре выпускаемых тракторов, в том числе и за рубежом, тоже ограничена. Гусеничные тракторы, создававшиеся в основном для снижения уплотняющего воздействия на почву и улучшения тягово-сцепных свойств тракторов, не получили достаточно широкого распространения, как колесные, в силу ряда своих специфических причин, и в частности, из-за запрета на движение по асфальтированным дорогам, невысокой в сравнении с колесными транспортной скорости, а также худшими условиями труда.

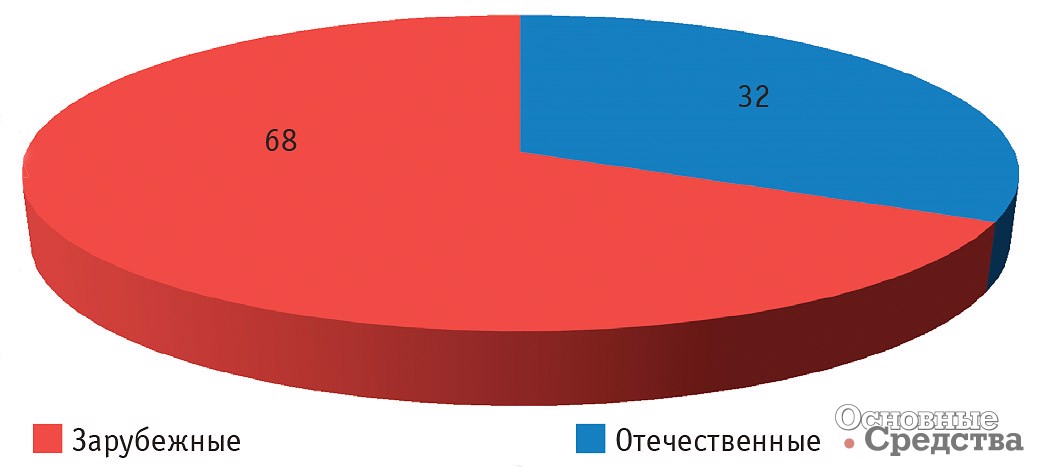

Рис. 2. Распределение поставок на внутренний рынок РФ отечественных и зарубежных тракторов, %

Характерно, что в последние годы гусеничные тракторы за рубежом, в отличие от отечественных тракторов с преимущественно металлической гусеницей, оснащаются, как правило, резиноармированной гусеницей (РАГ) и приближаются за счет этого по своим скоростным качествам к тракторам с колесной ходовой системой. Их номенклатура представлена в диапазоне высоких мощностей (вплоть до 570–640 л.с.) в виде 20 моделей ведущими фирмами, такими как Challenger, а также Fendt (2-гусеничные модели), Case-IH, New Holland и Buhler Versatile (4-гусеничные модели), John Deere (2- и 4-гусеничные модели), причем в общей номенклатуре всех выпускаемых тракторов их количество составляет около 9,35%).

В отличие от указанных тракторов зарубежных фирм номенклатура гусеничных тракторов РФ является все же ограниченной (такие тракторы выпускаются только ОАО «ВгТЗ», ОАО «АТЗ», «Агромаш» – «Руслан» (с РАГ), а также ЗАО «ПТЗ» (трактор типа К-744Р 4 гусеничный) всего в количестве семи моделей. Такая номенклатура совершенно не может удовлетворить потребности собственного внутреннего рынка РФ, хотя гусеничные тракторы, особенно высоких мощностей, и превышают тяговые показатели близких им по мощности колесных тракторов 4К4а и 4К4б’.

Анализируя представленные по компоновкам зарубежных и отечественных тракторов данные, можно с большой долей уверенности сказать, что по этим компоновкам тракторостроение РФ реально отстает по номенклатуре тракторов от аналогичного уровня зарубежных тракторов, не говоря уже об уровне технико-экономических показателей последних, и прежде всего по условиям и безопасности труда, уровню применяемых средств автоматизации, оснащению прогрессивными узлами, агрегатами и системами, существенно улучшающими их потребительские качества при эксплуатации.

Как показал проведенный анализ, за рубежом и в РФ наиболее массовыми тракторами являются колесные тракторы с компоновками 4К4а и 4К4б’, а также гусеничные модели.

Вместе с тем за рубежом все тракторы предлагаются в виде серий различной мощности, состоящих из 3–5 моделей для агрегатирования с увеличивающимися по ширине захвата соответствующими машинами-орудиями. В РФ тракторы наиболее популярных компоновок выпускаются тракторными заводами в виде весьма ограниченной номенклатуры из одной, реже двух (например, тракторы типа «Кировец») серий, а чаще в виде одной-единственной модели, агрегатирующейся с узким набором по ширине захвата машин-орудий.

Учитывая указанные особенности зарубежных тракторов, а также большой дефицит в РФ тракторов компоновок 4К4а, 4К4б’ и гусеничных, особенно с РАГ, выпускаемых за рубежом в виде конструктивных рядов разной мощности и, следовательно, производительности, агрегатирующихся с необходимыми наборами машин-орудий разной ширины захвата, можно для уменьшения этого дефицита в дальнейшем рекомендовать продолжать закупки необходимых моделей тракторов за рубежом, тем более, что они обеспечивают более высокие показатели технического уровня даже при эксплуатации в сложившихся похожих условиях РФ.
