Думпер – это не самосвал!
Что же такое строительный думпер?
В данной статье мы поговорим о строительных думперах, интересных и оригинальных машинах, которые в настоящее время интенсивно развиваются и все шире используются в различных отраслях.
Прежде всего отметим, что в умах отечественных продавцов и покупателей подчас царит неразбериха – что считать думпером. Многие называют этим термином полноразмерные сочлененные самосвалы. Отчасти эта путаница в названиях связана с таможенной терминологией, где не нашли ничего лучше, как назвать думперами (от англ. dumper – «самосвал») сочлененные самосвалы для того, чтобы отличать их от обычных самосвалов.
Тем не менее на Западе да и у нас строительный думпер – это отнюдь не обычный самосвал, а иной, совершенно определенный вид техники со своими специфическими задачами и особенностями конструкции.
Назначение
Популярные в Европе строительные думперы (site dumper – англ.) происходят от мототележек для перевозки раствора от бетоносмесительных установок к месту укладки бетона. Перевозка различных, главным образом сыпучих и жидких, грузов на стройплощадках на небольшие расстояния – их основное назначение. Конкретная величина допустимого плеча перевозки зависит от типоразмера машины, особенностей ее ходовой части и т. д. В литературе называют цифры – до 1–2 и даже 5 км.
В последние десятилетия думперы приобрели большую популярность и интенсивно развивались. Их достоинства были замечены, и сфера применения расширилась. Теперь думперы могут выполнять на стройке и функции тягачей, их применяют при работах внутри зданий, при садово-парковых и ландшафтных работах, при ремонте дорог и тротуаров, при подземных работах – везде, где из-за тесноты и бездорожья обычные самосвалы работать не могут. Отсюда же следует, что думперы, как правило, меньше обычных самосвалов.
Назначению думперов соответствуют специфические особенности их конструкции.
Особенности конструкции

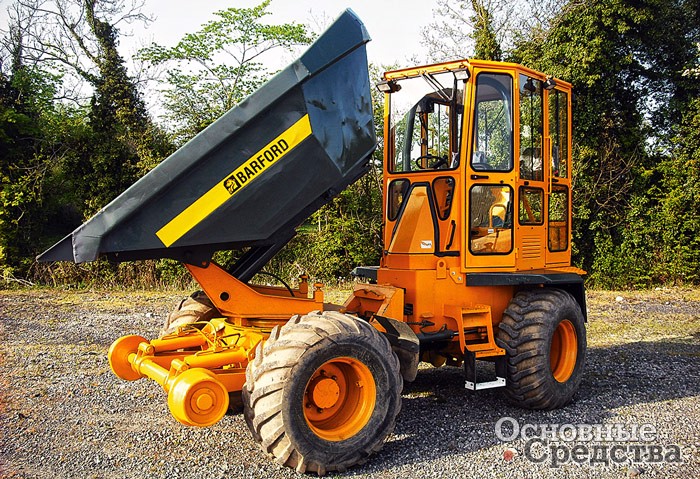

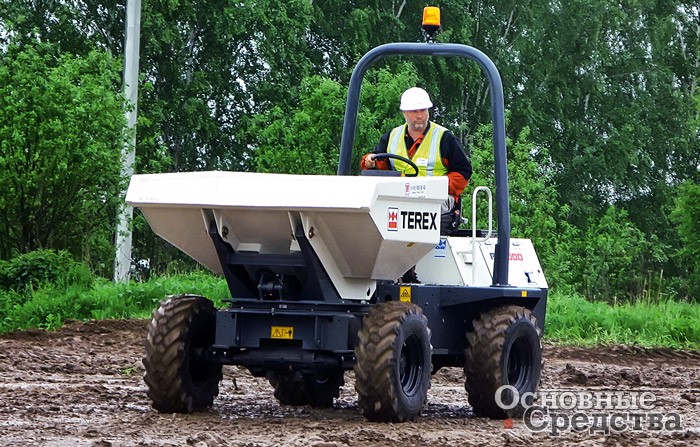

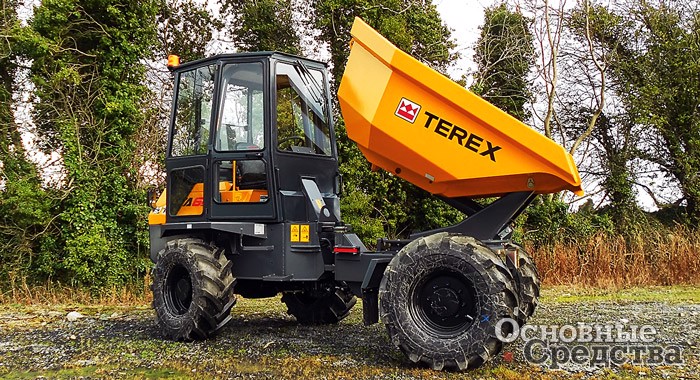

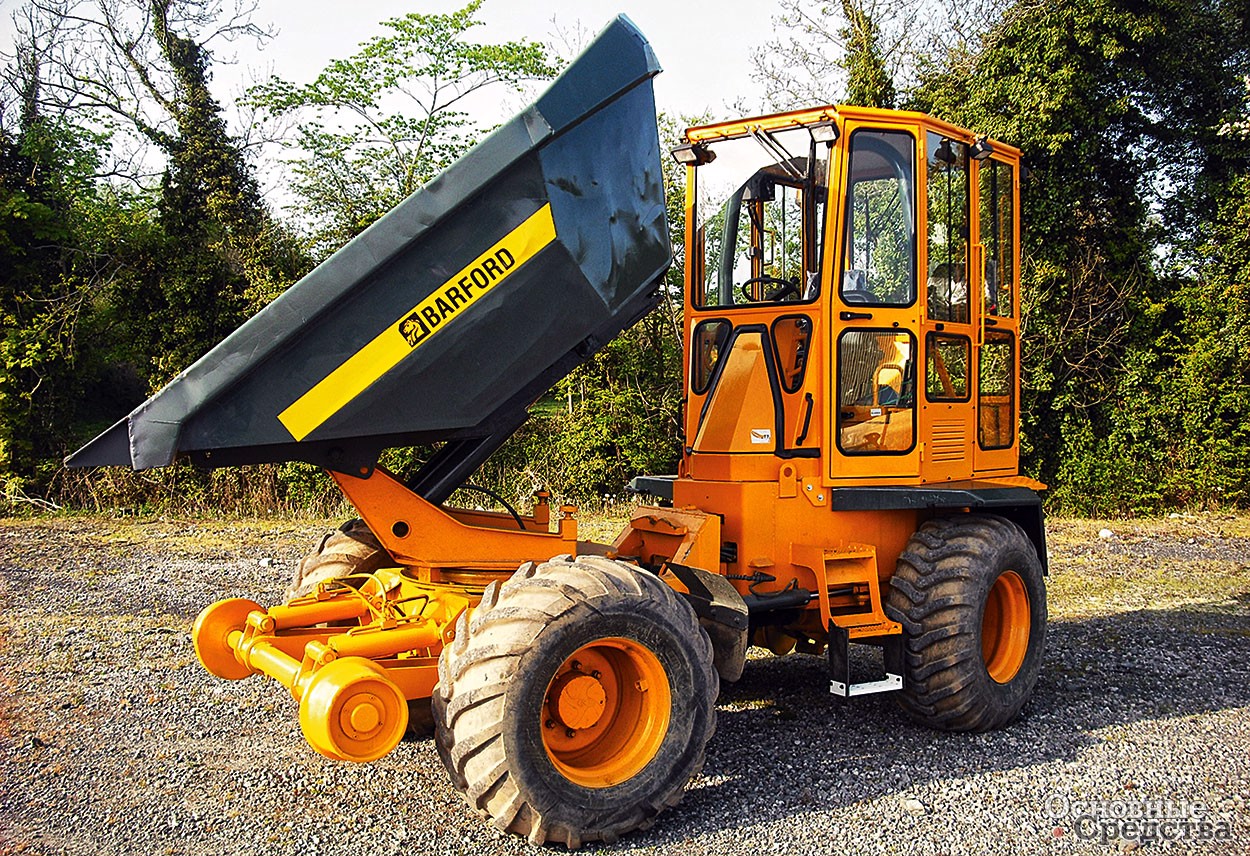

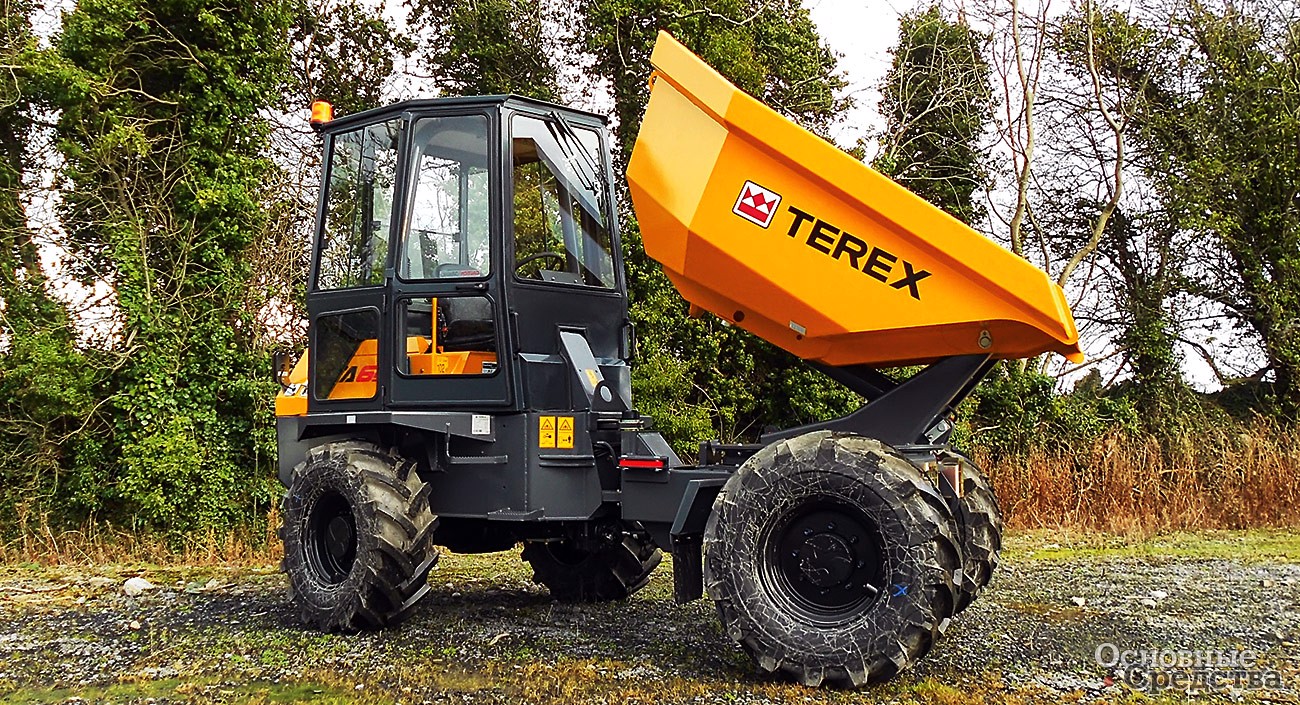

Характерная черта думперов – это компактность. Думперы, как и следует из их названия, оснащаются самосвальным кузовом, который часто, из-за специфики машины, имеет вид ковша или бункера. Именно по форме кузова думпер можно с первого взгляда отличить от дорожного самосвала. Как правило, кузов расположен впереди, а место водителя – сзади, и машина едет кузовом вперед. Кузов может разгружаться вперед либо на три стороны, поворачиваясь на шарнире или на поворотном столе, может при разгрузке опускаться до земли для уменьшения потерь материала (например, бетона) от просыпания, может подниматься подобно ковшу погрузчика на рычагах для выгрузки в кузова самосвалов. Угол подъема кузова почти вертикальный, за счет чего выгрузка происходит быстро. Существуют думперы с оборудованием для самопогрузки, в дополнение к кузову оснащенные манипулятором с грейфером либо стрелой с небольшим ковшом, как у погрузчика. Кузов может демонтироваться, и на поворотный стол устанавливается сменное оборудование: бетономешалка, ковш погрузчика и т. д.
Ходовая часть думпера может быть колесной или гусеничной. Шасси 4-колесное (у самых малых 3-колесное), как правило, полноприводное (но есть модели с колесной формулой 4х2), с широкой колеей, могут быть управляемыми все 4 колеса, многие модели имеют шарнирно-сочлененную раму. Углы поворота управляемых колес или складывания сочлененных рам большие. Односкатные колеса оснащены внедорожными шинами с развитым протектором. Дорожный просвет большой. Гусеницы, как у всей мини-техники, резиновые, благодаря им думперы могут перемещаться даже по ступеням лестниц в зданиях. У гусеничных моделей, как правило, типоразмеры и грузоподъемность меньше, чем у колесных.

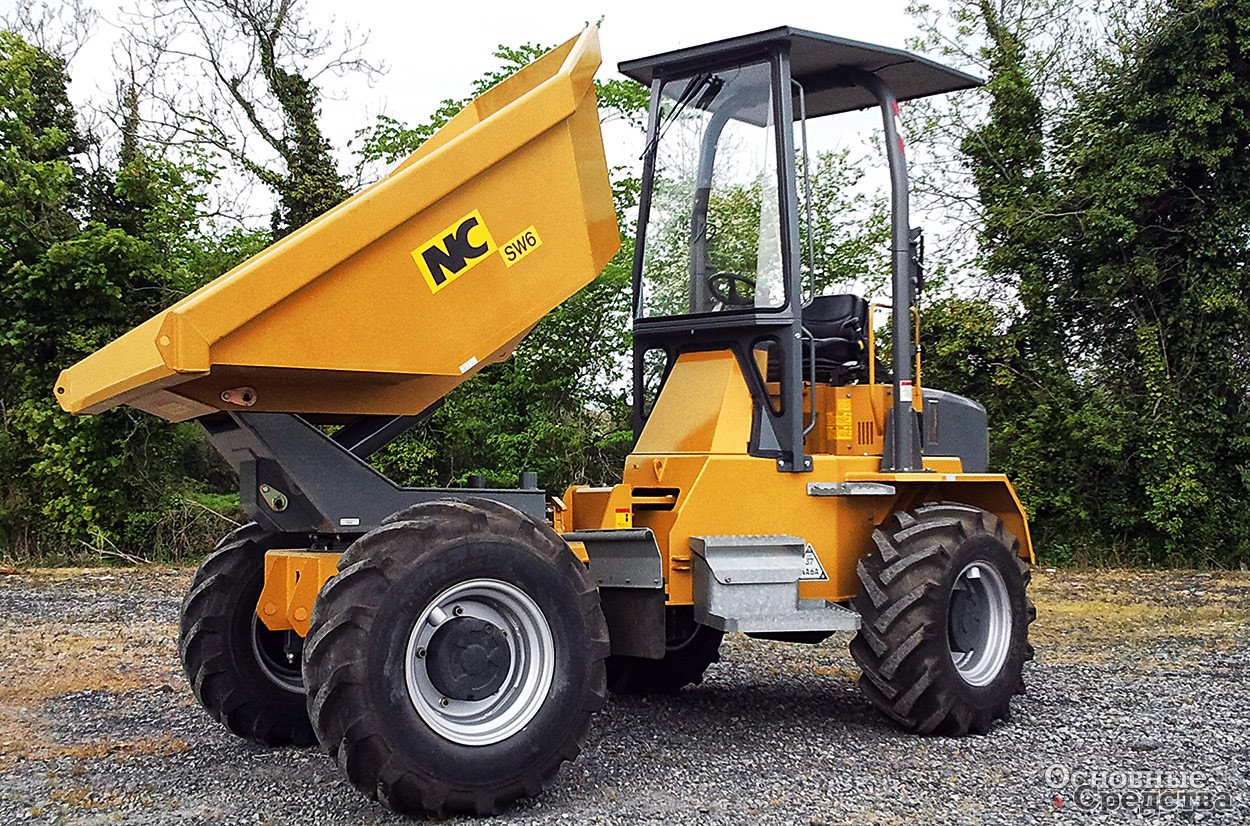

На Западе думперы, как потомки мототележки, обычно имеют открытые кабины. Однако для российского рынка производители опционно снабжают машину закрытой кабиной с отопителем. У многих современных думперов место водителя с органами управления может поворачиваться на 180°, таким образом, машине не нужно разворачиваться в узких местах.
Работа на стройплощадке, под землей и в других местах, где трудятся думперы, достаточно опасна. Для защиты оператора при переворачивании машины и от падающих сверху предметов кабины думперов оборудуются конструкциями ROPS и FOPS, которые могут временно демонтироваться, если машина работает в очень ограниченном по высоте месте.
Трансмиссия гидростатическая или механическая, с реверсом либо с одной или несколькими передачами заднего хода, могут использоваться раздаточные коробки, устройства блокировки дифференциалов, планетарные редукторы в ступицах колес. Мосты обычно жестко крепятся к раме. Тормоза чаще всего гидравлические, многодисковые, в масляной ванне.
В принципе, думперы, особенно больших типоразмеров, могут ездить по дорогам общего пользования, и в некоторых из них предлагается опционная комплектация необходимыми стандартными осветительными приборами. В штатную комплектацию дорожные приборы освещения обычно не входят. По некоторым сведениям, думперы могут даже комплектоваться аутригерами для повышения устойчивости при работе с землеройными навесными орудиями.
Как видим, в конструкции думпера есть черты как дорожного самосвала, так и строительного фронтального погрузчика. Это связано с функциями, которые выполняет данная машина, и нишей, которую она занимает: как раз между погрузчиками и самосвалами.
Классификация
Как и во многих других случаях, не существует официально утвержденной терминологии и определений по думперам. Существуют строительные транспортные средства с самосвальными кузовами совершенно разных типоразмеров и грузоподъемности, вплоть до самых малых. Некоторые специалисты склонны любую, даже самую малую моторизованную транспортировочную машину с самосвальным кузовом огульно называть думпером. Другие считают, что малые транспортные средства, которые управляются идущим сзади оператором с помощью рукояток мотоциклетного типа, – это все же не думперы, а моторизованные тачки (wheelbarrow – англ.) и мототележки (power buggy – англ.) для подвоза бетонного раствора. Классический думпер – это маленький автомобиль с сиденьем для водителя и прочими атрибутами.
В литературе распространена классификация думперов по грузоподъемности. Неизвестно, кто и когда ее ввел, не очень понятно, зачем она нужна, но авторы статей, посвященных думперам, добросовестно переписывают цифры друг у друга. Для сведения пытливого читателя приведем эту классификацию и мы, внеся в нее определенные коррективы.

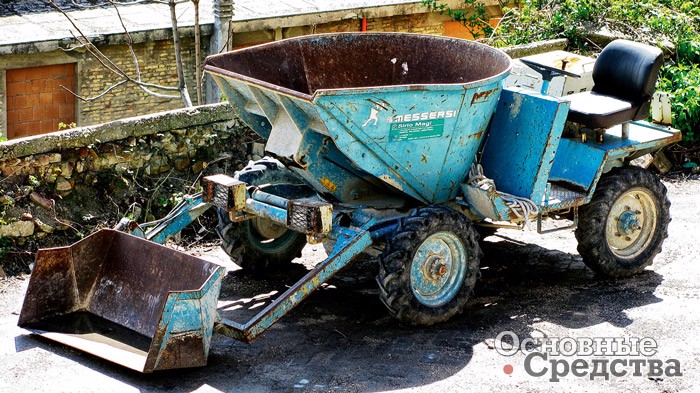

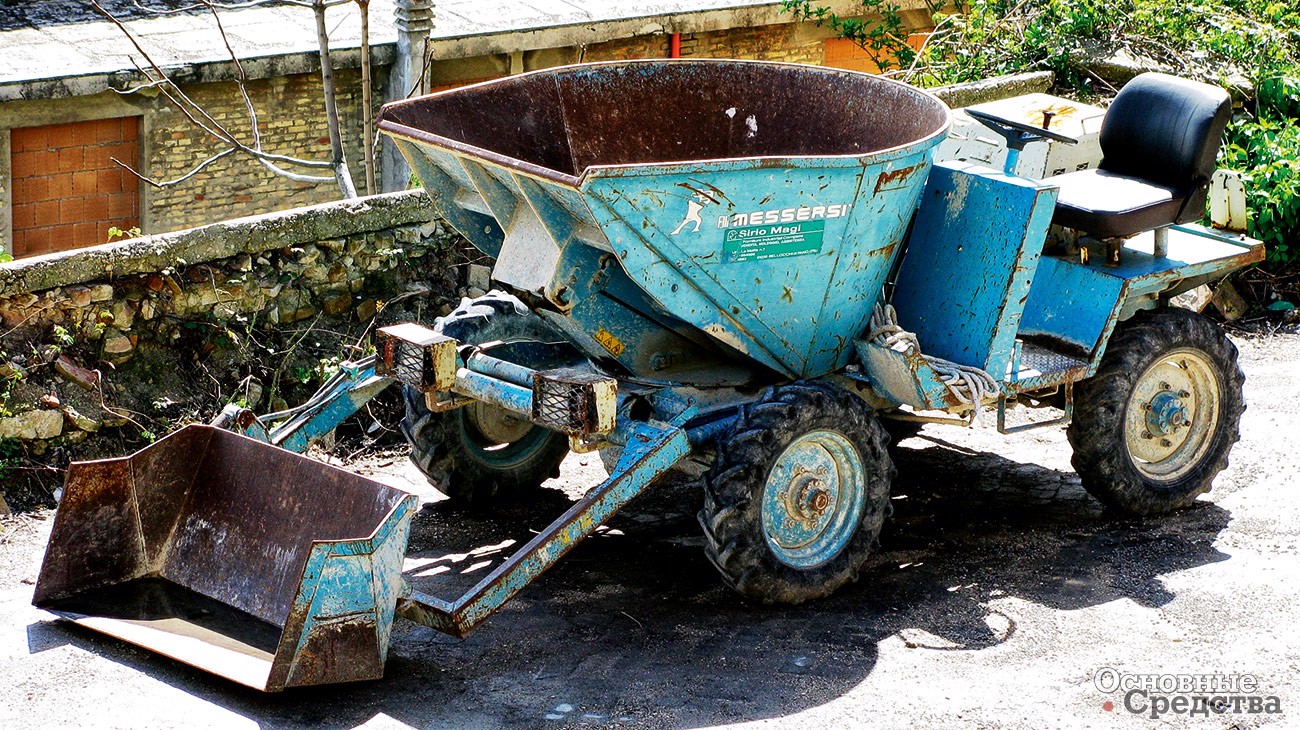

Микродумперы – машины грузоподъемностью (г/п) примерно до 850–1000 кг. В сущности, это мототележки, так как управляются по большей части идущим сзади оператором, и чем больше типоразмеры моделей, тем удобнее место оператора: от площадки, на которой он может стоять, и до сиденья с навесом. Ввиду малых размеров и простоты конструкции микродумперы не имеют многих узлов и агрегатов, которыми комплектуются настоящие строительные думперы, – гидростатической трансмиссии, сложной гидросистемы и т. д. Тем не менее известны, например, модели, для которых в качестве опции к приводу от дизеля предлагается электропривод, что очень удобно для работы в помещениях.

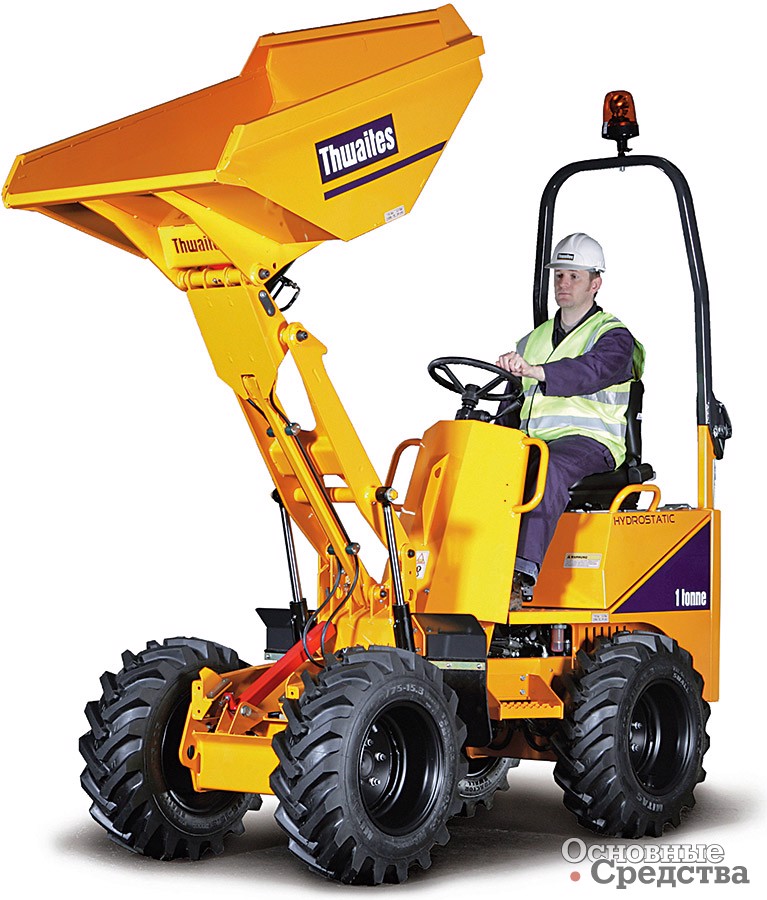

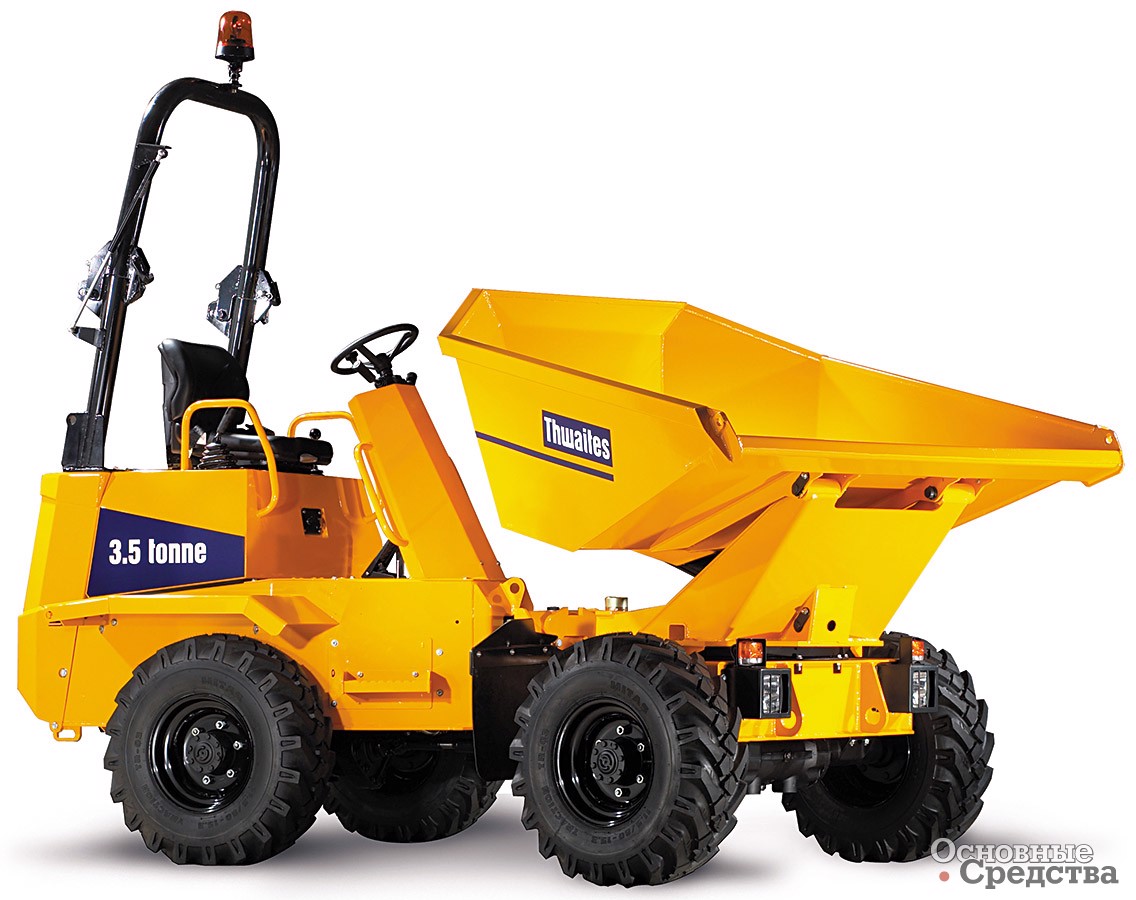

Мини- и миди-думперы имеют г/п примерно от 850 до 8000 кг. По мнению автора, это и есть классические строительные думперы, о которых мы говорим в данной статье.
Макси-думперы – модели г/п свыше 8000 кг. Налицо отличия от признаков классического думпера: это полноразмерные мощные машины, и предназначены они для горных работ и крупных строек. Известны думперы г/п до 16 т, очевидно, пока это верхний предел возможностей данной техники. Машины г/п свыше 16 т по всем характеристикам уже настоящие сочлененные самосвалы, со скоростью движения около 50 км/ч, штатными световыми приборами и т. д.
Конечно, поскольку стандартов на эти классы не установлено, все приведенные цифры очень приблизительные и каждый производитель создает думперы с грузоподъемностью в зависимости от потребностей покупателей.
Преимущества
Как уже говорилось, думперы занимают нишу между дорожными самосвалами и погрузчиками и обладают определенными преимуществами перед «соседями», что позволяет строительным компаниям за счет применения думперов сократить некоторые статьи производственных расходов. Преимущества думперов проистекают из особенностей их конструкции.
При перевозках на коротком плече на стройплощадках производительность и экономичность думперов выше, чем дорожных самосвалов, благодаря хорошей маневренности (могут не разворачиваться в узких местах, а просто двигаться «задом наперед», за счет этого экономятся топливо и время), сравнительно невысокой мощности двигателей и небольшой массе, быстро разгружающемуся кузову и высокой проходимости.
На стройках часто перевозят материалы с помощью фронтальных колесных погрузчиков и погрузчиков с бортовым поворотом. Однако эти машины предназначены прежде всего для погрузки, а не транспортировки материалов, поэтому их производительность и экономичность при транспортировке ниже, чем специализированного самосвального транспортного средства. Думпер способен перевезти за один рейс большее количество материала, чем погрузчик с бортовым поворотом. Кроме того, из ковша погрузчика при перевозке просыпается больше материала, чем из кузова думпера, значит, перевозка в погрузчиках влечет за собой дополнительные расходы по очистке дорог и территории от просыпавшихся материалов. Думперы эффективно работают в паре с погрузчиками разных типов и экскаваторами, цикл погрузки занимает мало времени. Поэтому за счет использования думпера можно повысить производительность, уменьшить время рабочего цикла и сэкономить топливо.
Вот показательный пример из практики. Одна из строительных компаний при обустройстве полей для гольфа использовала для перевозки материалов сельскохозяйственные мини-тракторы с прицепами. Однако длительность цикла перевозки была высокой, и компания решила попробовать использовать думперы. Благодаря их применению длительность рейса уменьшилась на 40%. А учитывая, что для обустройства одного поля для гольфа требуется более 15 000 т песка, существенная экономия времени и средств налицо.
Думперы меньше полноразмерных и тяжелых машин разбивают верхний слой почвы и не повреждают элементы инфраструктурных коммуникаций.
Использовать думперы можно круглогодично, меняя навесное оборудование: вместо подметальных щеток и поливомоечных установок монтировать снежные отвалы и т. д.
Так как же их называть?
В отечественной литературе встречаются такие названия: мини-самосвалы, компактные мини-самосвалы(!), дамперы, но автору представляется все же самым правильным использовать термин «думперы». Слово «дампер» широко используется для обозначения компьютерных программ. Применение термина «думпер» тем более логично, что слово dumper вошло во многие европейские языки именно как название строительного думпера, а для обозначения дорожного самосвала в этих языках, так же как и в русском, есть собственные слова.
Итак, современный думпер – это строительная машина, оснащенная самосвальным кузовом, предназначенная для перевозки различных грузов (главным образом сыпучих и жидких) на небольшие расстояния на территории стройплощадки. Думперы – многофункциональные машины и могут выполнять ряд других работ в дополнение к основной.
Хочется надеяться, что популярность думперов в России будет расти по мере того, как строители станут лучше узнавать об их преимуществах. Лучшего, чем думпер, средства для быстрой и экономичной перевозки материалов по стройплощадке, пожалуй, не найти. После того как строительная компания попробует использовать эту замечательную машину, она не захочет взамен ничего другого.
Думперы Bergmann
ООО «Эдвардсон эквипмент» (г. Тула) представляет думперы немецкой компании Bergmann Construction Equipment, которая занимается производством этих машин более 40 лет. В производственной линейке Bergmann есть думперы различных типоразмеров для работ разного масштаба, предназначенные как для строительства, так и для коммунальной сферы, сельского хозяйства, горных работ. Все думперы Bergmann характеризуются компактностью и небольшой снаряженной массой, оснащаются гидростатической бесступенчатой трансмиссией. Сиденье оператора располагается сбоку от двигателя, за счет этого уменьшается габаритная высота машин.
Предлагается несколько серий думперов Bergmann.
Серия 1000 из трех моделей г/п 1,6–2,0 т, кузова вместимостью 1,1–1,3 м3 могут быть с передней либо многосторонней разгрузкой (т. е., поворачиваясь на столе, могут разгружаться под любым углом к продольной оси машины в пределах дуги 180°). Машины оснащаются двигателем мощностью 18,5 кВт, привод на одну ось, скорость – до 23 км/ч. Представлена большая гамма сменного навесного оборудования: вилы для поддонов, подметальная щетка, снежный отвал, солепескоразбрасыватель, водяной бак с дождевальной установкой, дополнительный ковш погрузчика и т. д.

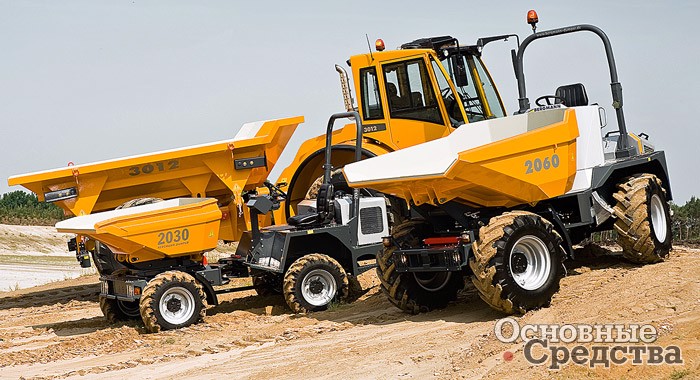

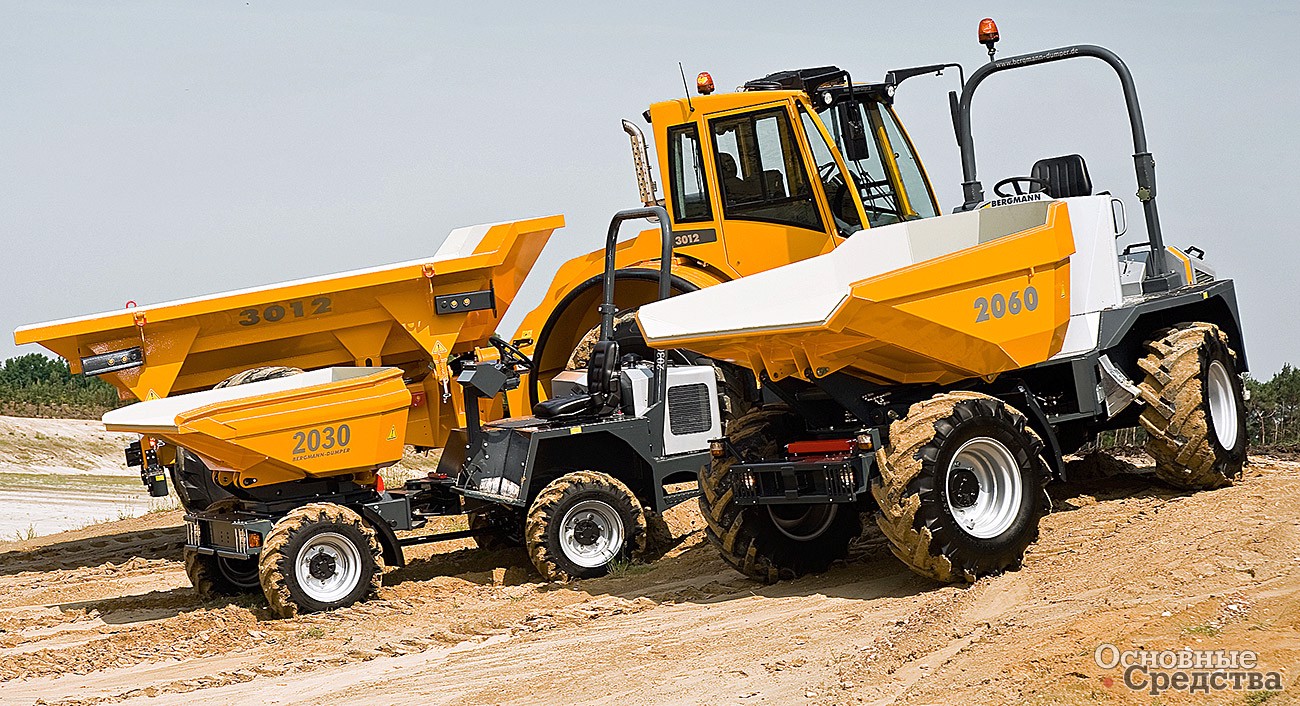

Серия 2000 из шести моделей г/п 3,0–9,0 т, кузова вместимостью 1,15–4,4 м3 с многосторонней разгрузкой, могут быть на подъемнике. Двигатели мощностью 26,1–74,0 кВт, полный привод, скорость до 23–33 км/ч. Рама жесткая (одна модель) и сочлененная, тормоза дисковые в масляной ванне.

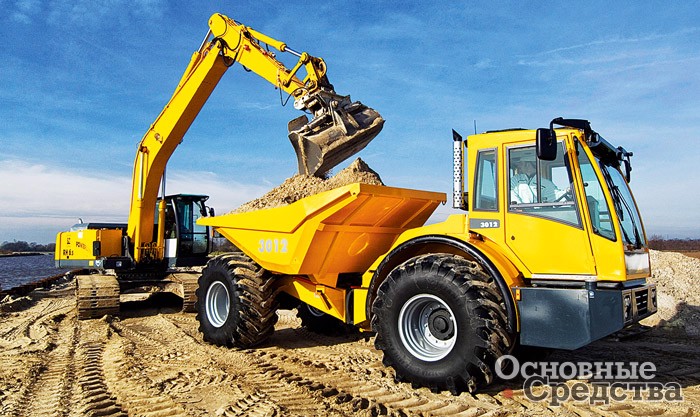

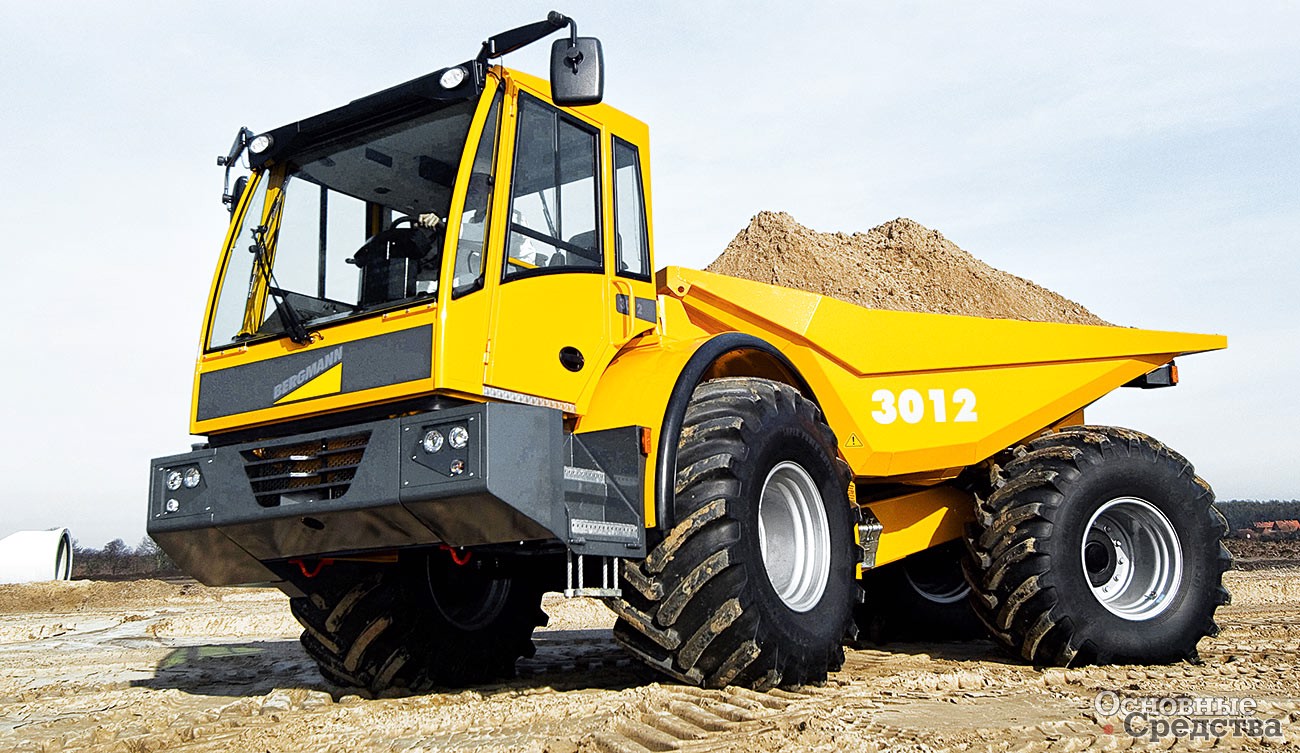

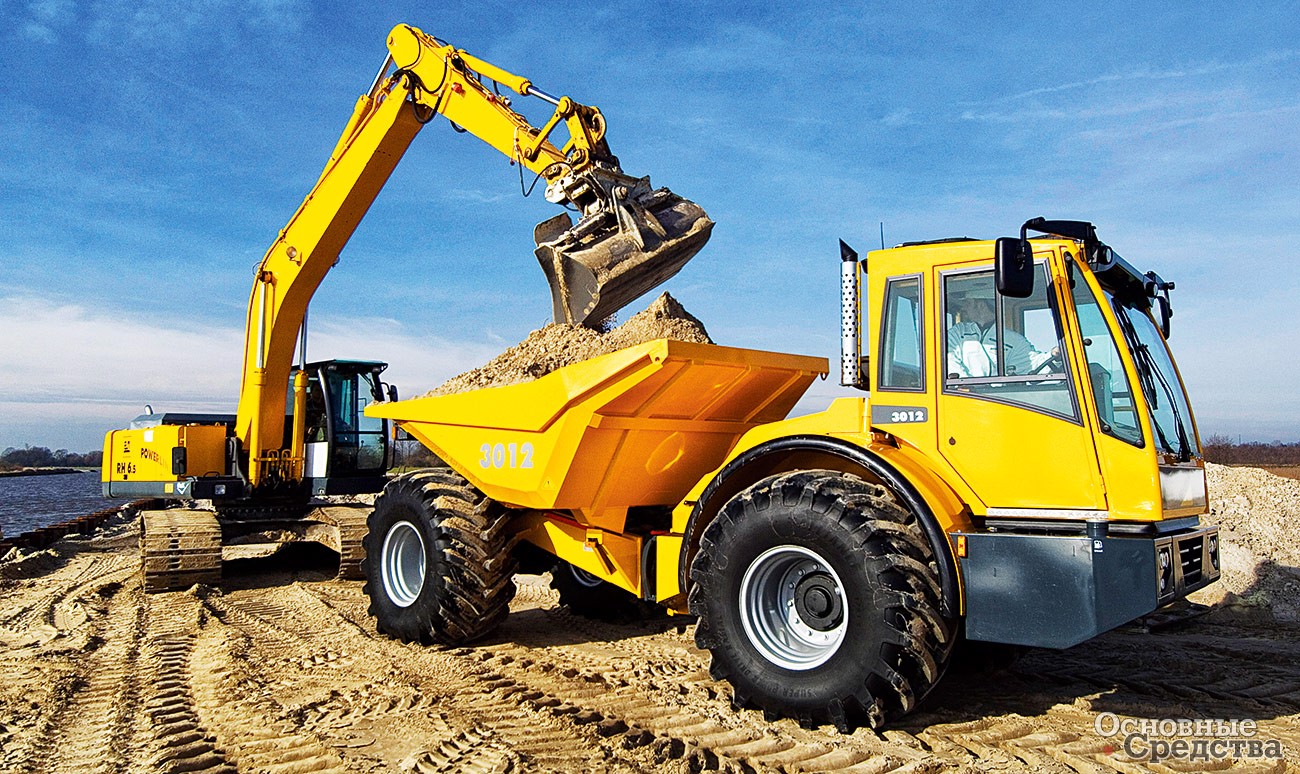

Серия 3000 из трех моделей г/п 9,0–12,0 т, кузова вместимостью 5,1–8,5 м3 с 3-сторонней, многосторонней и задней разгрузкой. Двигатели мощностью 75,0–119,0 кВт, полный привод, скорость до 30–40 км/ч. Сочлененная рама, тормоза дисковые в масляной ванне. В кабине сиденье оператора поворачивается на 360°.
Предлагается также «коммунальная» мод. GT3006 г/п 5 т, двигатель 119 кВт, скорость – до 40 км/ч, с тремя точками крепления многочисленной гаммы навесного оборудования. Кабина двухместная.

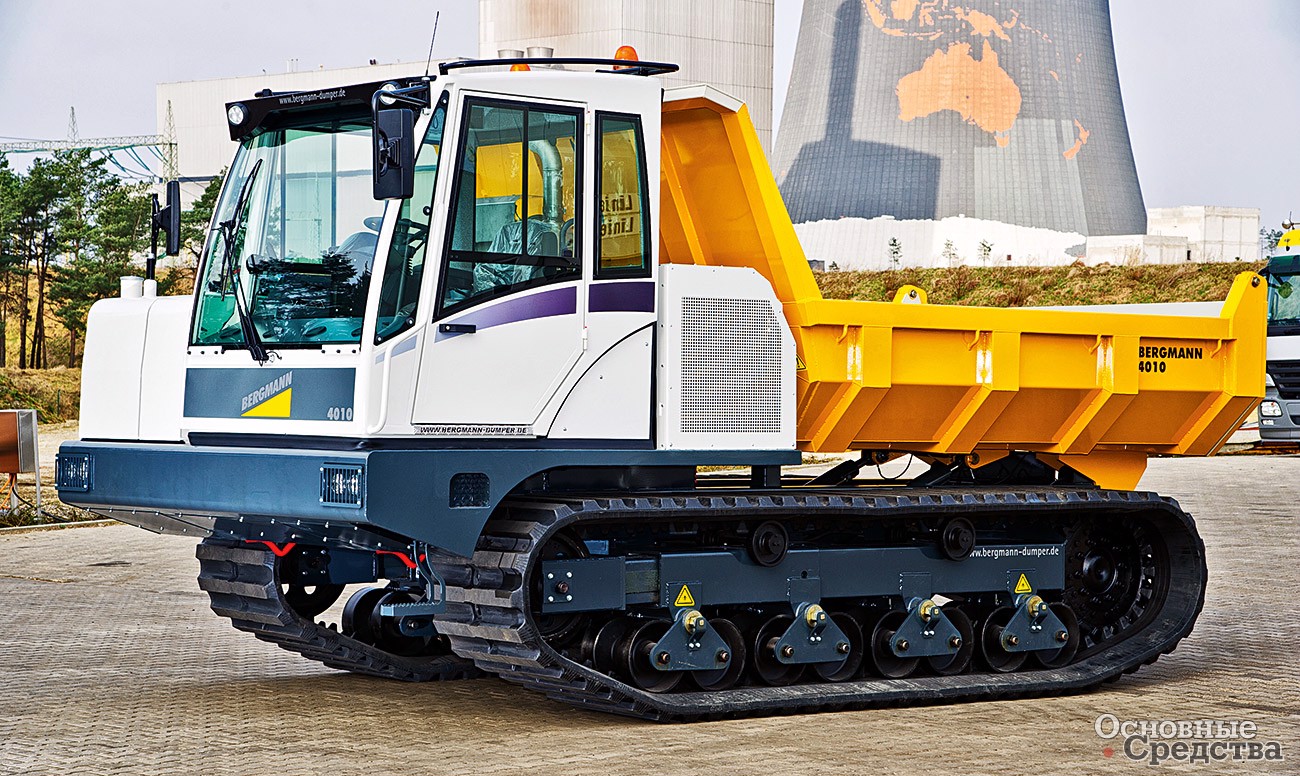

Готовится к выпуску первая гусеничная мод. Bergmann 4010.
