Способны не только вишню собирать

100 и 1 профессия автогидроподъемников и автовышек

Одно из распространенных названий автогидроподъемников на английском языке – cherry picker, т.е. «машина для сбора вишни», отражает историю появления этих машин. Но современные АГП, помимо сбора фруктов, давно уже овладели сотнями других «профессий» и являются поистине незаменимым оборудованием высотного доступа на стройках, в коммунальном хозяйстве, у организаций, обслуживающих мосты и тоннели, у энергетиков и т.д.

Автогидроподъемник – АГП. Это обобщенное название всех автомобильных вышек, которые построены на базе пневмоколесных шасси. Ввиду ограниченного объема журнальной статьи мы будем сегодня рассматривать лишь подъемники на автомобильных шасси, которые в нашей стране среди специалистов называются «автогидроподъемники» (АГП) или «автовышки». Термины «автовышка» и «автогидроподъемник» сейчас используются как синонимы, обозначая машины одного и того же типа. Поэтому в статье мы будем их называть обобщенно – АГП.

Хотя АГП чаще всего используются в строительстве, а также для ремонта и обслуживания зданий и сооружений, их можно использовать довольно широко. В этой статье мы опишем несколько основных сфер использования АГП.

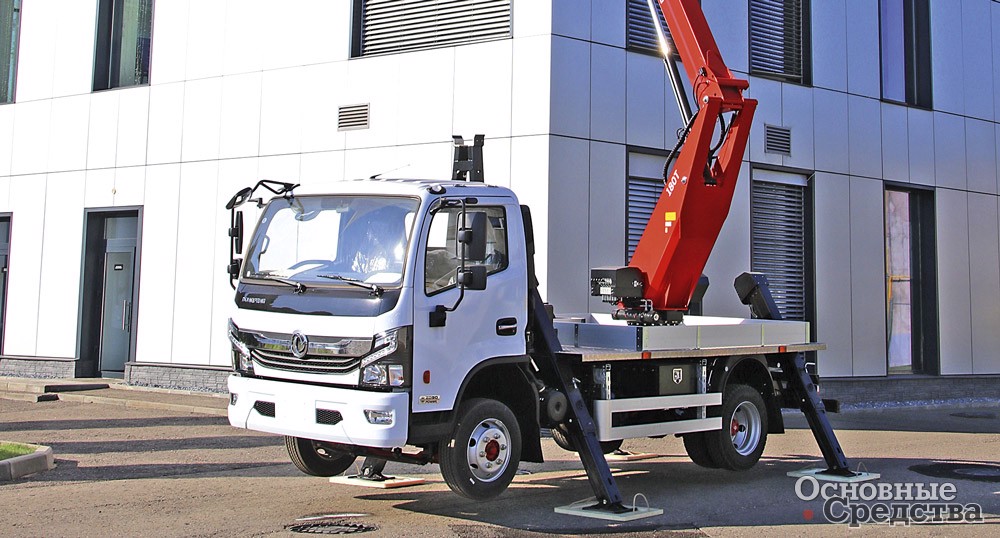

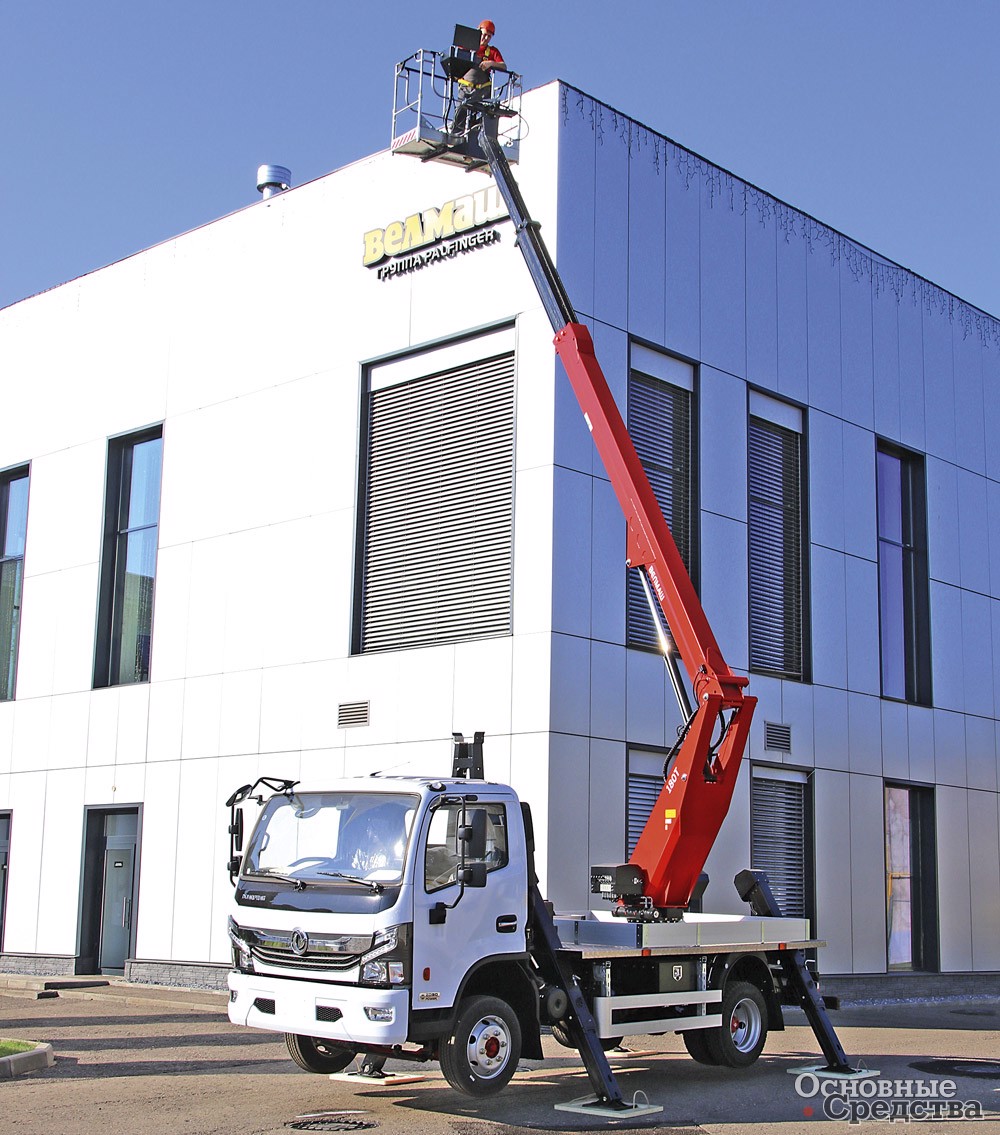

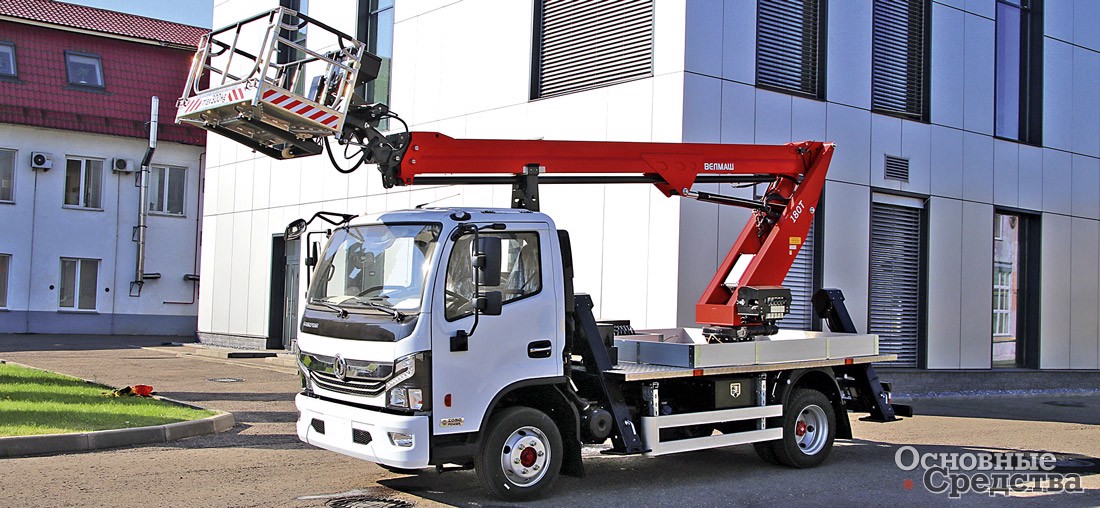

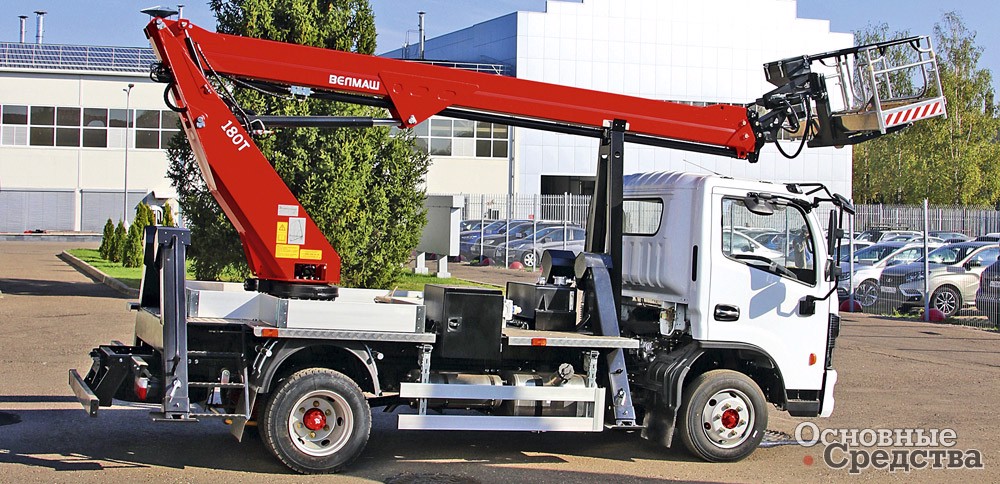

ООО «ВЕЛМАШ-С» (входит в состав группы компаний ПАЛФИНГЕР СНГ) выпускает модель автогидроподъемника ВЕЛМАШ ВА180Т с максимальной рабочей высотой подъема 18 м, горизонтальным вылетом 10,7 м и максимальной грузоподъемностью платформы 300 кг. Подъемник универсальный, совместим с любым шасси полной массой от 3,5 т.

Автогидроподъемник оснащен электрогидравлической системой управления. Нижний пульт штатно комплектуется радио и кабельным управлением (длина кабеля 10 м). Имеются встроенная система ограничения предельного груза (ОПГ), автоматическая гидравлическая система горизонтирования и креномер. Угол поворота платформы ±90°; угол поворота подъемника 370°. В стандартную комплектацию входит алюминиевая 2-местная корзина со складными поручнями (для уменьшения высоты в транспортном положении) с электроизоляцией 1000 В. В каждой платформе имеются электророзетки на 220 и 12 В. Варианты установки АГП: корзиной вперед или корзиной назад.

Строительные работы

Первая по порядку, но не обязательно по значению сфера применения АГП и автовышек – строительные работы. С каждым новым этажом возводить высотное здание становится все сложнее. Именно АГП дают возможность рабочим безопасно вести строительство на больших высотах. Стрелы АГП могут телескопироваться и раскладываться, обеспечивая доставку рабочих, их инструмента и тяжелых материалов (таких как бетонные блоки, металлические конструкции и т.п.) на высотные объекты. Также АГП обеспечивают монтаж фасадных конструкций, стеклопакетов, проведение кровельных, отделочных, малярных и окрасочных работ, особенно в труднодоступных местах на высоте.

Рабочие платформы высотного доступа могут быть съемными/ сменным оборудованием, сборными/ дополняемыми, поворачивающимися и т.д. Эти конструктивные возможности делают рабочие платформы АГП еще более ценным оборудованием для строительных работ. Механизация строительных операций с помощью АГП уменьшает трудоемкость высотных работ в процессе строительства, повышая производительность труда.

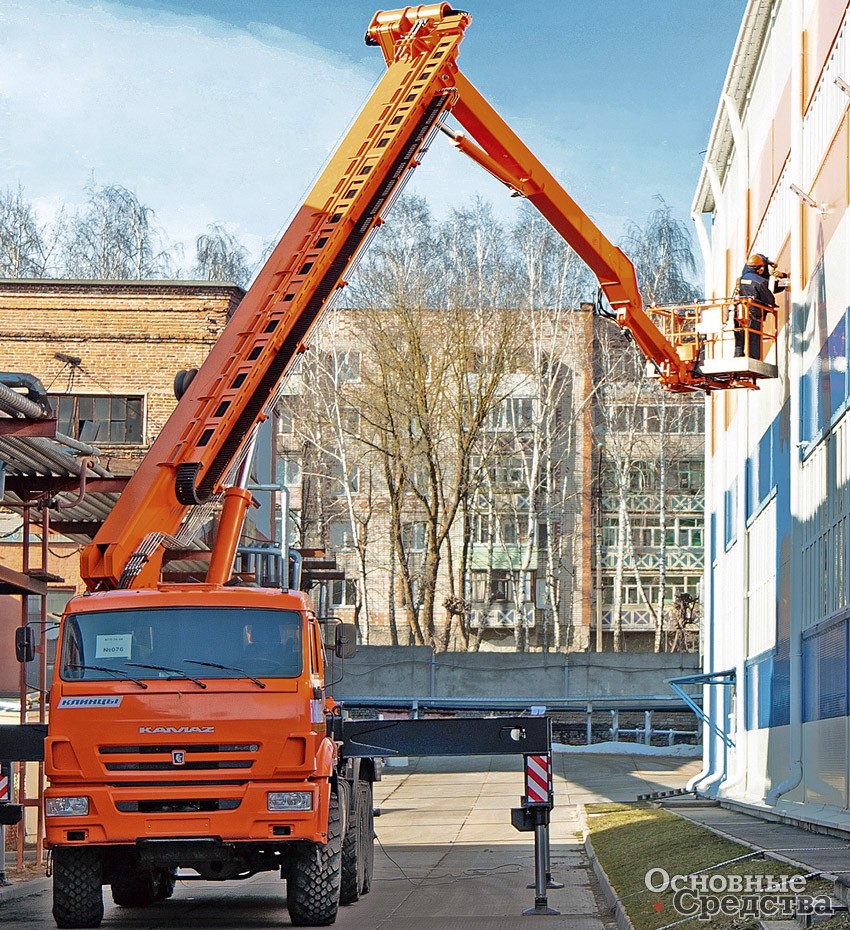

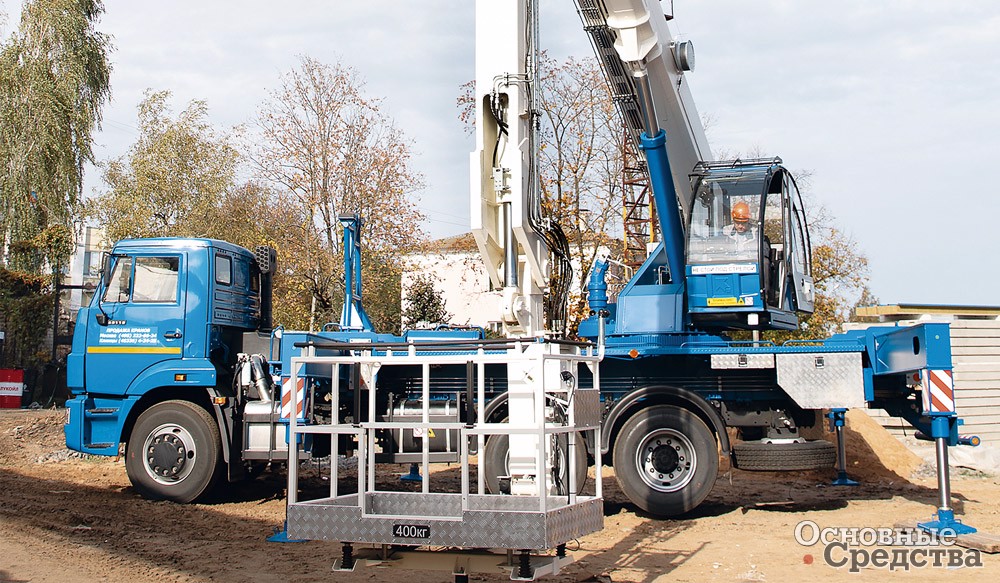

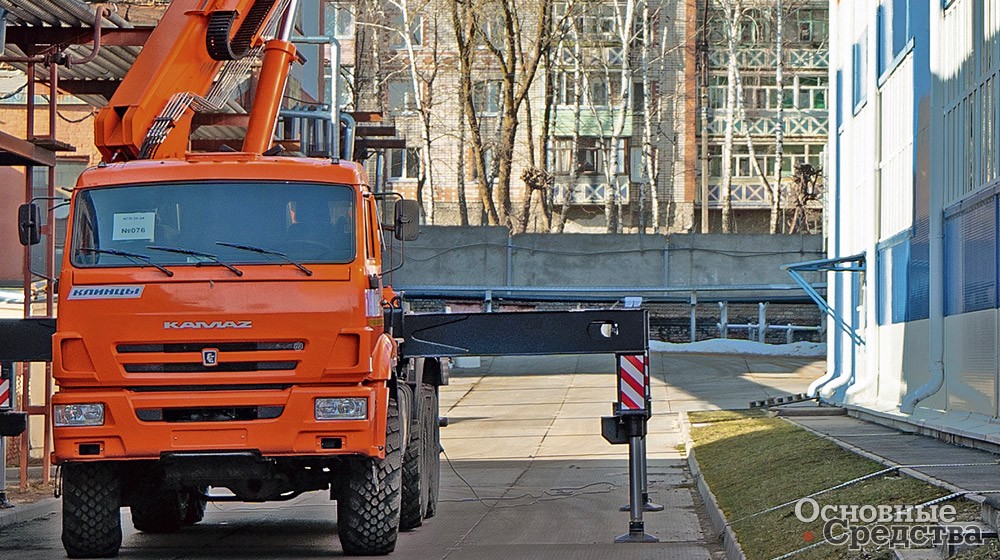

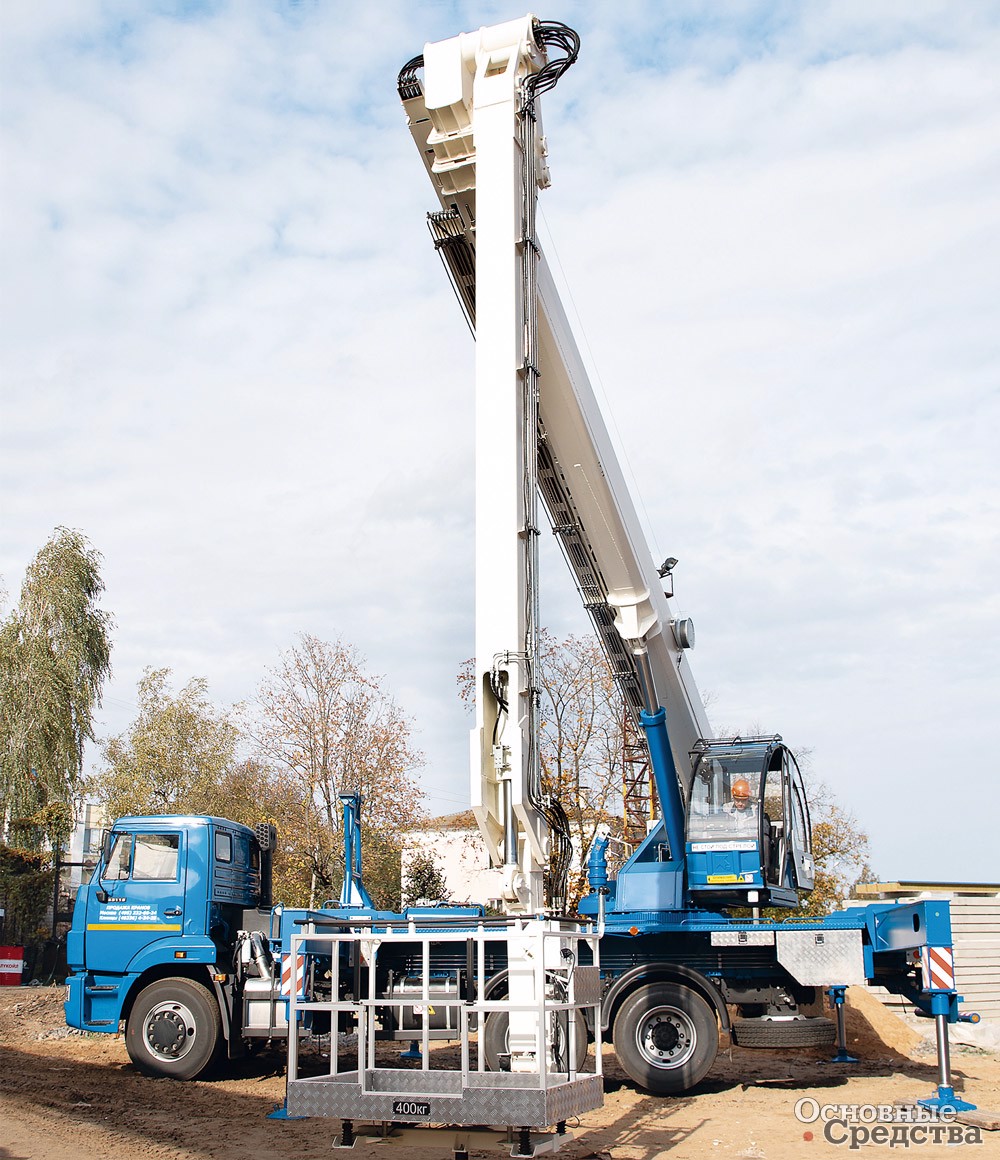

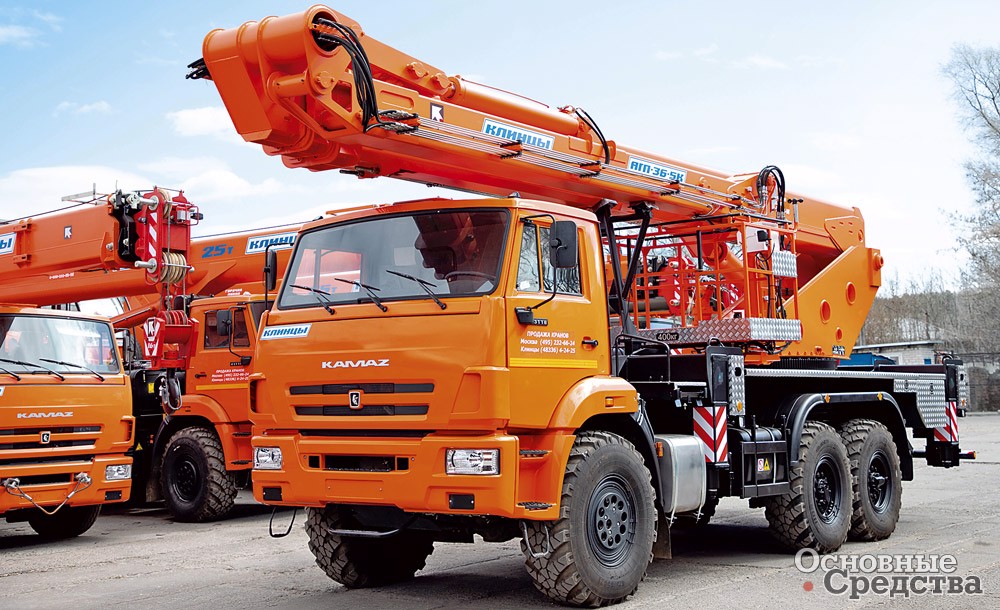

АО «Клинцовский автокрановый завод» («КАЗ», Брянская обл., г. Клинцы) выпускает линейки автогидроподъемников с высотой подъема 36 и 45 м, насчитывающие 8 моделей.

Все АГП высотные, коленчато-телескопического типа. Обладают самыми «жесткими» металлическими конструкциями в своем классе, благодаря чему при работе на максимальных вылетах и высотах амплитуда раскачивания рабочей платформы минимальна.

Рабочая зона составляет 360°. Рабочие платформы грузоподъемностью от 400 кг оборудованы анемометром, четырьмя точками крепления страховочных поясов, электроизолированы для работы на ЛЭП до 1000 В. Угол поворота рабочей платформы ±60°. В рабочей платформе есть электророзетка для подключения ручного инструмента и переговорное устройство. Модели имеют возможность опускать платформу ниже уровня горизонта. В качестве опции предлагается оборудование АГП системой радиоэлектронного дистанционного управления, кабиной оператора и маслоохладителем.

Если традиционное оборудование высотного доступа, всякого рода лестницы, подмости и леса требуется использовать кратковременно, АГП являются их более экономически выгодной, безопасной и современной альтернативой. Кроме того, АГП обеспечивают быструю и безопасную доставку рабочих и материалов на верхние уровни тех же подмостей и строительных лесов.

Автогидроподъемники могут использоваться для обеспечения высотных работ и внутри достаточно высоких помещений – заводских цехов, складских зданий. Они легко перемещаются на новые места работы, тем самым повышая производительность. Некоторые специалисты считают, что более всего для подобных работ подходят АГП небольших размеров ножничного типа на шасси легких автомобилей. Но в нашей стране ножничные АГП на автомобильных шасси пока мало распространены, а вот, например, в Китае их производят и используют довольно широко.

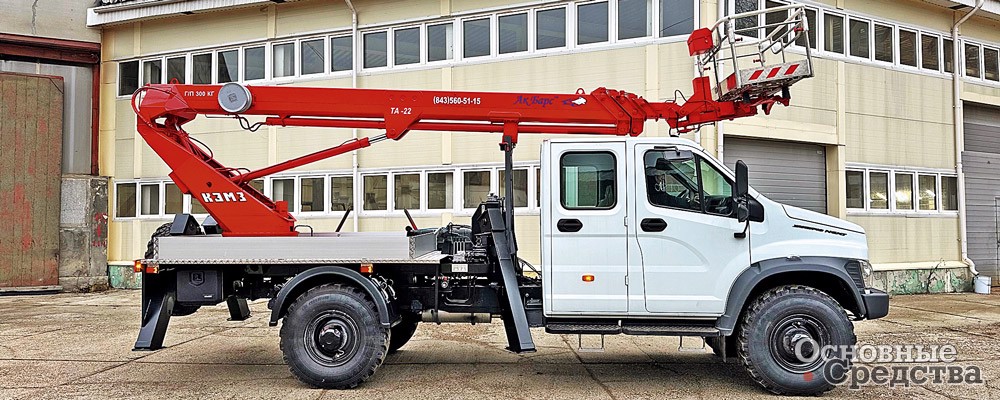

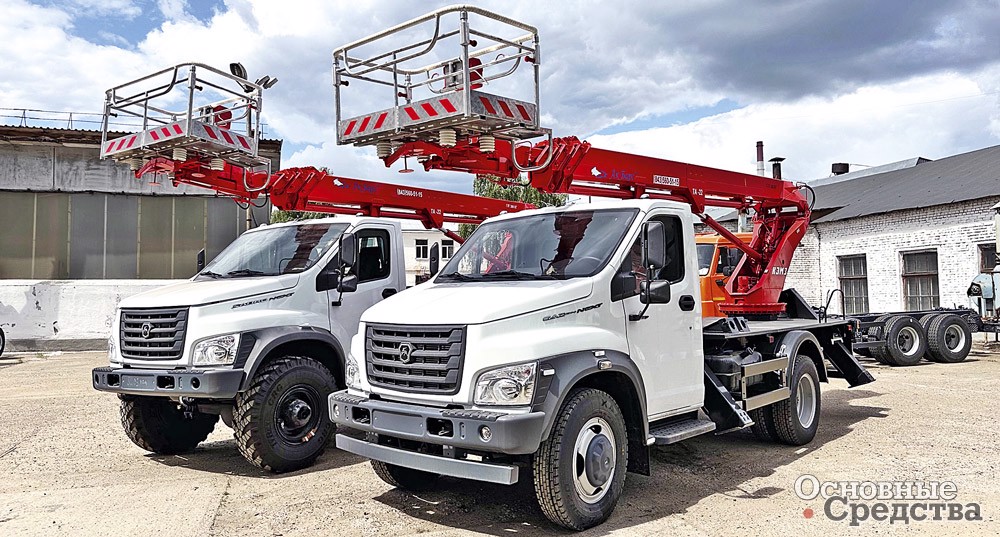

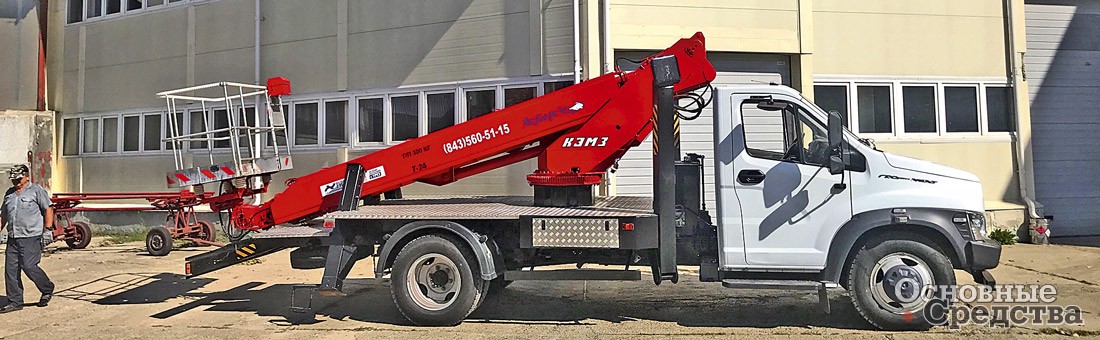

ООО «Казанский электромеханический завод» («КЭМЗ», г. Казань) выпускает около 30 моделей коленчатых, телескопических и комбинированных автогидроподъемников под маркой «Ак Барс» с высотой подъема от 18 до 37 м, в том числе аэродромные и пожарные. Грузоподъемность рабочих платформ (в т.ч. алюминиевых) составляет от 300 до 400 кг в зависимости от модели АГП, электроизоляция – 2000 В. Они могут поворачиваться на ±90°.

Ряд моделей оснащаются электроизолированными рабочими платформами увеличенных размеров, что позволяет разместить в них ремонтную бригаду из четырех человек с оборудованием. Угол поворота стрелы у всех моделей составляет 360°. Стрела может дополняться гуськом. АГП оборудуются двумя пультами управления: выносным (нижним) и верхним (на платформе). Система безопасности управления и контроля (СБУК) подъемников усовершенствована. Она автоматически изменяет границы рабочей зоны (высоту подъема и вылет стрелы) в зависимости от нагрузки на рабочей платформе и силы ветра.

В 2023 г. была спроектирована и выпущена новая серия пожарных автогидроподъемников АПК-32 для МЧС России.

Обслуживание зданий и сооружений

Помимо строительства АГП идеально подходят для технического обслуживания, т.е. поддержания в надлежащем состоянии, например, инфраструктуры аэропортов и вокзалов, наружных элементов фасадов зданий, мойки окон, монтажа систем видеонаблюдения, кондиционирования, осветительных приборов и выполнения различных ремонтных работ. Например, если здание имеет современные стеклянные стены и большие окна, такие дома более других нуждаются в регулярном мытье стекол.

Для обслуживания пролетов и опор мостов и путепроводов, ремонта дамб и плотин и т.д. используют специализированные мостовые АГП, оснащенные удлиненной коленчато-телескопической стрелой особой конструкции. Мостовые АГП могут, находясь на мосту, опустить рабочую платформу с рабочими и материалами под мост для проведения работ. Для обслуживания архитектурных сооружений и памятников со сложными формами – ступенчатой, сферической и т.д. наиболее удобны коленчато-телескопические автогидроподъемники с телескопическим гуськом. Эти АГП обладают широким функционалом и способны доставлять платформу за стену или гребень крыши, ниже уровня стоянки шасси и пр.

При правильном подборе рабочих характеристик АГП обеспечивают такое качество и производительность работ по обслуживанию зданий и сооружений, которые трудно сравнить с результатами использования другого оборудования.

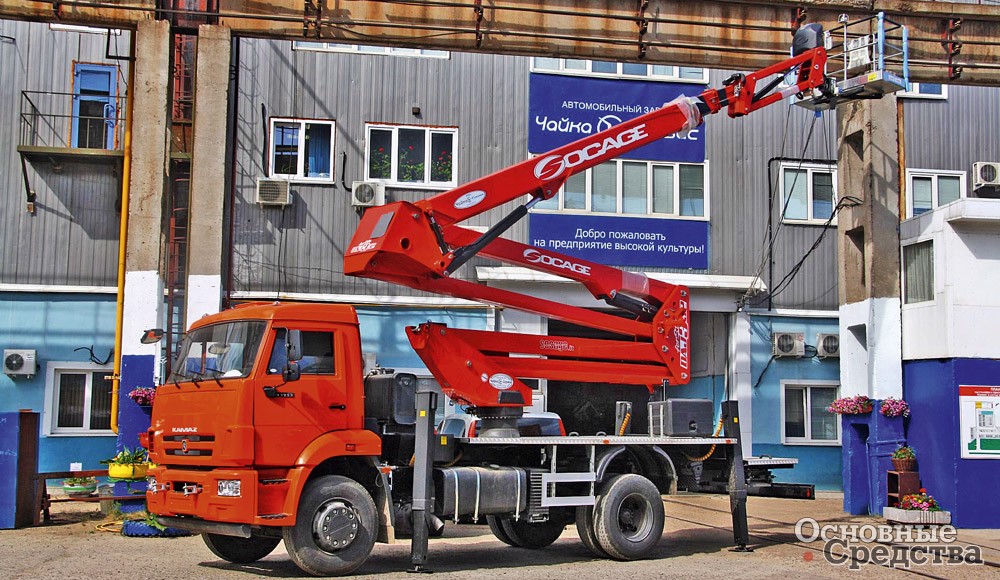

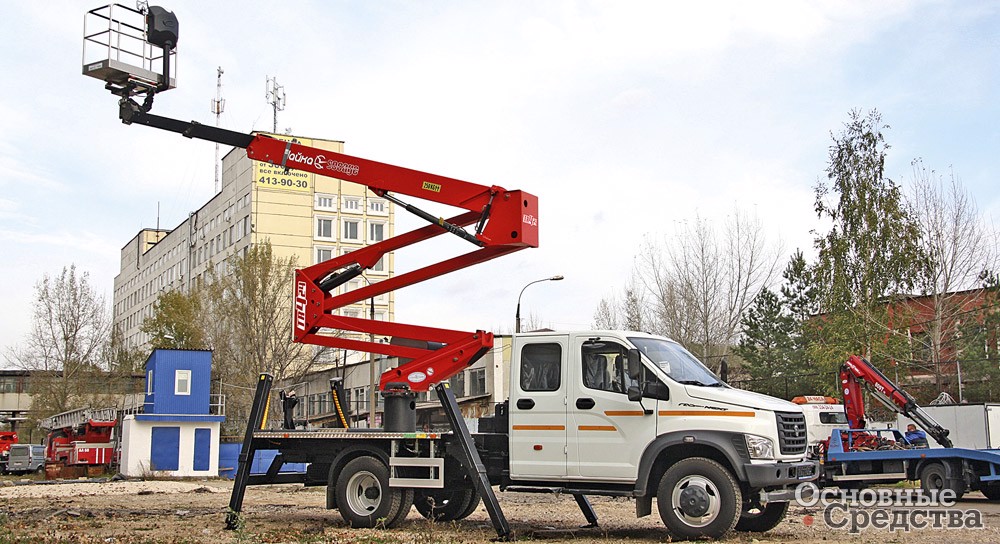

«Автомобильный завод «Чайка-Сервис» (г. Нижний Новгород) производит широкий ряд автогидроподъемников с телескопическими и комбинированными коленчато-телескопическими стрелами с рабочей высотой подъема до 37 м.

Стрелы располагаются рабочей платформой вперед или назад. Угол поворота стрелы 720°. Грузоподъемность рабочих платформ 300–400 кг. У ряда моделей рабочие платформы электроизолированные до 2000 В.

Подъемники поставляются на различных автомобильных шасси российских и иностранных брендов (в том числе газомоторных), шасси двухосных прицепов (с питанием от сети 380 В или от бензиновой/ дизельной гидростанции), а также СГТ-31-7 – гусеничный вездеход с АГП «Чайка TR328» с высотой подъема до 28 м.

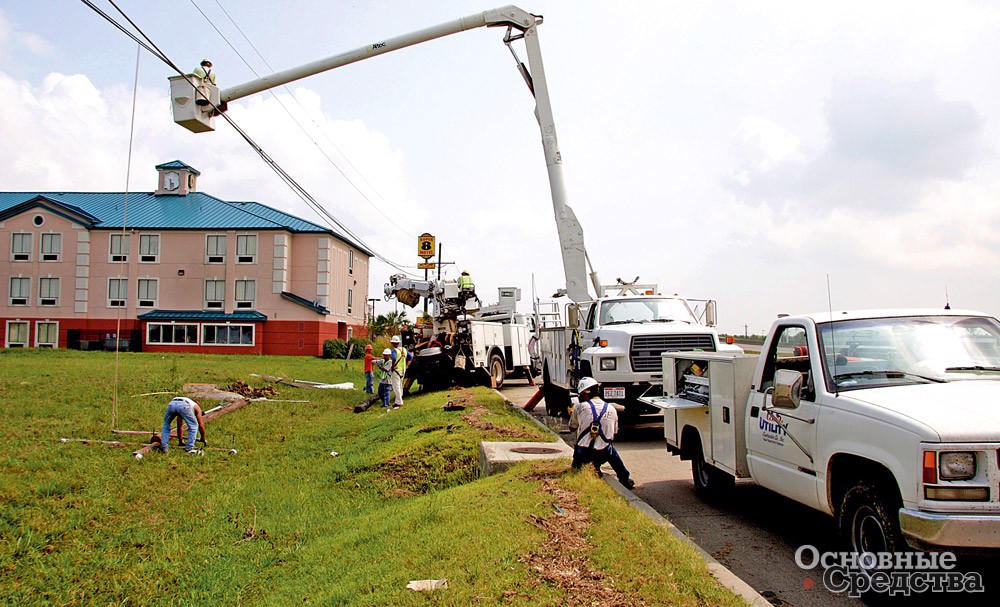

Электромонтажные работы и обслуживание ЛЭП

Бесспорно, АГП идеально подходит для энергетиков и работников коммунальных служб, которым необходимо обслуживать и ремонтировать расположенные на высоте линии электропередачи, инженерные коммуникации и т.д.

Существуют специальные модели АГП для обслуживания линий электропередачи, линий связи и контактных сетей. Как можно догадаться, они комплектуются электроизолированными рабочими платформами, позволяющими работать в зависимости от назначения под напряжением до 0,4 кВ, 1 кВ и даже 750 кВ при соблюдении специальной техники безопасности. Также эти АГП оборудуются системами защиты, сигнализирующими о приближении к объектам, находящимся под напряжением, и т.д.

Специализированные АГП для энергетиков оснащаются коленчато-телескопической стрелой, у которой верхняя часть выполняется из диэлектрического материала. Шасси могут быть автомобильные, в том числе повышенной проходимости, а также гусеничные.

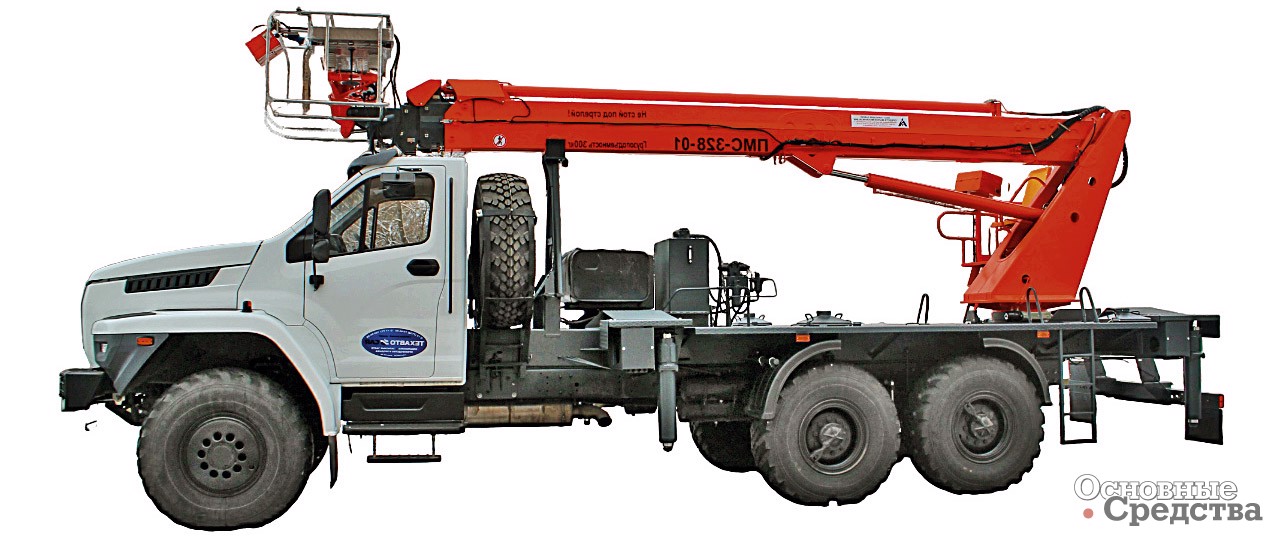

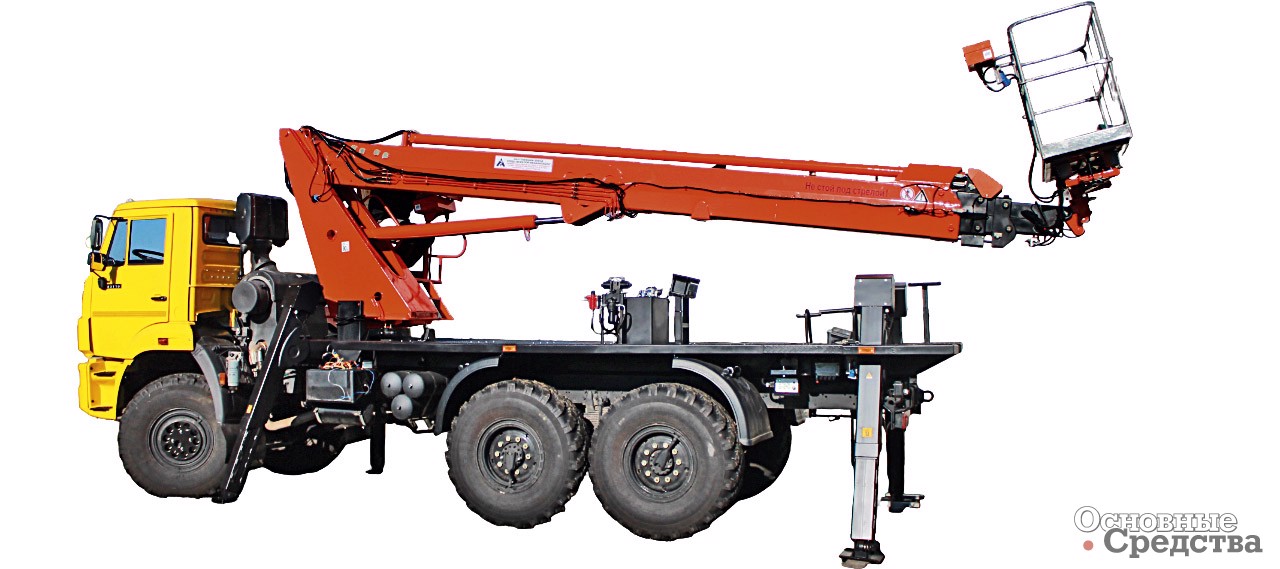

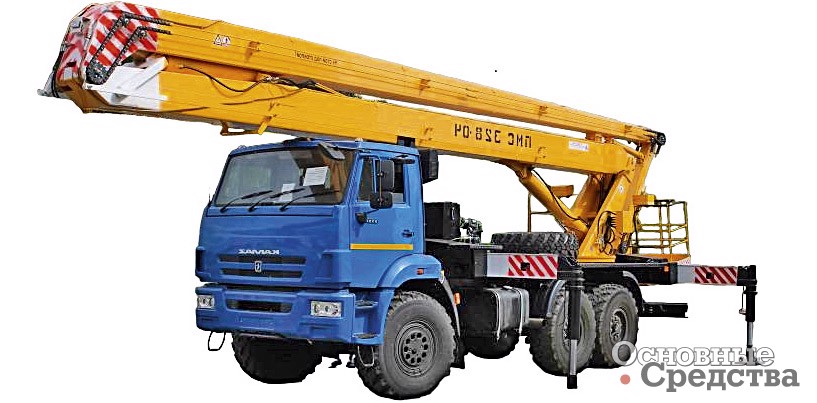

ОАО «Пинский завод средств малой механизации» («СММ», Республика Беларусь, Брестская обл., г. Пинск) выпускает широкий ряд автогидроподъемников с телескопическими, коленчатыми и коленчато-телескопическими стрелами на шасси российских и белорусских производителей. АГП имеют высоту подъема в зависимости от модели от 18 до 28 м, горизонтальный вылет от 13,5 до 17,5 м. Угол поворота стрелы составляет 360°. Управление подъемником электрогидравлическое пропорциональное, один пульт на поворотной части, второй – на рабочей платформе. Машины комплектуются рабочими платформами грузоподъемностью 300 кг.

Коммунальные работы

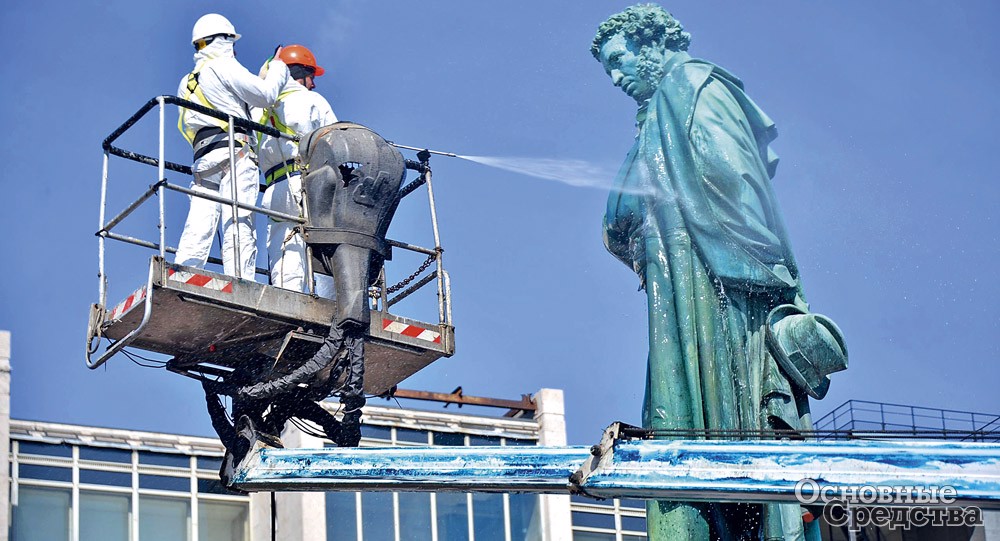

Не менее широкое применение находят АГП в коммунальной сфере. Это и очистка от снега и льда крыш, чистка и мойка памятников, обслуживание средств наружной рекламы, установка/ демонтаж вывесок, плакатов на зданиях, малых архитектурных форм, обустройство растяжек на улицах, иллюминации, праздничные украшения, том числе украшение новогодних ёлок на площадях. В надежно фиксирующихся рабочих платформах АГП специалисты могут выполнять все эти высотные работы быстро и качественно.

Уход за деревьями. Очень удобны АГП для работ по уходу за городскими зелеными насаждениями: обрезка крон деревьев в парках, на улицах и автострадах, обработка от насекомых-вредителей, сбор плодов и т.д. Безопасно доставляют рабочих на высоту, быстро переезжают на новое место работы – никакого сравнения с использованием лестниц, стремянок и т.п.

Садоводство и прочие сельхозработы – также сфера, где АГП незаменимы. АГП – это намного более надежный и эффективный вариант, чем лестницы, как для технического обслуживания сельскохозяйственного оборудования большой высоты, так и для сбора урожая.

Монтаж легких ограждений. Автогидроподъемники выполняют важную роль вспомогательного механического оборудования при монтаже заборов, легких ограждений и т.д., где в процессе строительства требуется производить большие объемы подъемных работ на большие высоты.

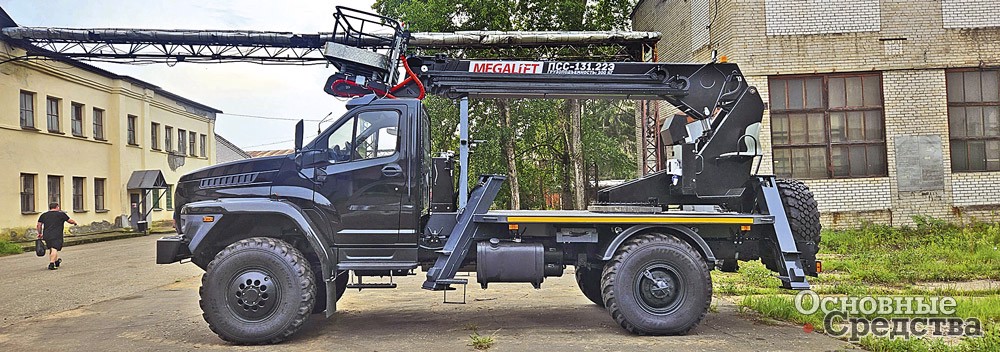

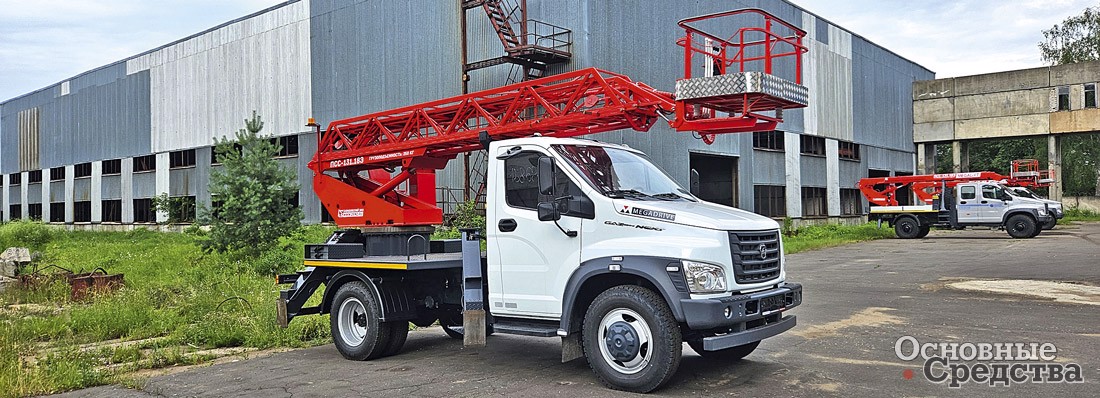

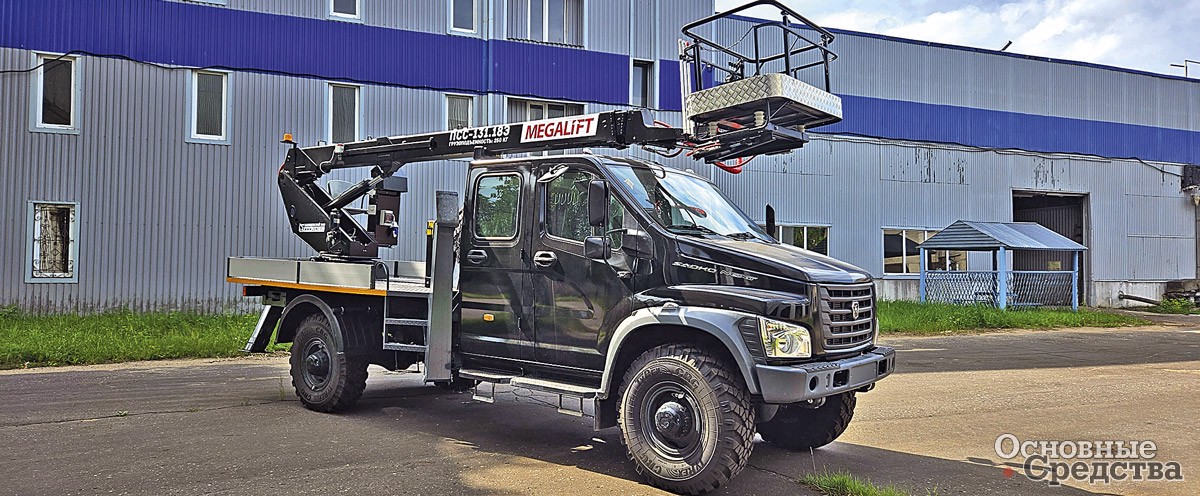

АО «Завидовский Экспериментально Механический Завод» (ЗЭМЗ, Тверская обл., Конаковский р-н, пгт Новозавидовский) производит линейку автогидроподъемников с 3–5 секционными телескопическими стрелами коробчатого сечения, рычажно-телескопическими или 3-секционными решетчатыми стрелами.

АГП имеют высоту подъема от 17 до 36 м, вылет 13–22 м, оснащаются рабочими платформами грузоподъемностью от 200 до 400 кг, с электрозащитой 1000 и 10 000 В. Подъемники могут монтироваться на шасси отечественных и иностранных брендов.

В том числе ПСС 131.22Э – самый малогабаритный подъемник в России с высотой подъема 22 м и уникальным вылетом в сторону 15,9 м, устанавливающийся на легкие шасси, получился удобный автомобиль для использования в стесненных городских условиях.

Ликвидация последствий чрезвычайных ситуаций. Спасательные работы

И снова АГП являются незаменимыми оборудованием при тушении пожаров и прочих спасательных операциях. Люди, находящиеся на верхних этажах горящего дома, часто поднимаются на крышу, если лестница в доме уже охвачена огнем. В таких случаях пожарные используют АГП, чтобы эвакуировать людей с верхних этажей и крыши, а также для доступа на верхние этажи, балконы и крыши, чтобы подвести средства пожаротушения как можно ближе к очагу пламени.

Нередко спасатели приходят на помощь не только людям, но и животным. Диспетчеры МЧС фиксируют сотни звонков владельцев кошек о том, что их питомец забрался на высокое дерево, столб или конструкцию и не может спуститься обратно. АГП позволяет безопасно снять испуганное животное с высоты. Для таких спасательных операций удобны коленчатые подъемники, компактные и маневренные. Как утверждают специалисты, им проще работать в условиях тесноты, чем телескопическим АГП.

Обслуживание стадионов и других мест проведения массовых и развлекательных мероприятий

Обслуживание таких огромных сооружений, как спортивные стадионы, включает в себя множество задач: монтаж и обслуживание осветительного оборудования, ремонт табло и уход за прочими элементами конструкции и инженерной инфраструктуры, находящимися высоко над землей. Благодаря использованию АГП выполнение этих работ упрощается, стадионам и другим спортивно-зрелищным комплексам обеспечивается бесперебойная работа, а зрителям – комфортный просмотр спортивных и иных зрелищ. Так, установить баскетбольное кольцо точно на высоте 3,05 м от площадки, выровнять и закрепить его строго горизонтально удобно именно с платформы АГП.

Для таких работ чаще всего используются АГП с коленчатыми поворачивающимися стрелами. Они имеют увеличенный вылет рабочей платформы. Благодаря поворачивающимся в разных плоскостях секциям стрелы обеспечивается более высокая мобильность рабочей платформы и уменьшается потребность в передвижениях машины, что еще больше повышает универсальные возможности платформы и ее производительность. Они, как и все АГП, отличаются высокой универсальностью, устойчивостью и грузоподъемностью, что позволяет с высокой экономической эффективностью и безопасно выполнять монтаж и демонтаж оборудования в выставочных павильонах и конгресс-центрах даже в условиях тесноты.

АГП используются в парках культуры и отдыха для строительства и ремонта аттракционов, «американских горок», колес обозрения и т.д., а в случае аварии могут использоваться для снятия и спасения людей, заблокированных на этих аттракционах на большой высоте. На развлекательных и прочих общественных мероприятиях на АГП могут устанавливаться мощные источники освещения, акустические колонки, развешивают баннеры, плакаты, флаги, декорации и многое другое. Также с платформы АГП люди, отвечающие за охрану, могут наблюдать за порядком в местах большого скопления людей (футбольные матчи, народные гулянья и концерты на открытых площадках и т.д.).

Корпоративы, праздники. АГП успешно используют при организации корпоративов, вечеринок, розыгрышей и других мероприятий развлекательного характера. Например, при помощи АГП герои праздника могут эффектно войти из окна в зал, находящийся на высоком этаже. Или же наоборот, невесту на свадьбе могут «похитить» через окно. В таких случаях самым подходящим будет АГП с телескопической стрелой, обеспечивающей большой горизонтальный вылет платформы при большой высоте подъема. К тому же преимуществом телескопических подъемников по сравнению с подъемниками других типов является высокая скорость телескопирования и складывания стрелы. А если телескопическая стрела АГП будет дополнена еще и универсальным телескопическим гуськом на шарнирной опоре, рабочая платформа может быть подана в самые труднодоступные места.

При отсутствии сцены в полевых условиях артисты также могут выступать с платформы АГП, возвышаясь над толпой и даже перемещаясь по площадке. Конечно, для выступления удобнее будет раздвижная платформа большой площади.

Кино- и фотосъемка. Киноиндустрия

И в сфере средств массовой информации и киноискусства, при съемках фильмов и телепередач АГП – незаменимое оборудование. Эти машины могут помочь операторам выбрать уникальные ракурсы для съемки, сделать потрясающие кадры, например, стадиона или места массовых гуляний с высоты птичьего полета и снять панорамные виды, причем в движении.

Для такой работы будут удобны АГП с коленчатыми и телескопическими стрелами: за счет большой длины стрелы они оптимально подходят для съемок обширных панорамных видов и сцен. АГП могут доставлять рабочую платформу на большую высоту и маневрировать в тесных ограниченных пространствах, обеспечивая высокую производительность и безопасность работ, могут обеспечить лучшую фиксацию видеоаппаратуры при размещении оборудования в полевых условиях для прямой трансляции и таким образом обеспечить более высокое качество изображения, что, в свою очередь, улучшит впечатления от просмотра у зрителей.

Ограниченный объем журнальной статьи позволил нам описать лишь некоторые из множества сфер применения АГП. Тем не менее из содержания видно, что универсальные возможности автогидроподъемников обеспечивать доступ для проведения работ на большой высоте делают АГП просто незаменимой техникой во множестве отраслей.

Эксперты отрасли уверены: по мере развития техники спектр применения АГП будет продолжать расширяться. Современные АГП все чаще оснащаются цифровыми системами управления: системы автоматической стабилизации, контроля нагрузки, дистанционного управления и телематики. С развитием технологий и материалов появляются новые возможности для увеличения грузоподъемности и высоты подъема АГП.
