За надежный грунт!

Грунтовые катки на российском рынке

XCMG

Компания XCMG давно лидирует на российском рынке дорожных катков. В производственной линейке есть серия вибрационных одновальцовых грунтовых катков на шарнирно-сочлененной раме XS эксплуатационной массой от 8 до 38,3 т, ширина уплотняемой полосы составляет от 2130 мм до 2400 мм, в исполнении с механическим приводом на заднюю ось или полным гидростатическим приводом. Стандартно катки поставляются с гладким вальцом, кулачковый валец доступен по заказу, также доступны съемные кулачковые бандажи. Валец с четырехопорной технологией вибрационного узла обладает длительным сроком службы, не имеющим аналогов. Расчетный срок службы при стандартных условиях работы составляет свыше 10 000 моточасов. Равномерное распределение статической и динамической нагрузки по ширине вальца обеспечивает высочайшую однородность уплотнения.

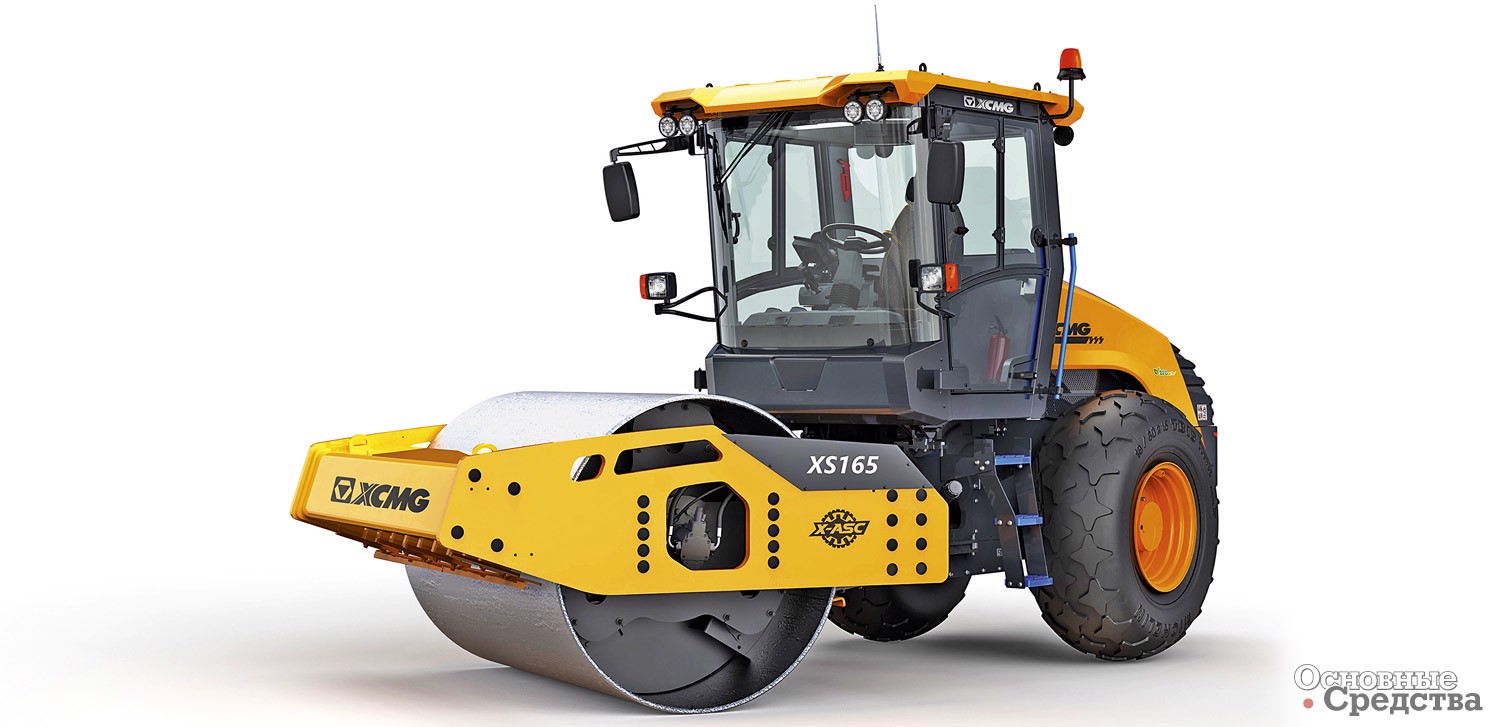

В прошлом году XCMG вывела на рынок новую модель – XS165, получившую полностью электронное управление и гидростатический привод хода с автоматической системой предотвращения пробуксовки X-ASC. Помимо высокой проходимости, электронная система управления гарантирует удобство и комфорт оператору благодаря электронному джойстику, цветному дисплею и пониженному уровню шума, а также экономичность в эксплуатации благодаря малому расходу топлива. Катки этой модели в штатной комплектации оснащены системой контроля уплотнения, выводящей показания прямо на рабочий дисплей машины, камерой заднего вида и системой предотвращения наезда на препятствие.

В серии пневмошинных статических катков XP две модели эксплуатационной массой в зависимости от модели и комплектации от 11,1 и до 20 т (ширина полосы уплотнения 2055 мм), предназначенные для уплотнения грунтов оснований и асфальтобетонных смесей. Катки оборудованы системой водяного орошения с отдельными форсунками на каждое колесо. В просторной кабине с улучшенной эргономикой и широким сектором обзора оператору обеспечены комфортные условия работы.

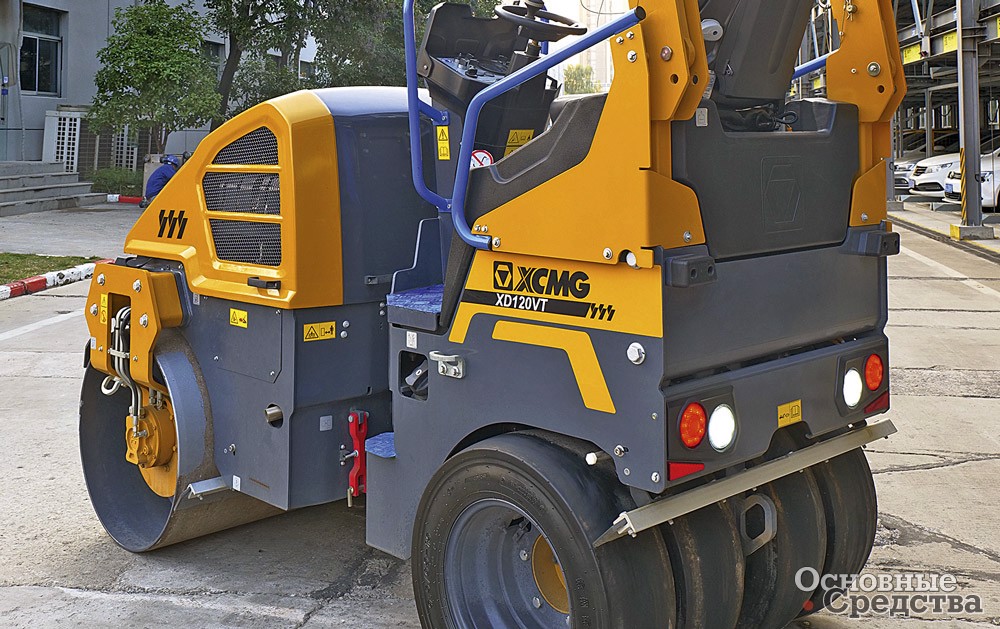

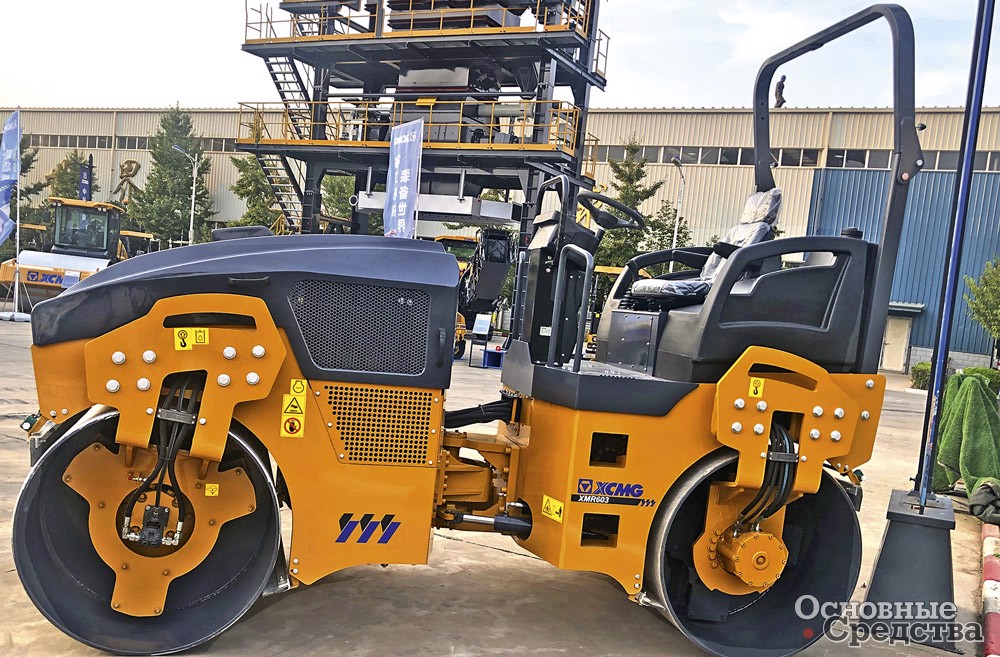

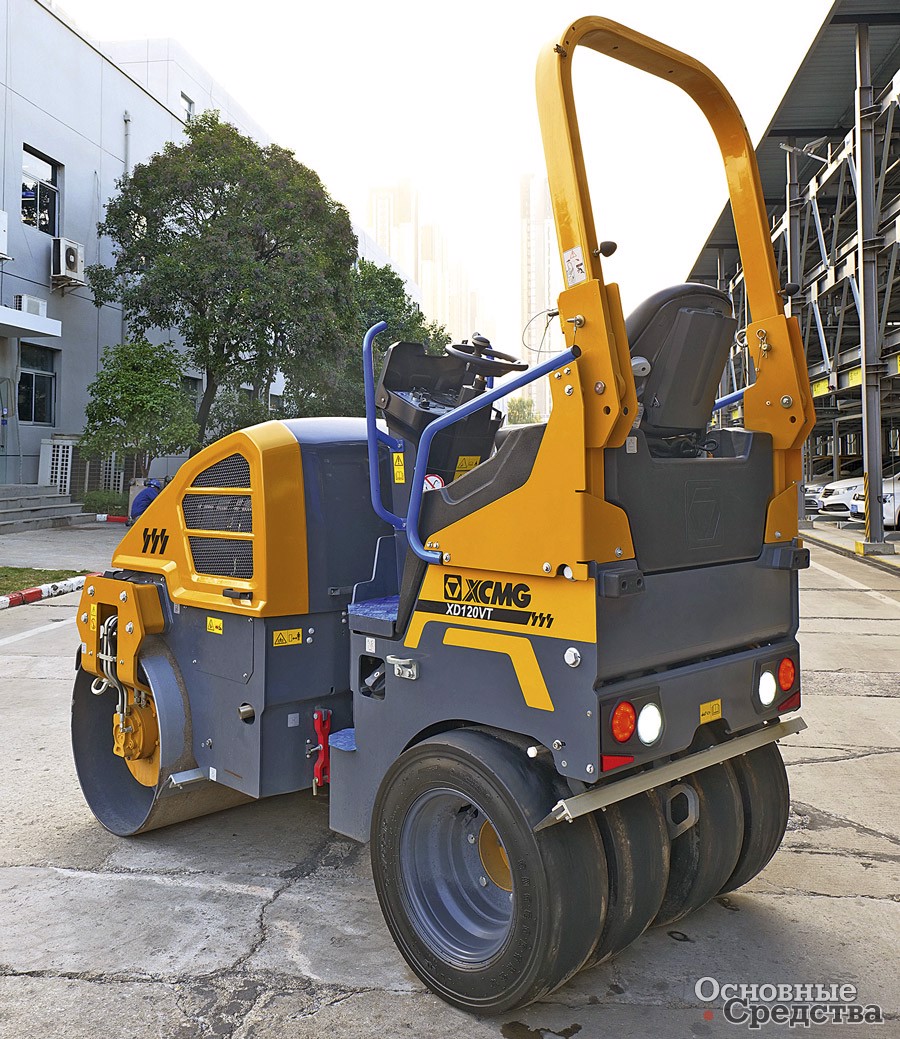

Тротуарные двухвальцовые комбинированные вибрационные катки серий XD и XMR (более 7 моделей массой 1,68–6 т). Двухчастотная вибрация подходит для уплотнения как тонких слоев асфальта, так и материалов оснований. Вместо заднего гладкого стального вальца машины могут оснащаться четырьмя пневматическими шинами. Полный гидростатический привод на обе оси и два диапазона передач позволяют выбрать оптимальный режим движения в различных условиях. Гидромоторы и гидролинии расположены внутри габаритов машины, что позволяет ей двигаться вплотную к высоким бордюрам и другим препятствиям. Функция автоматического выключения вибрации не допустит повреждения структуры уплотняемого материала вследствие вибрирования при остановке машины, а возможность «крабового хода» упрощает работу машины вплотную к бордюрам или на стыках укладываемых полос материала. Три тормозные системы, ремень безопасности и защитная дуга ROPS обеспечивают без­опасность и удобство работы оператора на катке.

LiuGong

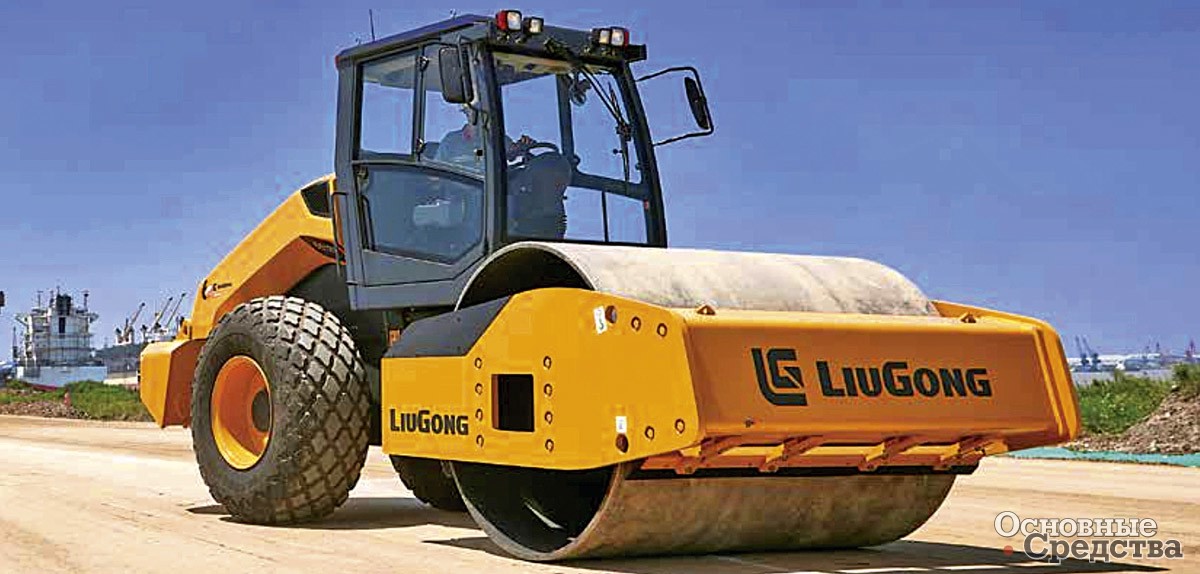

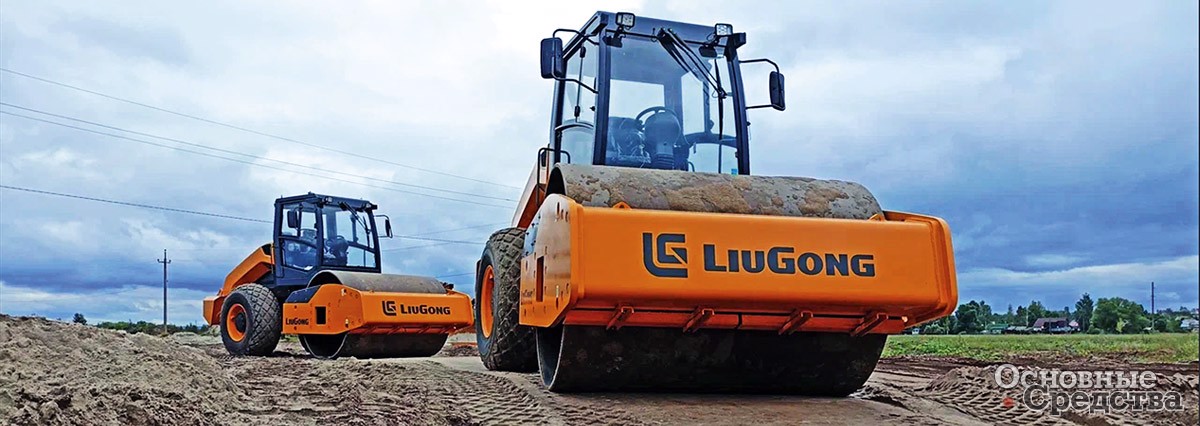

Компания LiuGong, один из ведущих мировых производителей дорожной техники, производит грунтовые вибрационные катки, модельный ряд которых включает в себя машины массой от 8 до 30 т. Грунтовые катки могут поставляться как с гладким вальцом, так и с кулачковой обечайкой для уплотнения связных грунтов.

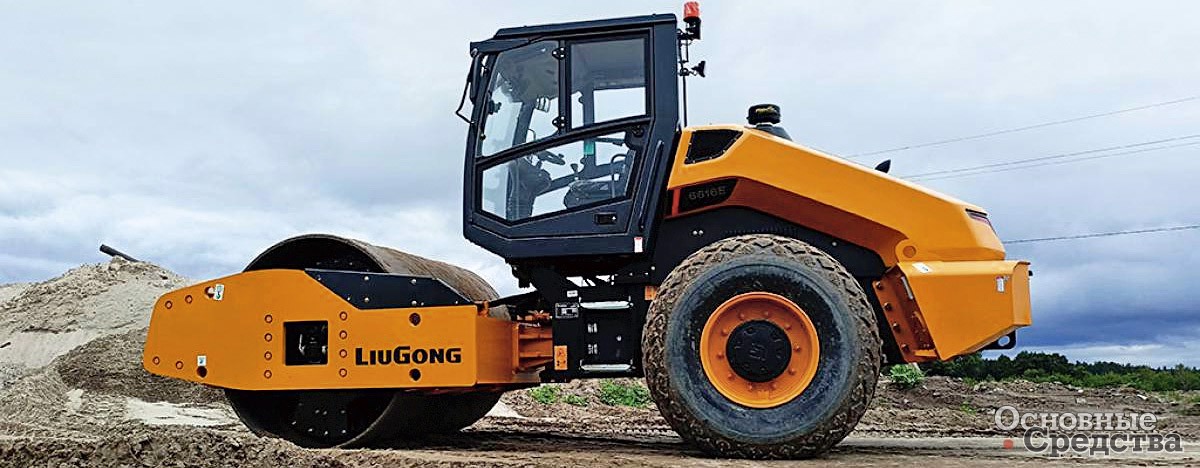

Грунтовый каток LiuGong 6616Е с рабочей массой 15,5 т и уникальным виброаппаратом – производительная, эффективная и надежная машина, способная справиться с задачами по уплотнению различных типов грунта на любых строительных объектах, обеспечивая необходимую плотность основания.

Каток оснащен двигателем Cummins 6BTAA5.9-C160 номинальной мощностью 118 кВт, 158 л.с. при 2200 об/мин. Двигатель имеет большой запас крутящего момента ( до 670 Н.м )для работы с высокими нагрузками. Оптимизированная прокладка трубопроводов и шлангов гидравлической системы исключает повреждение и сводит к минимуму взаимодействие с рамой машины и внешними факторами риска. Капот из композитного материала открывается при помощи газовых амортизаторов, обеспечивает легкий доступ к узлам и агрегатам ДВС, что упрощает ежедневное обслуживание и плановые работы по сервисному обслуживанию.

Вибробарабан оборудован абсорберами вибрации, изготовленными из высококачественного природного каучука, они обеспечивают долговечность, плавность хода, производительность, комфорт и защиту компонентов машины. Безударный возбудитель вибрации плавно запускает и останавливает вибрацию, продлевает срок службы подшипников, редуктора, приводного вала, повышает надежность гидравлической системы, снижая нагрузки на гидравлические моторы и насосы.

«АМКОДОР»

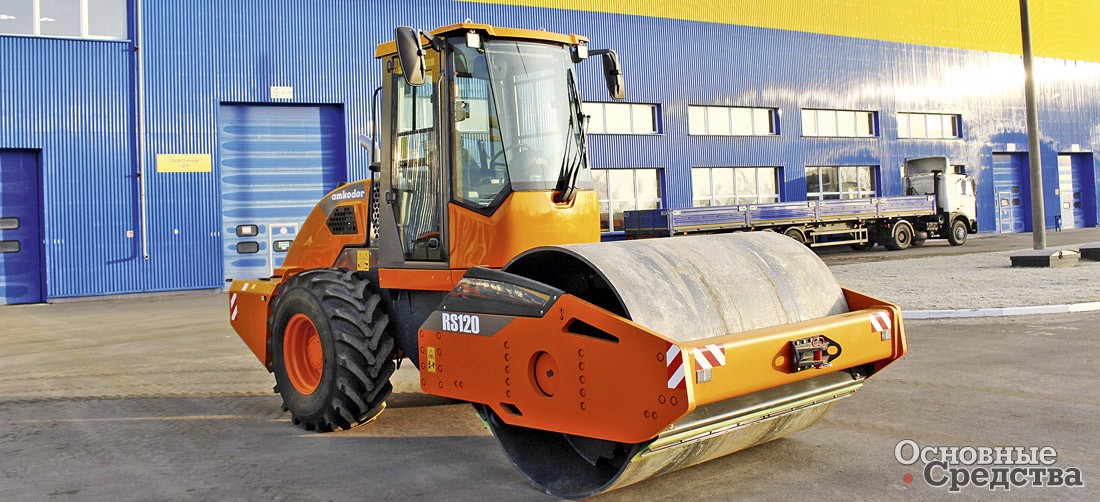

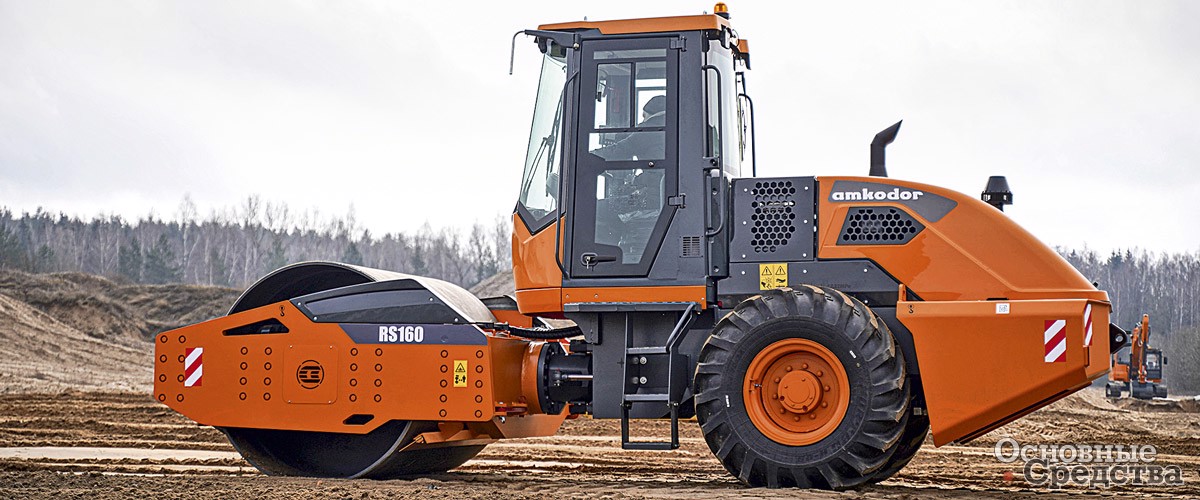

Холдинг «АМКОДОР» производит четыре модели грунтовых катков (АМКОДОР 6811, АМКОДОР 6712В, AMKODOR RS-20, AMKODOR RS160), входящих в сегменты эксплуатационной массой от 12 до 17 т. Катки предназначены для уплотнения различных материалов, включая дорожные основания, укрепленные грунты, гравийно-щебеночно-песчаные смеси и асфальтобетонные покрытия.

Большинство катков «АМКОДОР» оснащены гидрообъемной трансмиссией с замкнутым контуром, с регулируемым насосом и регулируемыми гидромоторами, обеспечивающей плавное изменение скорости и точный контроль над движением машины. В базовой комплектации катки оборудованы прибором для контроля степени уплотнения грунта. На сегодняшний день в производстве катков «АМКОДОР» используются преимущественно комплектующие белорусского и российского происхождения.

Приоритетом является безопасность оператора: кабина катков оснащена встроенным каркасом безопасности ROPS/FOPS, защищающим при опрокидывании. В целях безопасности на катке предусмотрена блокировка запуска двигателя. Повышена надежность тормозной системы благодаря трем тормозным системам: рабочей, резервной и стояночной, которые функционируют независимо друг от друга.

Комфорт оператора также учтен: кабина обита термошумоизолирующим материалом, оборудована системой отопления и обдува, передним и задним электрическими стекло­очистителями, а также сиденьем на пневматической подушке.

Основные преимущества катков «АМКОДОР» – это удобство транспортировки; упрощенная система управления; широкая доступность комплектующих и запчастей; наличие системы контроля уплотнения; наличие двухамплитудной вибрации.

В зависимости от модели на каток опционально можно установить съемный кулачковый бандаж, кондиционер, различные профили шин (в том числе шины для работы на каменистом грунте).

Shantui

Китайский фуллайнер Shantui представляет на российском рынке обширнейшую линейку дорожных катков, среди которых много грунтовых и универсальных.

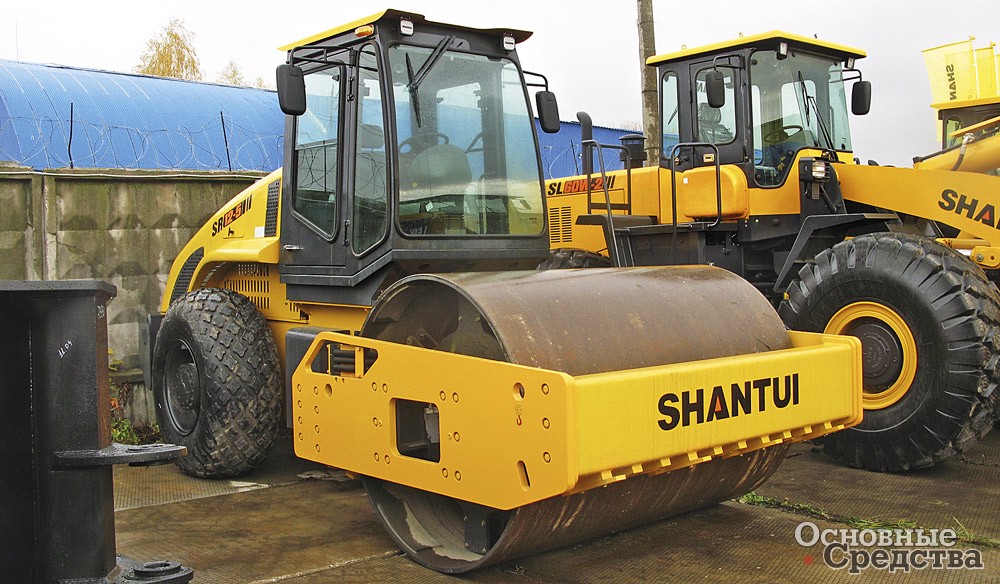

Предлагается по восемь моделей (эксплуатационной массой от 10 до 26 т) одновальцовых вибрационных грунтовых катков на шарнирно-сочлененной раме с механической и гидравлической трансмиссией. Гидравлический механизм рулевого управления в сочетании с шарнирно-сочлененной рамой обеспечивает легкое и простое управление. Вибрационная система позволяет выбирать из двух величин амплитуды и двух значений частоты вибрации. Вальцы могут быть гладкими или кулачковыми.

Большой радиатор обеспечивает долгий срок службы двигателя и гидравлических компонентов. Все важные узлы, такие как топливный фильтр, гидравлический фильтр, масляный картер и др., имеются в свободном доступе для технического обслуживания. Машины оснащены бортовой системой диагностики. Катки комплектуются комфортабельной шумо- и виброизолированной кабиной с эргономичной панелью управления, в которой оператору обеспечен отличный обзор с удобного сиденья.

В ассортименте Shantui есть серия статических пневмоколесных (4 передних колеса, 5 задних) дорожных катков массой от 16 до 30 т. Машины оснащены двойной системой безопасности, левой и правой педалями акселератора для управления перемещениями катка, ножным тормозом и электронными приборами, способствующими повышению производительности катка. Возможно увеличение массы катков за счет металлического и водяного балласта.

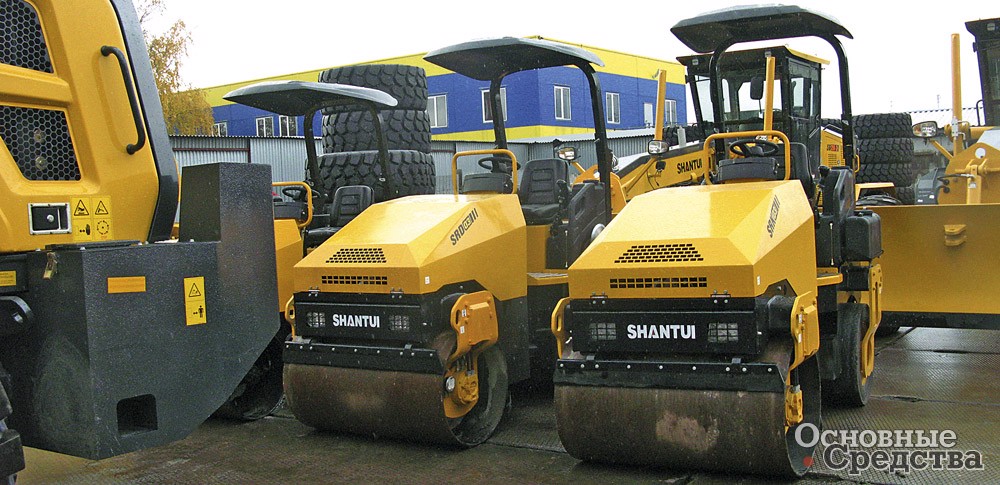

Кроме того, Shantui предлагает комбинированные катки, легкие тандемные катки в комплектации с двумя вальцами и с вальцом и пневмошинами, траншейные катки массой 0,9 и 1,6 т с дистанционным управлением и ручные катки. Вся техника может применяться для уплотнения сыпучих материалов и грунтов.

XGMA

Xiamen XGMA Machinery Co., Ltd (XGMA) – один из крупнейших в Китае производителей и экспортеров специальной строительной и прочей техники.

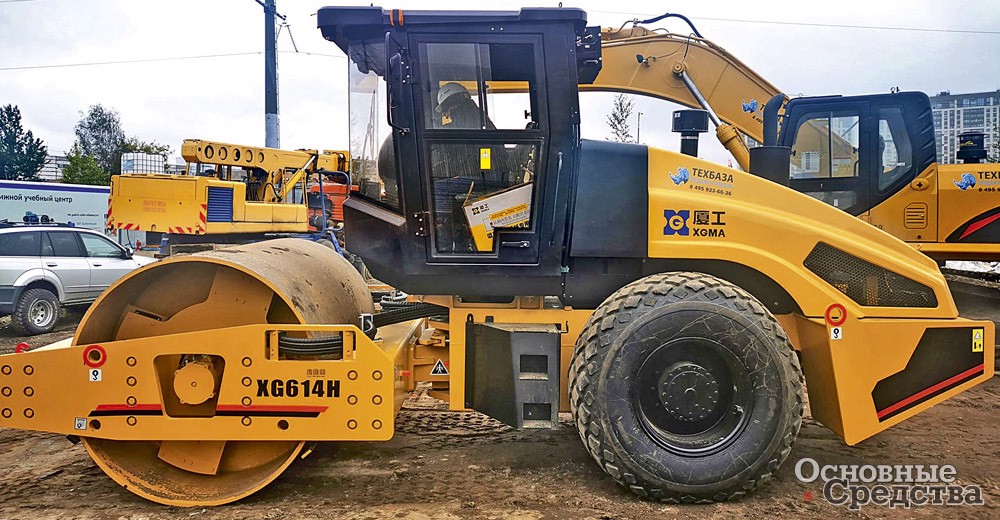

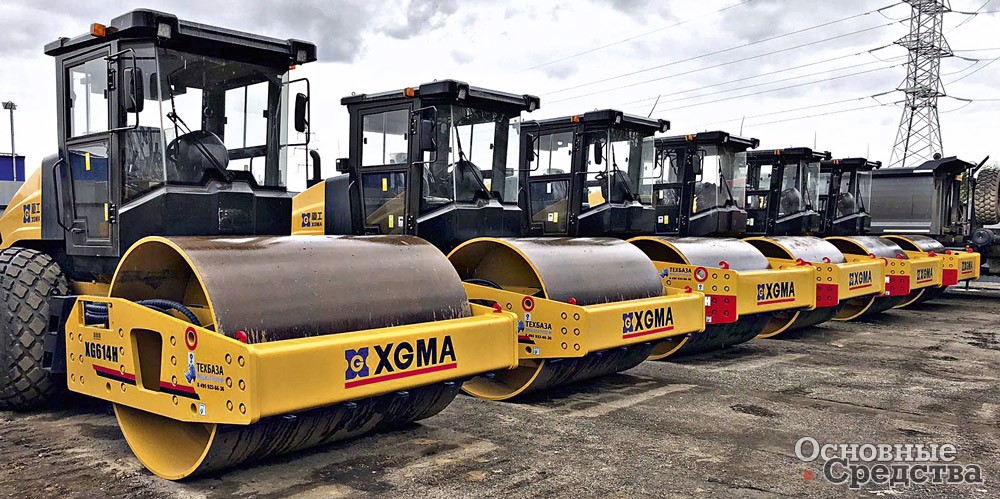

В ассортименте спецтехники компании множество моделей вибрационных грунтовых катков с шарнирно-сочлененной рамой с гидравлической закрытого типа или механической трансмиссией. Трансмиссия обеспечивает по три передачи переднего и заднего хода. Запатентованная фирменная система вибрации позволяет выбирать режимы работы из двух значений частоты и двух значений амплитуды вибрации.

В просторной эргономично оборудованной вентилируемой кабине оператору обеспечиваются хороший круговой обзор и комфортные условия работы. Приводы сцепления и тормозов оснащены пневмоусилителями. По заказу устанавливается кондиционер. Машины комплектуются дизельными двигателями Shangchai с системой питания Common Rail высокого давления, обеспечивающими большой запас мощности. Коробка передач с переключением под нагрузкой имеет электрогидравлическое управление. Все разъемы электрооборудования пыле-и влагозащищенные, аккумуляторы необслуживаемые.

В линейке полноприводных пневмоколесных катков с гидравлической трансмиссией ряд моделей, укомплектованных дизельными двигателями с турбонаддувом Dongfeng Cummins. Гидравлическая система оснащается компонентами от ведущих мировых компаний SAUER или REXROTH. В просторной звуко-, вибро- и теплоизолированной кабине оператору обеспечен отличный круговой обзор. Кондиционер предлагается как опция. Вместо пневмошин по заказу может быть установлен кулачковый валец. Эксплуатационная масса катка и величина давления шин могут регулироваться. Возможна установка металлического или водяного противовеса.

Нельзя забывать еще об одном важном обстоятельстве: неправильное использование грунтовых катков либо использование катка типа, неподходящего для уплотнения грунта данного вида или данных конкретных условий эксплуатации, может привести к недостаточному или избыточному уплотнению грунта на площадке, что потенциально может стать причиной проблем с дренажом влаги и устойчивостью возведенных на этом месте строений.

Правильный подбор и использование грунтовых катков зависит от квалификации персонала – начиная от руководителей строительства и вплоть до рядовых операторов. Поэтому вопрос профессиональной подготовки работников не менее важен, чем вопрос качества оборудования, и не следует им пренебрегать.
