Обзор рынка установок горизонтально-направленного бурения

Это относительно новое направление, с одной стороны, притягивает новых игроков, с другой – приводит к росту конкуренции. При этом заказчик, выбирая подрядчика, не всегда имеет возможность достоверно оценить его реальную квалификацию. Компании-новички могут купить сильно подержанное оборудование по доступной цене, но они не способны заодно приобрести необходимый опыт. Чтобы быстро зайти на рынок, такие подрядчики подают заявки с ценой ниже рыночной и выигрывают у тех, кто знает, как правильно эксплуатировать эту технику. Наряду с этим есть тенденция, когда уже состоявшиеся компании монополизируют наиболее привлекательные ниши. Как правило, это заказы на переходы повышенной сложности, которые имеют значительную длину и большой диаметр скважины.

Несмотря на взлеты и падения, широкий спектр применения (от прокладки систем водоснабжения и канализации, электрокабелей, волоконно-оптических линий связи до бурения скважин на нефть и газ) позволяет специалистам в этой сфере не только чувствовать себя на плаву, но и с уверенностью смотреть в будущее в ожидании наступления «золотого века» бестраншейной прокладки. Существующие подземные коммуникации рано или поздно перестают удовлетворять потребности эксплуатирующих организаций и тогда требуют расширения, модернизации или ремонта. Для этих целей метод ГНБ считается наиболее приемлемым и экономически рентабельным. Тем более что эта технология распространяется с каждым годом все шире. Многие организации на своем опыте уже убедились, что, например, прокладка кабеля с помощью ГНБ позволяет существенно снизить затраты за счет уменьшения объемов земляных работ и рекультивации, а также сократить сроки исполнения проектов.

К неудобствам можно отнести необходимость утилизации отработанного бурового раствора, который приходится удалять с рабочей площадки с помощью специализированной техники. Использование системы очистки облегчает задачу сохранения окружающей среды, но не решает ее полностью, так как при этом все равно нужно вывозить образующийся шлам. Что касается номенклатуры, можно отметить постепенное увеличение на российском рынке доли комплексов ГНБ «макси» и «мега», в том числе за счет использования данного типа оборудования для добычи сверхвязкой нефти. Количество мини-установок составляет сейчас примерно 50% от общего объема находящихся в эксплуатации машин. Результаты опросов показывают, что профильные специалисты при выборе установок ГНБ оценивают прежде всего уровень качества, наличие сервиса, технической поддержки, сроки поставки расходных материалов и стоимость владения. Для справки: в 2016 г. в мире было произведено и реализовано более 2400 установок ГНБ.

Персоналии рынка

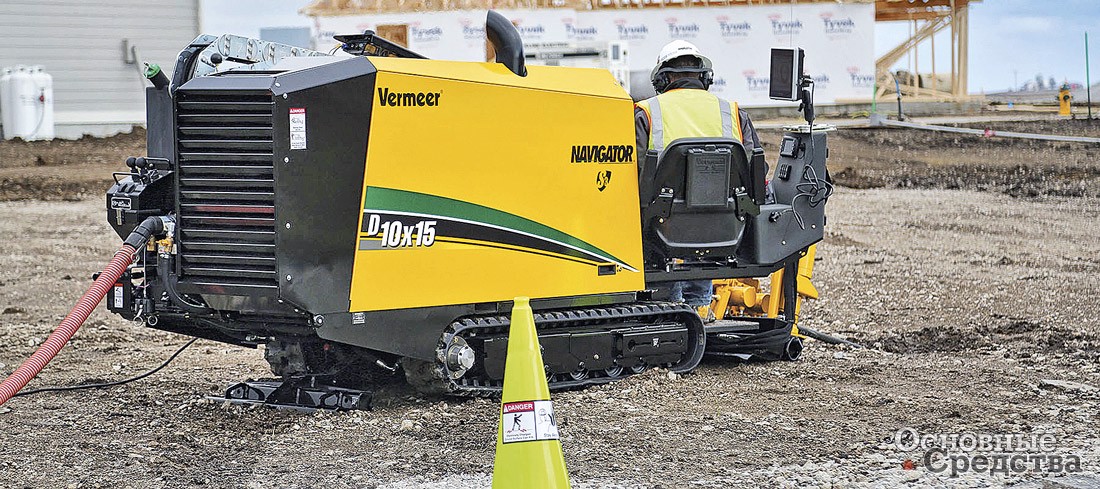

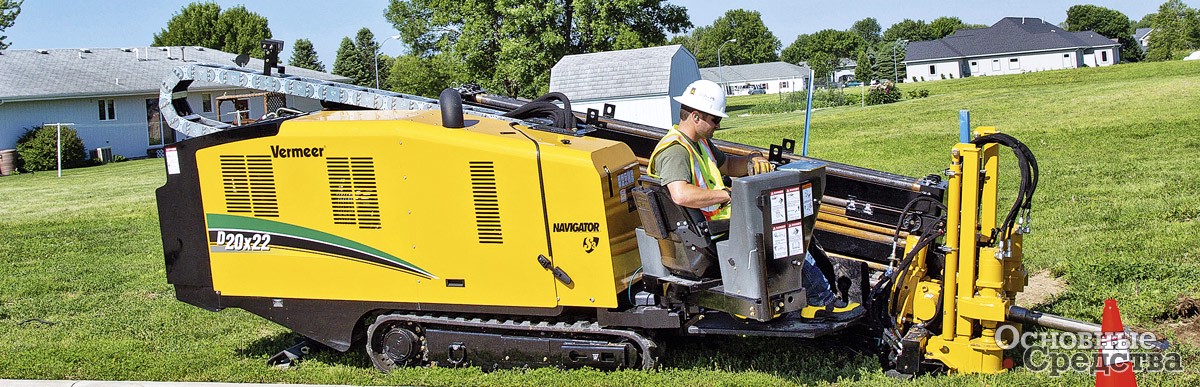

Одними из наиболее надежных в эксплуатации считаются комплексы ГНБ производства компании Vermeer, которая представила свою первую установку для горизонтального направленного бурения в 1991 г. К концу 1990-х линейка Navigator завоевала лидирующее положение на мировом рынке. Одна из последних разработок компании – компактная установка горизонтально-направленного бурения для коммунального хозяйства Vermeer D10x15 S3 Navigator с 60-сильным двигателем Deutz – имеет скорость движения каретки 63,4 м/мин, что на 11% выше по сравнению с предшествующей моделью. Установка отличается пониженным уровнем эксплуатационного шума. Специалисты Vermeer оптимизировали мощность, которая выросла на 36%, усилие продавливания увеличилось до 44,5 кН. Максимальный крутящий момент вырос до 2034 Н.м, скорость вращения шпинделя – до 220 об/мин. Все эти улучшения направлены на то, чтобы помочь подрядчикам, занимающимся прокладкой коммуникаций, проходить большее расстояние за рабочую смену. Установка D10x15 S3, имеющая длину 3,8 м, обладает одними из самых малых в своем классе габаритными размерами, поэтому при работе на проезжей части не блокирует движение транспорта. Сочетание низкого уровня шума и компактных размеров буровой установки D10x15 S3, а также малый допустимый радиус изгиба буровых штанг делают ее подходящей для проходки коротких (от бордюра до здания) скважин для прокладки волоконно-оптических линий связи и других инженерных коммуникаций. Так же, как и на других моделях линейки S3 изделий корпорации Vermeer, на установке D10x15 S3 установлен интерактивный полноцветный сенсорный дисплей DigiTrak Aurora. На экран Aurora в режиме реального времени в легкочитаемом виде выводятся сведения о местонахождении буровой головки. Установка D10x15 – это последняя модель из линейки установок ГНБ Vermeer S3 Navigator, в которую входят установки D20x22 S3, D23x30 S3, D24x40 S3, D40x55 S3 и D60x90 S3 для прокладки коммуникаций и установки ГНБ в классе «макси» D100x140 S3 и D220x300 S3 для проектов по прокладке трубопроводов.

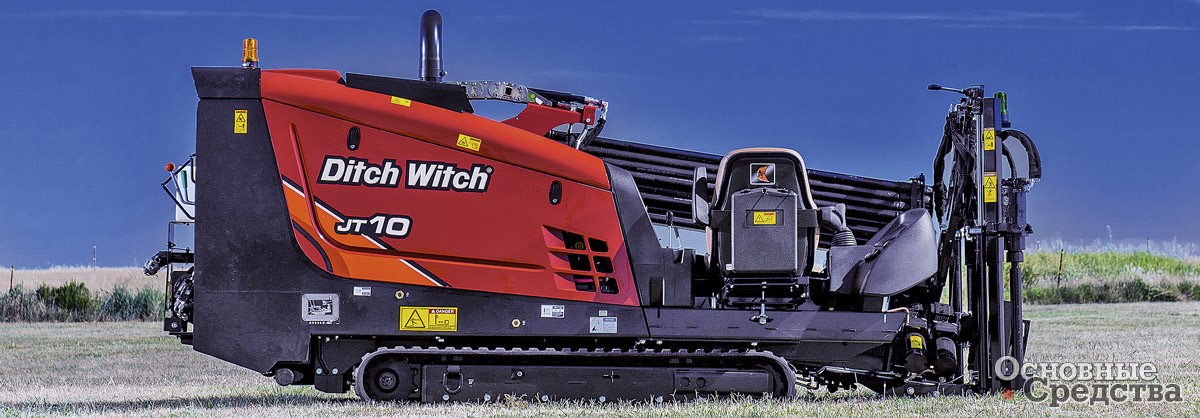

Компания Ditch Witch представила свой вариант компактной установки горизонтально-направленного бурения – JT10. Оборудованная дизельным двигателем Deutz мощностью 66 л.с. (49 кВт), JT10 относится к одной из самых мощных в своем классе. С усилием обратной тяги 44 кН и высокопроизводительным буровым насосом оператор сможет применять расширители большего диаметра даже на малых работах. Сегодня операторы сталкиваются со все более сложными условиями эксплуатации, особенно это касается компактных стройплощадок в городской черте. По заявлению производителя, при создании JT10 новые требования были учтены.

Еще одна новинка того же производителя – это установка Ditch Witch JT40 со 160-сильным двигателем Cummins Tier 4. В созданной с учетом пожеланий клиентов Ditch Witch JT40 реализованы запатентованные решения для оптимизации рабочих характеристик, производительности и комфортных условий труда оператора. Компактная, мощная машина с максимальным тяговым усилием 178 кН оборудована кассетой увеличенной емкости для штанг и имеет массу 9300 кг. Максимальный крутящий момент – 7460 Н.м.

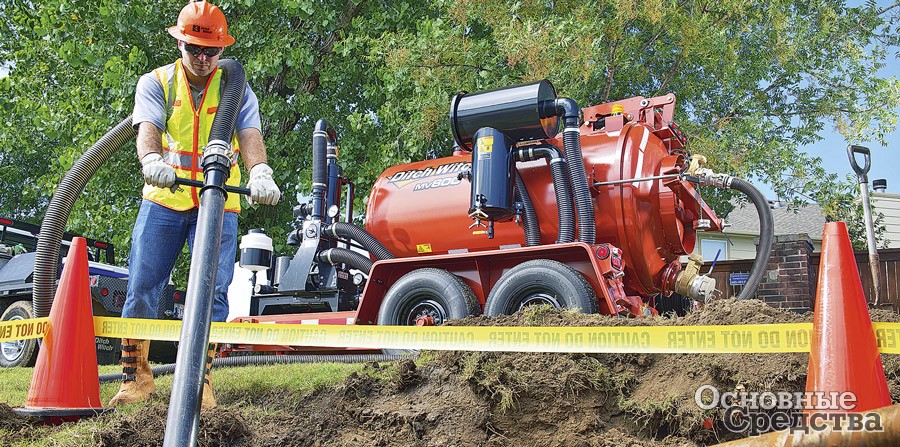

Недавно было объявлено о выпуске вакуумного экскаватора MV800, разработанного компанией Ditch Witch специально для уборки на площадках горизонтально-направленного бурения. Вакуумный экскаватор MV800 приводится в действие бензиновым двигателем Briggs & Stratton мощностью 31 л.с. (23,1 кВт) с электрическим стартером. Система фильтрации MV800 включает встроенную камеру для удаления загрязнений. Бак для грунта имеет объем 3028 л. Функция обратного потока и гидравлический лючок предназначены для выгрузки грунта из бака. Вакуумный экскаватор MV800 может также оснащаться дополнительной системой подачи воды с баком объемом 379 л и системой регулировки давления в диапазоне до 207 бар для извлечения мягкого грунта, например, из подземных коммуникаций. Органы управления расположены безопасно, со стороны тротуара, и позволяют одному человеку управлять всеми функциями машины. Система MV800 полностью размещается на адаптированном прицепе с максимальной разрешенной массой 6350 кг.

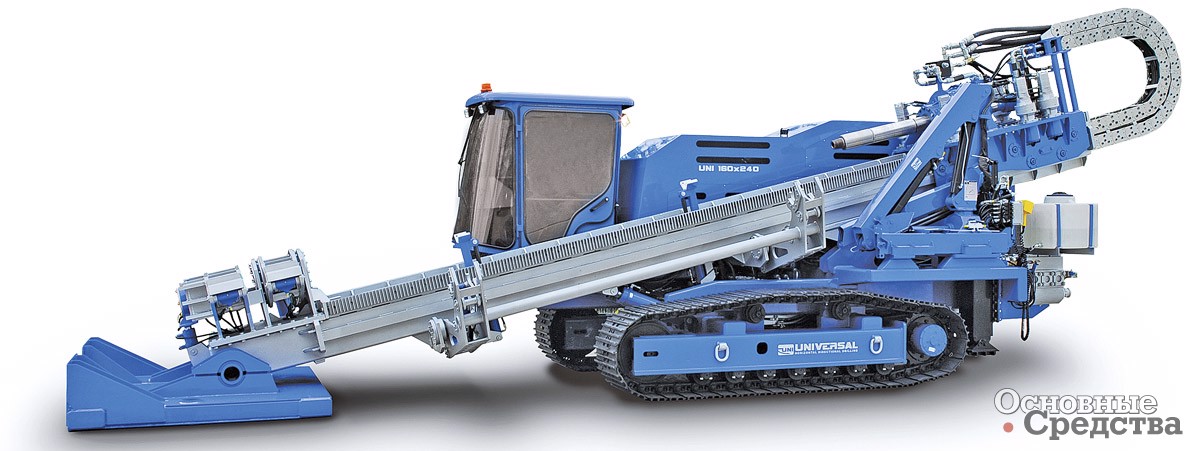

Компания Universal HDD считается одним из лидеров по разработке и производству оборудования для горизонтально-направленного бурения. В 2016 г. были введены в строй новые и модернизированные буровые установки: UNI 23x36, 80x100 UNI и UNI 250x400. При изготовлении этих ГНБ применяются самые передовые технологии в отрасли, но вместе с этим сохраняется простой дизайн, обеспечиваются высокая производительность и надежность.

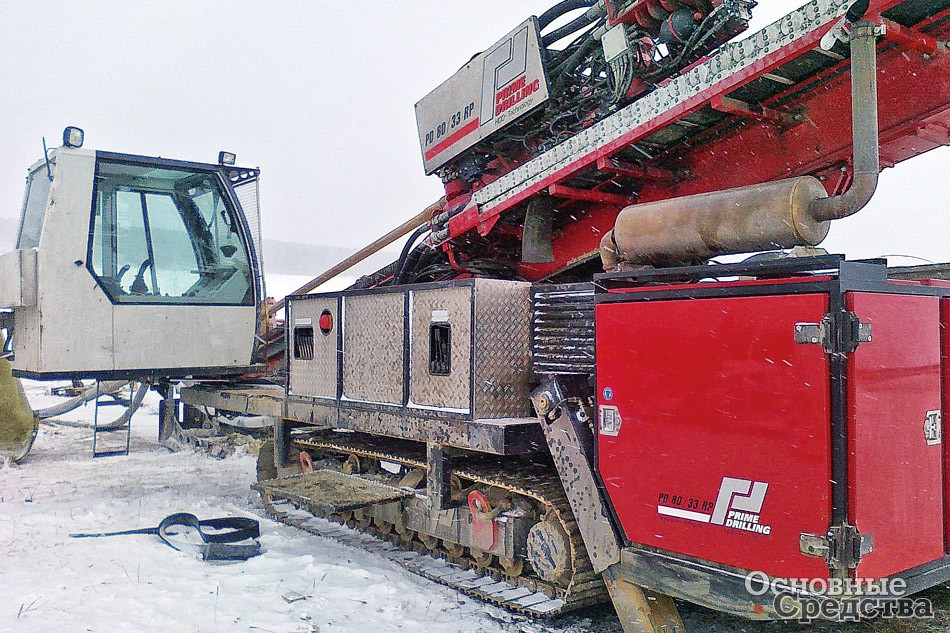

Приоритетом для компании Prime Drilling является качество продукции, которая конструируется, производится и собирается в г. Венден (Германия) с 1999 г. Модульная концепция предоставляет клиенту свободу выбора силы тяги и крутящего момента для буровой установки, которая производится по индивидуальному заказу с учетом пожеланий клиента. Сейчас в мире успешно эксплуатируется более 150 буровых установок Prime Drilling с силой тяги от 300 до 1000 кН. Они позволяют пробурить скважины длиной до 1200 м и диаметром до 1200 мм. Сервисная поддержка осуществляется в режиме 24 часа/ 7дней в неделю. Кроме этого компанией предлагается стандартное и дополнительное оборудование, такое как кран для поднятия бурильных труб, механизм подачи бурильных труб, манипулятор, система контроля параметров бурения, бурильные трубы, расширители, вертлюги, насосные и смесительные узлы, измерительное оборудование и другие необходимые аксессуары для ГНБ. Особенностью компактных установок Prime Drilling является наличие бортового насоса PD-X.1.000-C для экономии места и времени транспортировки, а также обеспечения большей гибкости.

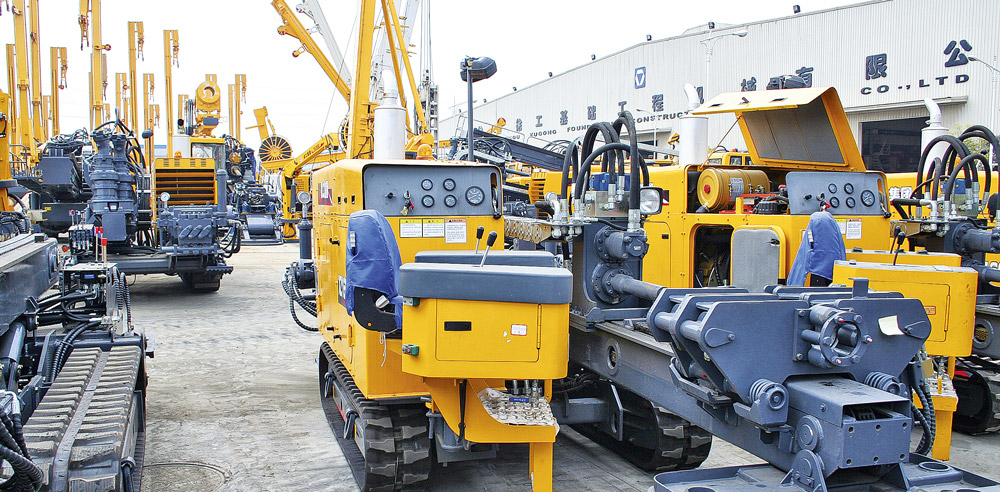

Китайские производители традиционно могут предложить значительно более низкую цену на свою продукцию, но при этом техника ГНБ, поставляемая из Китая, далеко не всегда соответствует мировым стандартам качества. Новинка от Forward (КНР) – миди-установка ГНБ RX33x120 – оснащена двигателем мощностью 176 кВт. Основное назначение по замыслу изготовителей – это строительство водопроводов, канализационных коллекторов, тепловых сетей, газопроводов, нефтепроводов, а также прокладка футляров для кабелей связи и электрокабелей в городских и полевых условиях. Основные характеристики комплекса: усилие тяги – до 330 кН, крутящий момент на низкой передаче – до 14 000 Н.м, максимальная скорость вращения – 180 об/мин и скорость подачи – 42 м/мин.

Проблемы развития

Развитие телекоммуникационных сетей и волоконно-оптических линий связи создает потребности в компактных установках ГНБ для города. С увеличением объема работ объем инвестиций в такую технику тоже растет. Подрядчики хотят работать на небольших, маневренных и в то же время достаточно мощных установках. Плотная застройка городов и развитие их инфраструктуры делает прокладку коммуникаций методом ГНБ все более актуальной, потому что открытый способ прокладки не всегда доступен.

Если говорить об использовании технологии ГНБ в нефтегазовом секторе, то большое количество оставшихся от СССР переходов различного назначения, в том числе магистральные нефте- и газопроводы, построенные открытым траншейным способом, вырабатывают свой ресурс и требуют замены. Таким образом, потенциал рынка подземной инфраструктуры практически безграничен. На вопрос, какие трудности приходится преодолевать специалистам горизонтально-направленного бурения, наверное, найдется много эмоциональных ответов. Одной из проблем можно считать надлежащий объем инженерных изысканий и проектирования. Бóльшая часть ошибок, проявляющихся на стадии строительства, является следствием неполноты исходных данных, недостатка достоверной информации о состоянии подземного пространства и неточностей в проектной документации.

К особенностям работы в нефтегазовой отрасли и с госкомпаниями можно отнести то, что каждый крупный заказчик создает свою нормативную базу, при том, что нормативно-технической документации федерального уровня пока не существует.

Еще одной проблемой, стоящей перед рынком ГНБ сегодня, причем не только в России, но и во всем мире, является недостаток квалифицированных и надежных бурильщиков. Надо отметить, что два ведущих производителя оборудования для ГНБ – Vermeer и Ditch Witch – уже приступили к реализации масштабных программ, направленных на оказание помощи в обучении операторов ГНБ. Преимущество этих компаний в том, что они работают в этом направлении совместно со своими дилерами, рассредоточенными по всему миру. В частности, Ditch Witch предлагает интерактивное обучение, комплексную учебную программу, включающую работу в аудитории в течение нескольких дней, подготовку на имитаторе ГНБ для понимания принципов управления машиной или совершенствования своих навыков, а также на смоделированной рабочей площадке для получения практического опыта работы с оборудованием.
