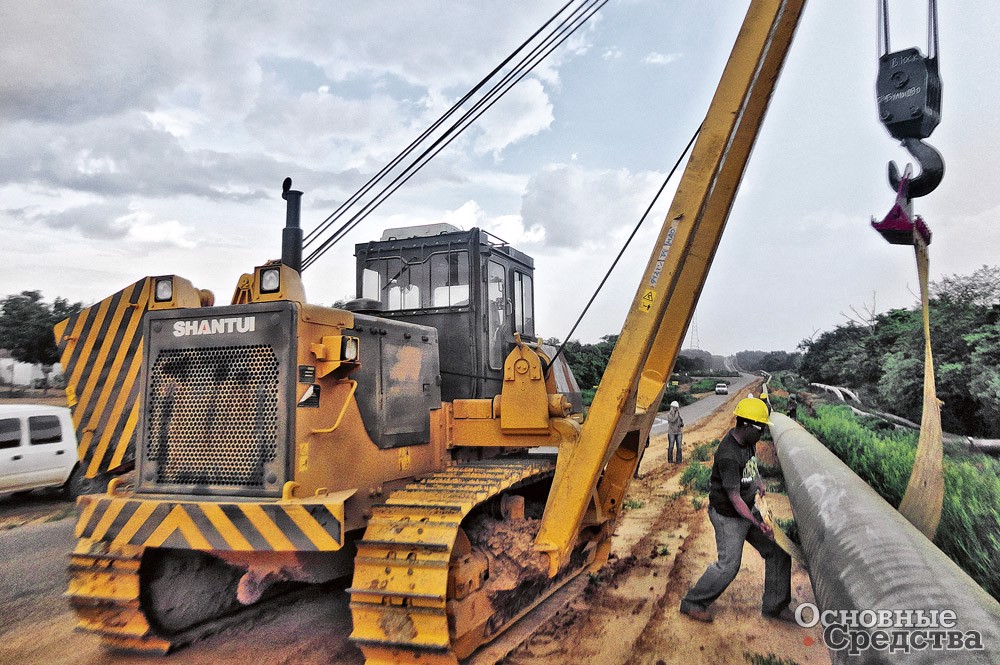

SP45Y

Трубоукладчики SHANTUI

Обзор модельного ряда

Компания ООО «СтройИмпортТехника», являясь эксклюзивным дистрибьютором Shantui Construction Mashinery Co., Ltd на территории Российской Федерации, предлагает российским потребителям обширную гамму строительно-дорожной техники. Это бульдозеры гидромеханические, бульдозеры гидростатические, трубоукладчики, погрузчики фронтальные, экскаваторы гусеничные, катки грунтовые, катки дорожные, автогрейдеры.

В этой статье речь пойдет об особенностях трубоукладчиков SHANTUI, познакомимся с модельным рядом и техническими характеристиками этих машин.

Производство трубоукладчиков SHANTUI началось в 1999 г. Они были разработаны на базе надежных и неприхотливых в эксплуатации бульдозеров, которые пользуются высоким спросом в Китае и отлично зарекомендовали себя в России. Однако, вместо того чтобы при создании нового типа машин слепо скопировать имеющиеся в бульдозерах конструктивные решения, специалисты SHANTUI по­шли дальше и создали абсолютно новое специализированное изделие для этой области применения. В результате был создан модельный ряд трубоукладчиков, которые так же прочны и надежны, как знаменитые бульдозеры SHANTUI.

Трубоукладчики применяются на очень ответственных и трудоемких этапах возведения трубопроводов, поэтому от их надежности и функциональных возможностей зависит благоприятный исход всего предприятия. Особые сложности связаны с тем, что большинство нефтяных и газовых магистралей прокладываются в районах с экстремальными климатическими условиями. Работу в таких условиях выдержит не каждый человек, и не каждая машина способна функционировать при температуре до –50 °C. Однако трубоукладчики из Китая производства компании Shantui Construction Machinery Co., Ltd уже долгое время демонстрируют безотказную и эффективную работу в сложных климатических условиях и при этом отличаются привлекательной ценой.

Модельный ряд трубоукладчиков SHANTUI включает в себя четыре модели: SP25Y, SP45Y, SP70Y и SP90Y.

Технические характеристики трубоукладчиков SHANTUI
Модель Эксплуатационная масса, кг Грузоподъемность, т Мощность двигателя, кВт
SP25Y 22 000 25 120
SP45Y 34 000 45 169
SP70Y 49 500 70 235
SP90Y 55 000 90 257

Пропорциональный контроль давления в гидравлической системе трубоукладчиков SHANTUI делает управление легким. Единственная рукоятка может легко управлять как стрелой, так и крюком. Устойчивость и стабильность шасси надежно обеспечивается жестким соединением между рамой ходовой части и рамой машины, длинными и широкими гусеницами, а также противовесом. Импортные компоненты гидравлической системы обеспечивают надежность и эффективность работы трубоукладчиков SHANTUI. Крюк может быть быстро опущен для защиты людей и машины при чрезвычайных нагрузках. Автоматика показывает угол и вылет стрелы, высоту поднятия крюка и величину поднятого веса, подает автоматический тревожный сигнал и ограничивает работу, если нагрузка превышает максимальное разрешенное значение. Электронная система мониторинга, смонтированная на шасси, контролирует рабочий процесс и подает тревожный сигнал в случае опасности.

Трубоукладчики SHANTUI удобны при транспортировке, так как стрела и противовес могут легко демонтироваться и монтироваться. Стрела и противовес могут быть легко смонтированы непосредственно на месте работы трубоукладчика. Кабина оператора оборудована кондиционером и отопителем.

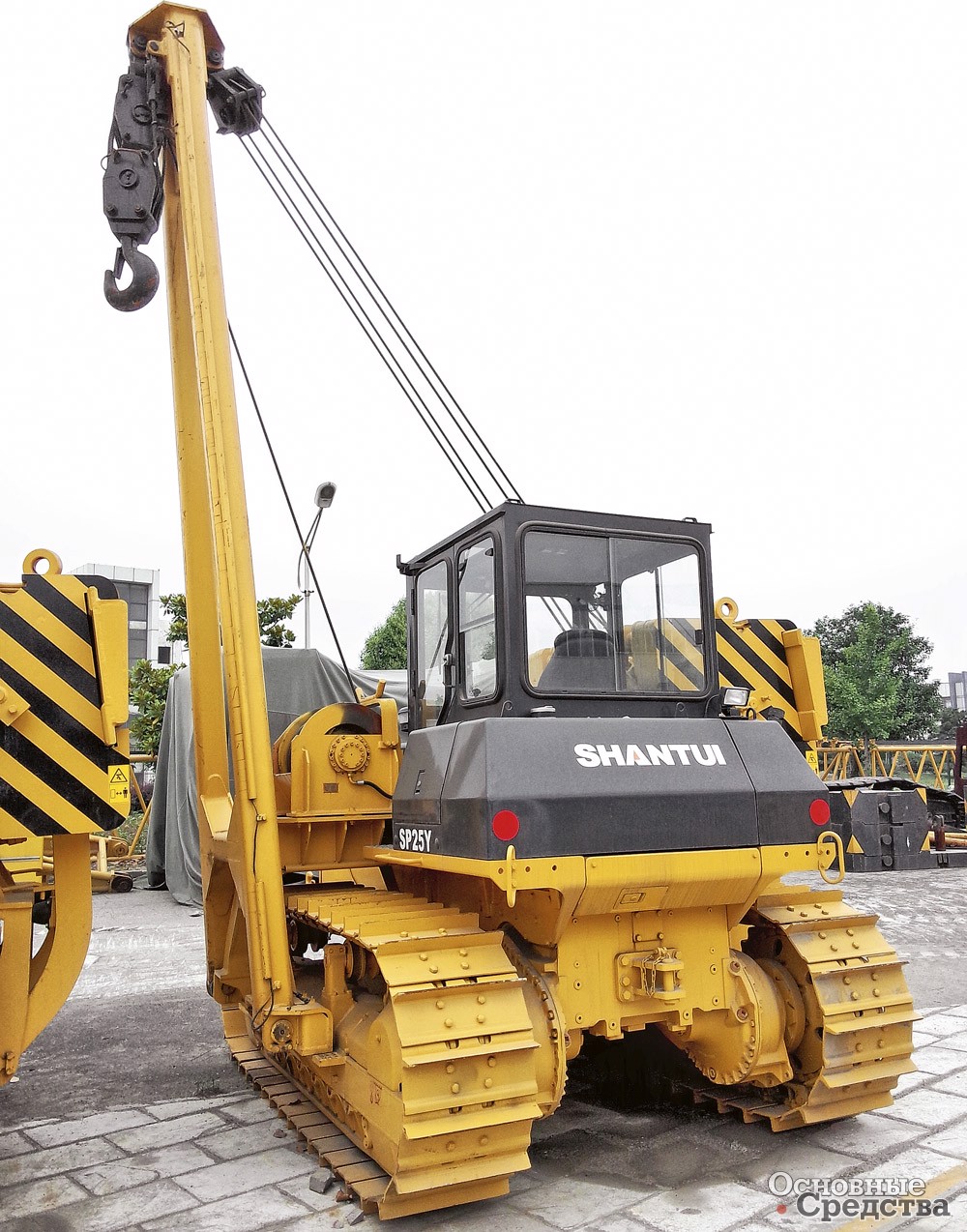

SP25Y

Трубоукладчик SHANTUI SP25Y

Трубоукладчик SHANTUI SP25Y является собственной разработкой конструкторского бюро корпорации SHANTUI. Машина массой 22 т, максимальной грузоподъемностью 25 т, со стрелой 5,5 м создана на базе надежного бульдозера SHANTUI SD16 и оснащена тем же дизельным силовым агрегатом Weichai WD10G178E25. Если высота подъема в 4,4 м при стандартной стреле не устраивает заказчика, есть возможность установки стрелы длиной 6,1 м.

Благодаря компактным размерам SHANTUI SP25Y обладает хорошей маневренностью. Низкий центр тяжести позволяет трубоукладчику SHANTUI SP25Y работать на уклонах до 30°.

Трубоукладчик SHANTUI SP45Y

Трубоукладчик SHANTUI SP45Y создан на базе бульдозера SHANTUI SD22.

Данная модель оснащена двигателем Cummins NTA855-C280, отличающимся высокой экономичностью и соответствующим современным экологическим стандартам. Двигатель оснащен эффективной системой охлаждения и защищен от перегрева. Управление стрелой производится при помощи небольшого и чувствительного джойстика. Безопасность производимых работ обеспечивается ограничителем момента, ограничителем скольжения лебедочного троса, ограничителем груза, а также электронной системой мониторинга и оповещения при возникновении неполадок и возможных аварийных ситуаций. Все операции, производимые при помощи стрелы, осуществляются в автоматизированном режиме.

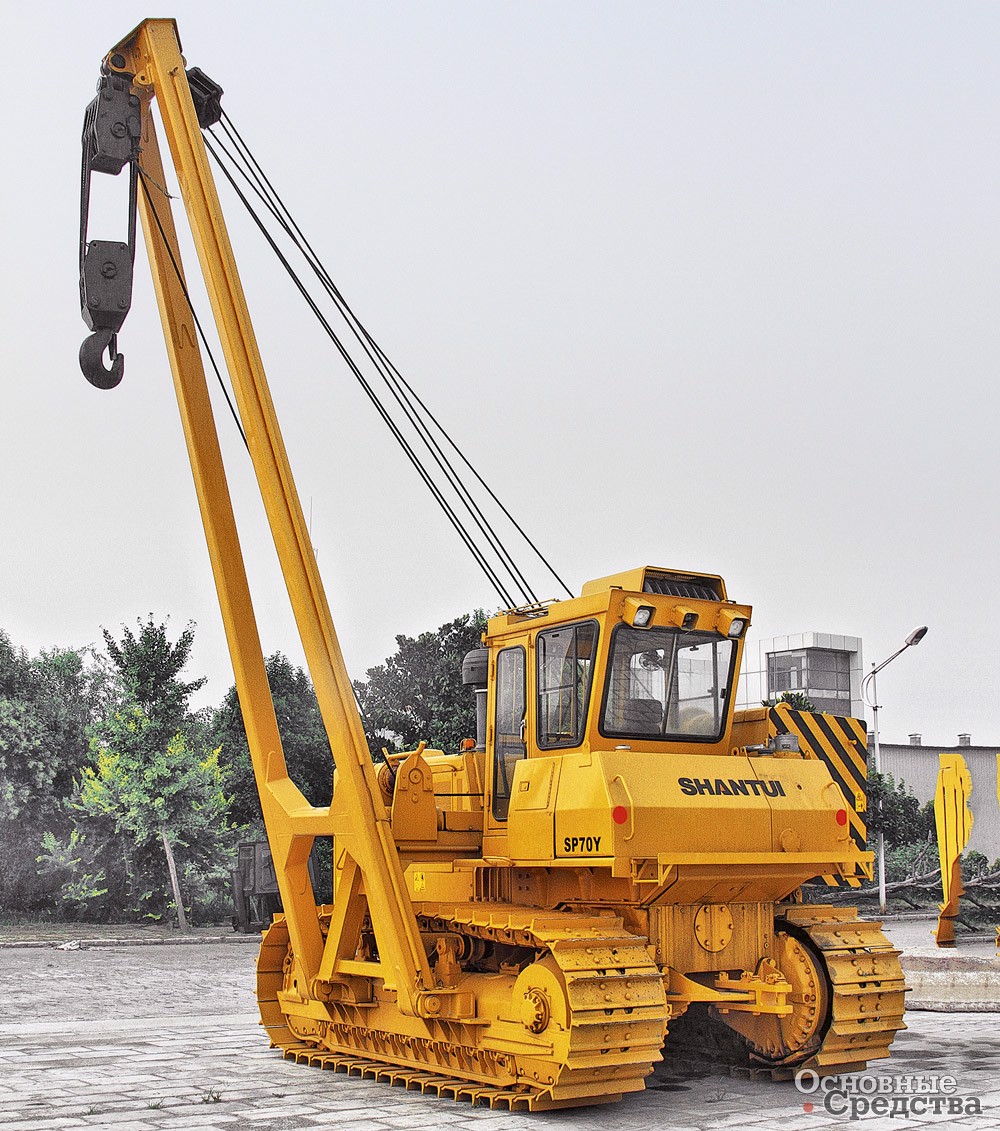

SP70Y

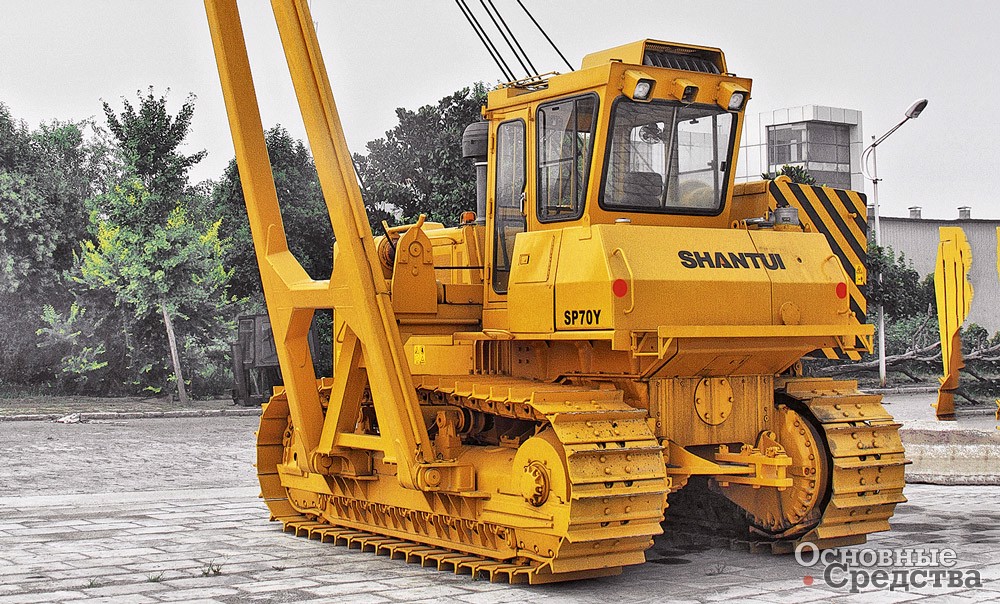

Трубоукладчик SHANTUI SP70Y

В основе трубоукладчика SHANTUI SP70 лежит хорошо зарекомендовавший себя бульдозер SD32. Установка противовеса дала прирост собственной массы до 49,5 т, что позволило использовать трубоукладчик с нагрузкой до 70 т. SP70 очень устойчив благодаря длинной гусеничной тележке с 9 опорными катками и башмаками 760 мм с однопрофильным грунтозацепом. Трубо­укладчик предназначен для работы в суровых условиях эксплуатации, поэтому особое внимание уделено качеству металла и общей прочности конструкции. Кабина оператора оборудована с расчетом на непрерывную и продолжительную работу.

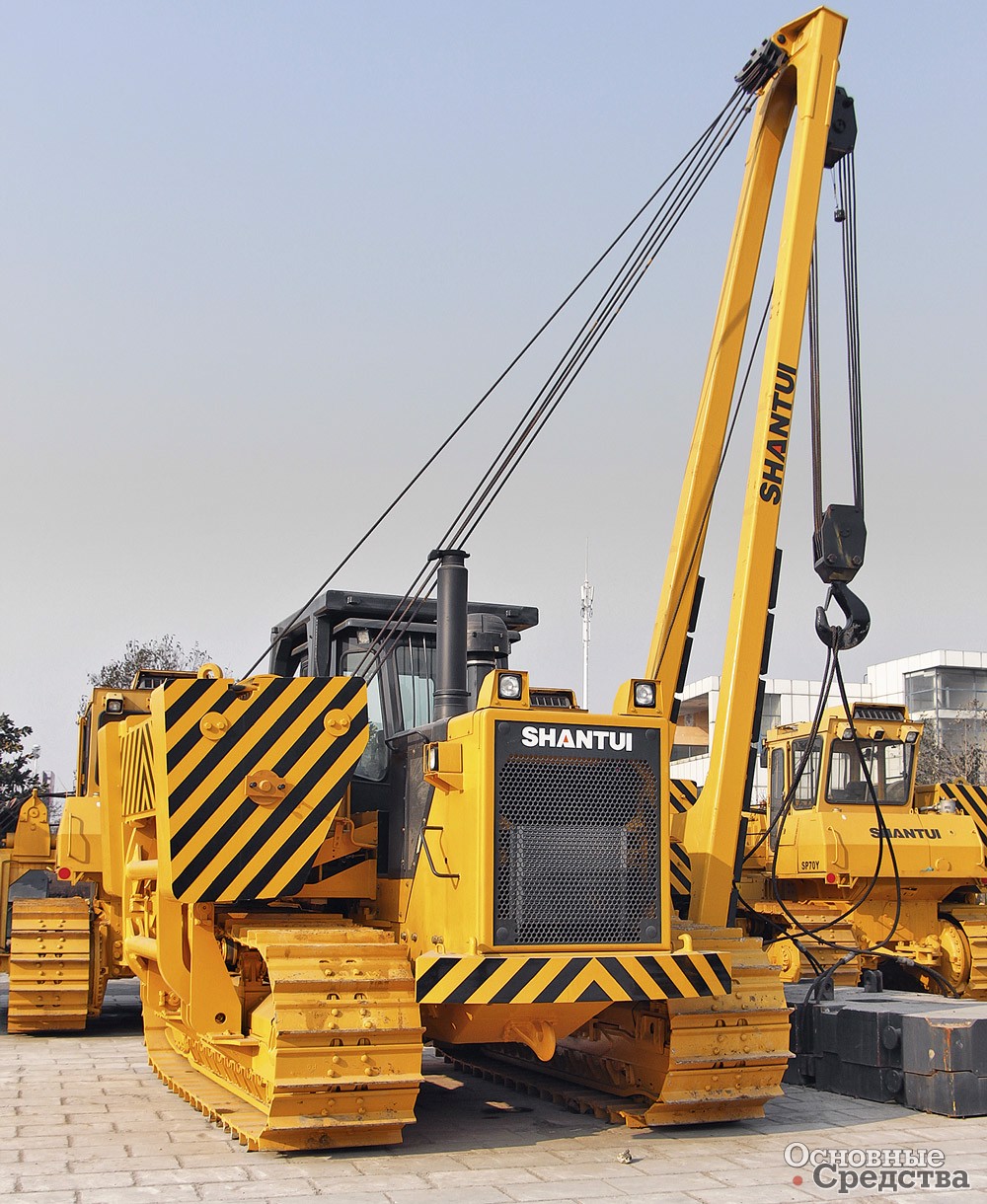

SP90Y

Трубоукладчик SHANTUI SP90Y

Трубоукладчик SHANTUI SP90Y является самым мощным и грузоподъемным в своем семействе. Двигатель CUMMINS NTA855-C360, сверхустойчивое шасси, единая система управления лебедкой и стрелой, автоматический контроль нагрузки стрелы, усиленное крепление ходовой части обеспечивают надежную работу в любых климатических условиях. Кондиционер входит в стандартную комплектацию.

Основные технические характеристики трубоукладчиков SHANTUI
Модель SP25Y SP45Y SP70Y SP90Y
Двигатель Weichai WD10G178E25 Cummins NTA855-C280S10 Cummins NTA855-C360S10 Cummins NTA855-C360S10
Мощность, кВт (л.с.) 120 (163) 169 (230) 235 (320) 257 (350)
Грузоподъемность, т 25 45 70 90
Эксплуатационная масса, кг 22 000 34 000 49 500 55 000
Габаритные размеры (ДхШхВ), мм 4000х3280х2954 4750х3690х2700 5560х3940х3395 5650х3940х3600
Радиус разворота, мм 2950 3200 3950 3950
Ширина колеи, мм 2050 2250 2380 2490
Длина опорной поверхности, мм 2635 3050 3620 3620
Башмак, мм 560/ 610 610/ 660 760 860
Давление на грунт, МПа 0,07/ 0,065 0,086/ 0,078 0,086 0,086
Длина стрелы, м 5,5/ 6,1 6,5/ 7,5 7,3/ 9,0 8,6
Высота подъема стрелы, мм 4400/ 5200 5250 6550/ 8150 7000
Вылет стрелы, м 1,22– 5,4/ 1,2 –6,3 1,22–6,65 1,2–7,2/ 1,2–8,8 1,2–8,9
Скорость подъема крюка, м/мин 0–12 0–6 0–6 0–6


Трубоукладчики являются незаменимыми машинами при создании нефтегазо- и водопроводов. Применение данной спецтехники облегчает монтаж труб и оборудования, увеличивая скорость выполнения работ.

Трубоукладчики SHANTUI обладают высокой маневренностью и проходимостью, что позволяет применять их практически везде.

Производство трубоукладчиков SHANTUI соответствует мировым стандартам.

Конструкторское бюро SHANTUI имеет обратную связь с покупателями и при необходимости может вносить технические изменения в конструкцию трубоукладчиков.

Выбирая трубоукладчики SHANTUI, покупатели приобретают функциональную и надежную технику высокого качества.

Компания ООО «СтройИмпортТехника» эксклюзивный дистрибьютор Shantui Construction Mashinery Co., Ltd на территории Российской Федерации, обеспечивает технику SHANTUI запасными частями, расходными материалами и сервисным обслуживанием по доступным ценам во время всего срока эксплуатации.
