Белоручек просят не беспокоиться (Часть 2)

Как мыть строительную технику и оборудование с помощью мойки высокого давления

Ответы на популярные вопросы о мойках высокого давления (ВД)

Что дает добавление в воду химических моющих средств?

Чистая вода не способна эффективно отмыть маслянистые загрязнения, потому что они удерживаются на поверхности за счет сильных химических связей. В таких случаях рекомендуется использовать моющие средства, которые действуют как эмульгатор, проще говоря, разрушают химические связи и обеспечивают смешивание воды и масел в виде эмульсии. Также горячая вода и пар способны растапливать жиры и смазочные материалы, это помогает действию моющих средств, а в случае несильных загрязнений позволяет обходиться только горячей водой. Для удаления грязевой эмульсии требуется механическая энергия, которая в случае использования аппаратов ВД создается потоком воды под высоким давлением. Обычно соотношение воды и моющего средства в потоке составляет от 12:1 до 18:1, то есть моющего средства расходуется довольно много.

Процесс мойки с применением моющих средств может состоять из одной или двух стадий.

Мойка с непосредственным приводом насоса от ДВС

Двухстадийный метод. Если машина сильно загрязнена и на ней имеются целые отложения грязи, рекомендуется использовать метод мойки в два этапа. Моющее средство при этом может наноситься разными способами. Например, в большинстве аппаратов ВД можно добавлять в поток воды моющие средства с помощью интегрированного инжектора. На моечный пистолет устанавливается сопло-инжектор с отверстием большого диаметра. Поскольку отверстие большого диаметра создает меньше сопротивления потоку воды, поток воды, выйдя из насоса и проходя через инжектор, увеличивает скорость и за счет этого создает в корпусе инжектора небольшое разрежение, под действием которого засасывается моющее средство, которое подводится к инжектору по трубке из бачка для моющих средств. При таком расположении инжектора вода с моющим средством подается при низком давлении, обычно около 30 бар. Далее моющему средству дают некоторое время, чтобы подействовать, обычно 3–5 минут, а затем меняют (или переключают) сопло на другое, с малым диаметром отверстия, т. н. «сопло высокого давления», и с помощью струи под высоким давлением смывают грязь.

Для удобства смены сопел компания Kärcher, например, предлагает фирменное трехпозиционное сопло с ручным переключением, которое позволяет простым поворотом насадки сделать рабочим одно из трех сопел различного диаметра, встроенных в насадку. Преимуществом такой конструкции является экономное расходование моющего средства по сравнению с подачей непосредственно из насоса и возможность более точно регулировать расход моющего средства с помощью встроенного в систему инжектора дозатора. Также хорошей альтернативой инжектору может являться пенная насадка, которая аналогична по принципу действия, но при этом ее сопло формирует пышную пену, структура которой обеспечивает лучшее удержание моющего средства и как следствие более эффективное его воздействие на наклонных и вертикальных поверхностях.

Одностадийный метод. В этом случае моющее средство попадает в водяную струю через насос ВД и действует на очищаемые поверхности одновременно с ударным воздействием струи. Воздействие моющего средства на очищаемые поверхности усиливается механическим действием потока воды. Поэтому во время мойки не нужно менять сопла или устанавливать пенную насадку. Подача моющего средства регулируется поворотом встроенного в аппарат дозатора. Однако не все модели аппаратов ВД имеют возможность подачи моющих средств таким способом, такое решение характерно в основном для аппаратов с подогревом воды суперкласса. Преимуществами данного метода являются меньшие затраты времени. Главный недостаток этого способа, как правило, повышенный расход моющего средства по сравнению с использованием двухстадийного метода.

Кроме того, длительное воздействие разнообразных моющих средств от различных производителей на насос ВД может сокращать срок его службы, особенно если насос не промывается чистой водой каждый раз после применения моющего средства.

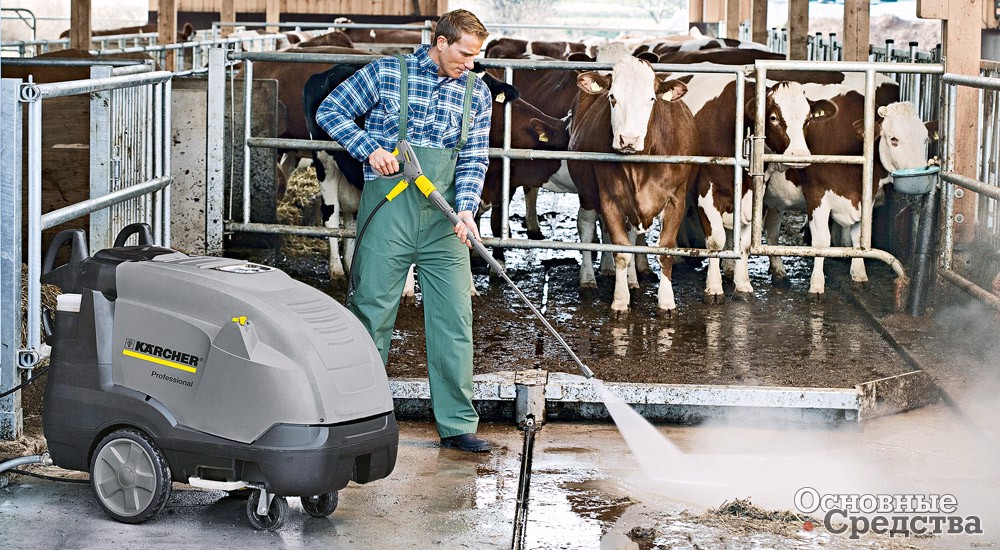

Мойка коровника
Почему важно, чтобы в установку поступало достаточное количество воды?

Недостаточное поступление воды в моечную установку ВД почти наверняка приведет к повреждению плунжерного насоса ВД, который должен непрерывно перекачивать заданное количество воды. Если необходимого количества воды не поступает, в насосе создается разрежение, и при наличии неплотностей в насос вместо воды может засасываться воздух. Это приводит к возникновению кавитации, которая может очень быстро разрушить наиболее слабые детали насоса, включая уплотнения. При продолжительной кавитации могут пострадать и упрочненные детали, например седла клапанов. Воздействие кавитации настолько велико, что могут поломаться даже шатуны, плунжеры и возникнут трещины в головке насоса.

Подобную аварию можно предотвратить, если постоянно следить, чтобы в насос поступало достаточное количество воды, а все трубопроводы имеют необходимую пропускную способность и не имеют утечек. Специалисты рекомендуют, чтобы диаметр подводящего воду трубопровода был, как минимум, в 1,5 раза больше диаметра отверстия для впуска воды в насосе. Способствовать сокращению подачи воды в насос могут многие факторы: перегибы, скручивания, а также чрезмерная длина шлангов, подающих воду; заедания клапанов; высокая температура, нестабильность подачи и слабое давление поступающей воды; нахождение моечной установки на одном уровне или выше уровня источника воды, например цистерны.

Практически ни одна из марок водяных насосов не оснащается «системой защиты от работы при недостатке воды», поэтому необходимо уделять внимание обеспечению надежного водоснабжения мойки ВД.

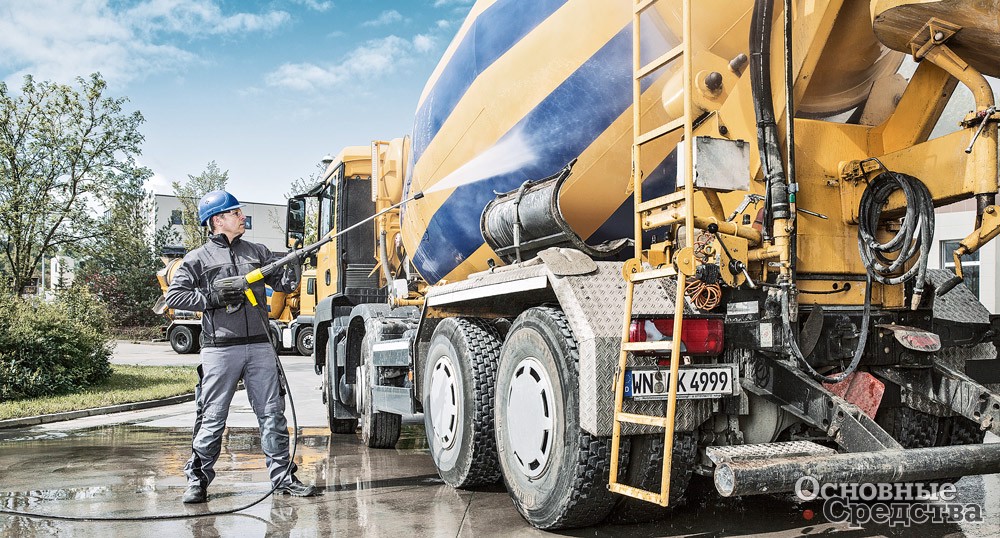

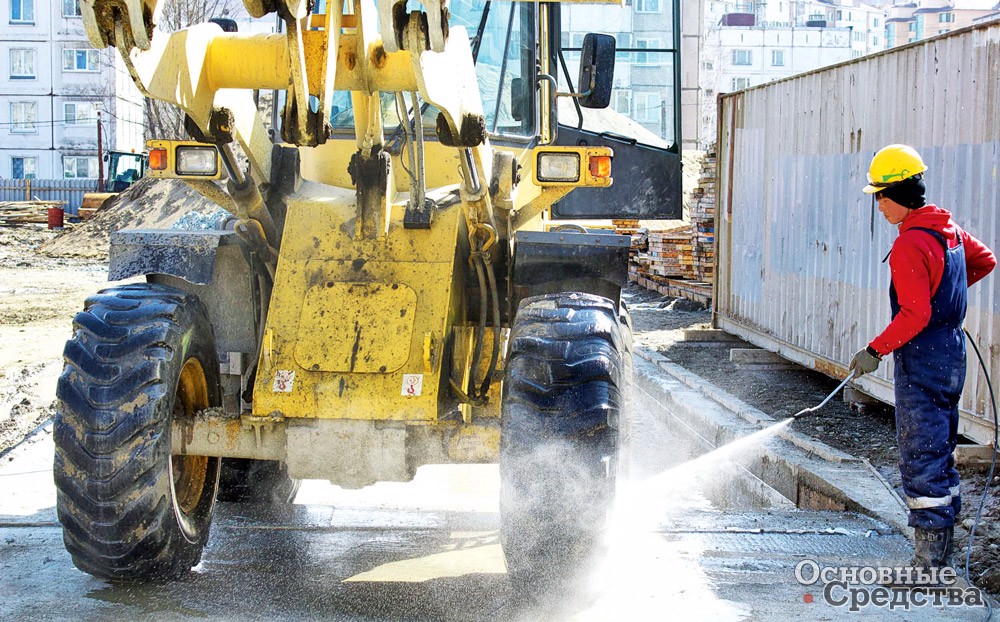

Мойка колес строительной техники
Что такое разгрузочный клапан?

Когда оператор отпускает курок моечного пистолета, прекращая подачу воды, в шланге, подводящем воду от насоса к пистолету, возникает «скачок» давления. Разгрузочный клапан служит для того, чтобы сбрасывать это давление. Резкое повышение давления вызывает перемещение управляющего поршня в разгрузочном клапане в положение, при котором водяной поток направляется в кольцевой контур в головке насоса. Поскольку вода не покидает головку насоса, манометр установки начинает показывать «0» давления. Такой режим работы мойки, когда вода циркулирует по замкнутому контуру в головке насоса при нулевом избыточном давлении, называется «байпас». Вода будет циркулировать по замкнутому контуру до тех пор, пока курок моечного пистолета снова не будет нажат.

Когда же мойка находится в рабочем режиме, в т. н. «режиме давления», разгрузочный клапан поддерживает величину давления, сбрасывая лишнее.

Разгрузочный клапан состоит из металлического управляющего поршня, уплотнительных колец, шарикового обратного клапана, его седла и в зависимости от конструкции перепускного клапана или шарика из нержавеющей стали. Все эти движущиеся детали подвергаются значительному износу, поскольку срабатывают под воздействием высокого давления каждый раз, когда оператор нажимает или отпускает курок моечного пистолета. По этой причине разгрузочный клапан изнашивается быстрее любого другого узла насоса мойки ВД.

Если разгрузочный клапан работает нечетко, другие компоненты мойки ВД будут испытывать чрезмерные нагрузки и могут быстро выйти из строя. Поэтому, если разгрузочный клапан начинает плохо работать, его следует немедленно отремонтировать или заменить. Характерные признаки неисправной работы разгрузочного клапана: внезапные падения давления, вместо плавного включения режима байпаса – резкое включение, либо режим байпаса вообще не включается, когда отпускают курок моечного пистолета.

Мойка ВД с ременным приводом насоса

Разгрузочный клапан устанавливается либо внутри, либо снаружи головки насоса. В большинстве современных насосов разгрузочный клапан находится внутри конструкции, встроен в боковую часть головки насоса. Мойки ВД более старых выпусков и профессионального класса оснащены разгрузочным клапаном, установленным снаружи на боковой стороне головки насоса с байпасным шлангом, который проходит от разгрузочного клапана к входу для воды или к резервуару. В конструкции с наружным расположением разгрузочного клапана протяженность контура байпаса немного длиннее и поиск неисправностей немного проще, но такая компоновка дороже и более подвержена внешним неблагоприятным воздействиям, вызывающим возникновение утечек в контуре.

Разгрузочный клапан вызывает больше всего проблем в мойках ВД. К сожалению, многие потребители не знают этого и, выбирая мойку ВД, не обращают внимания на качество разгрузочного клапана.

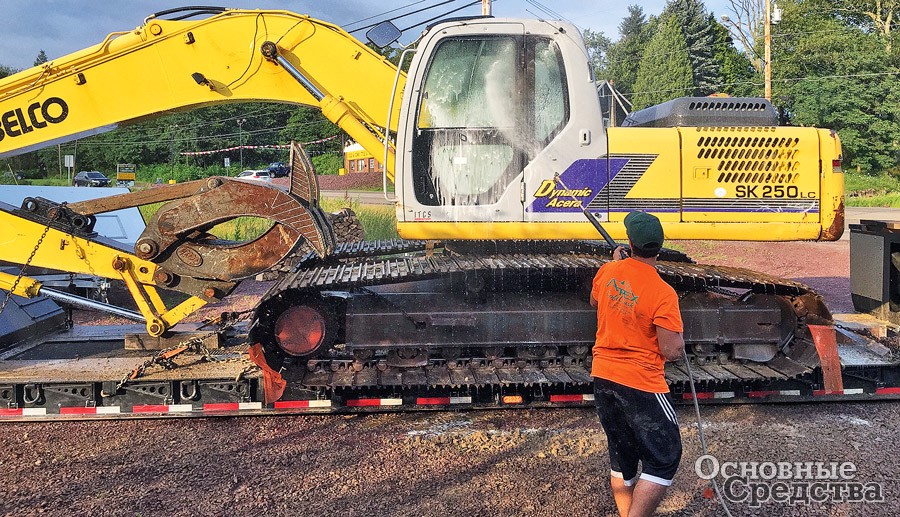

Мойка кабины экскаватора
Что может случиться, если оставить мойку ВД работать в режиме байпаса?

Во время циркуляции в головке насоса в режиме байпаса вода быстро нагревается. Если у насоса плунжеры керамические, как в большинстве моек ВД профессионального класса, керамика действует как теплоизолятор, не давая теплу уходить из головки насоса. Уже через несколько минут температура головки насоса поднимется до уровня, при котором компоненты насоса могут повредиться – сначала резиновые уплотнения, потом пластмассовые корпуса клапанов, а затем и керамические плунжеры.

Поэтому многие мойки ВД оснащены предохранительным термоклапаном, установленным сбоку на головке насоса. Когда температура воды поднимается до определенного значения (обычно это 60–65 °С), клапан срабатывает и сливает горячую воду прямо на землю. В головку насоса поступает холодная вода и охлаждает насос. Однако приток холодной воды может вызвать резкий скачок температуры, и если керамические плунжеры сильно нагрелись, они могут треснуть. Поэтому не рекомендуется оставлять мойку ВД работать в режиме байпаса дольше, чем на несколько минут.

Впрочем, существуют насосы высокого класса качества, у которых плунжеры из нержавеющей стали покрыты керамикой. Эти высокотехнологичные плунжеры отлично переносят резкие скачки температур, а также служат проводником тепла, вырабатываемого во время работы в режиме байпаса. Они передают тепло маслу, стекающему в поддон в корпусе насоса.

В некоторых моделях насосов устанавливается система тепловой защиты, автоматически отключающая моечную установку в случае перегрева насоса.

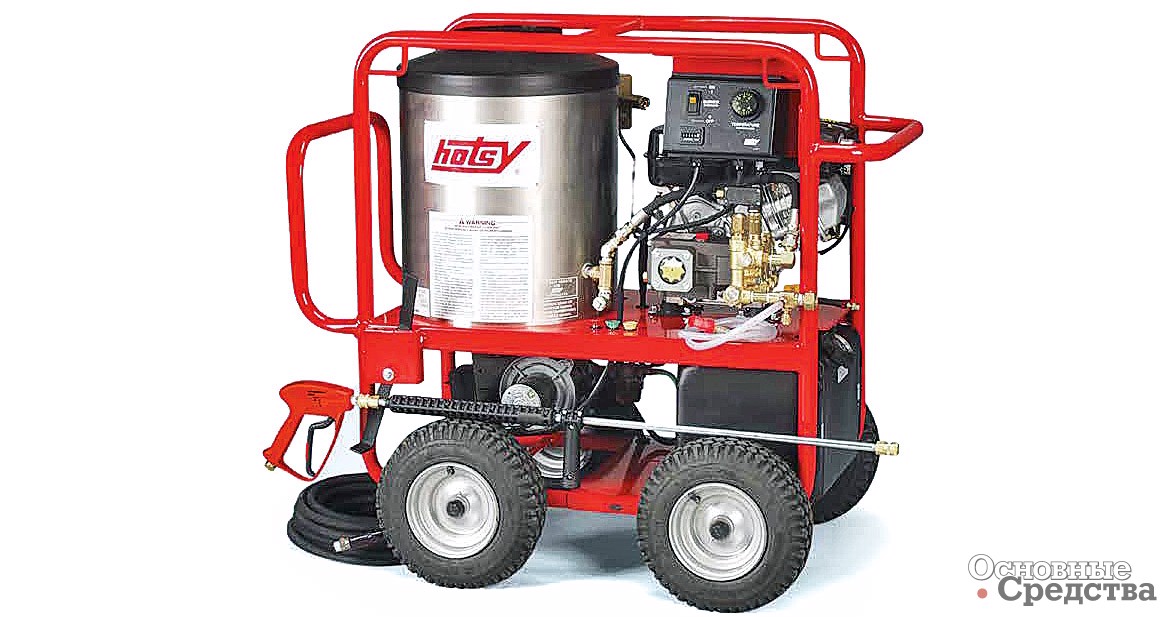

Мобильная моечная установка ВД с подогревом воды
Можно ли подавать горячую воду в аппарат ВД без подогрева?

Горячая вода отмывает лучше холодной – это всем известный факт. Поэтому иногда владельцы пытаются подавать горячую воду в мойки ВД, рассчитанные на работу на холодной воде, в надежде на то, что это позволит очищать загрязнения эффективнее.

Некоторые специалисты категорически заявляют, что следует использовать только холодную воду. И действительно, в инструкциях по эксплуатации на аппараты без подогрева воды, указано, что максимально допустимая температура воды на входе должна быть не более 60 °С. Дело в том, что температура 60 °С является предельно допустимой для уплотнений насоса ВД, изготовленных из резины и пластика. Если насос нагреется еще сильнее, эти детали могут выйти из строя. Когда насос переходит в режим работы байпаса (т. е. горячая вода циркулирует внутри насоса по замкнутому контуру), его температура быстро, в течение нескольких минут, увеличивается и становится намного выше 60 °С, иногда достигая 95 °С. Если насос будет часто работать при таких условиях, срок службы его уплотнений существенно сократится относительно их нормального ресурса.

Владелец аппарата может заметить, что масло в баке, используемое для смазки и охлаждения приводного элемента насоса ВД, стало белесым, потому что вода начинает проникать через теряющие работоспособность уплотнения. В этом случае масло и уплотнения следует немедленно заменить.

В итоге ответ на вопрос будет таким: подавать горячую воду в моечный аппарат ВД можно, но это будет сопряжено с высоким риском поломки, что неизбежно приведет к увеличению объема сервисного обслуживания, в свою очередь, менее ощутимый, в сравнении с аппаратами с подогревом воды, потому, что при прохождении через насос и шланг вода сильно остывает, тогда как при подогреве специальным нагревательным элементом (дизельная горелка или бойлер), как это реализовано в аппаратах ВД с подогревом, на выход вода подается горячей. При покупке рекомендуется выбирать моечную установку ВД с надежной системой тепловой защиты.

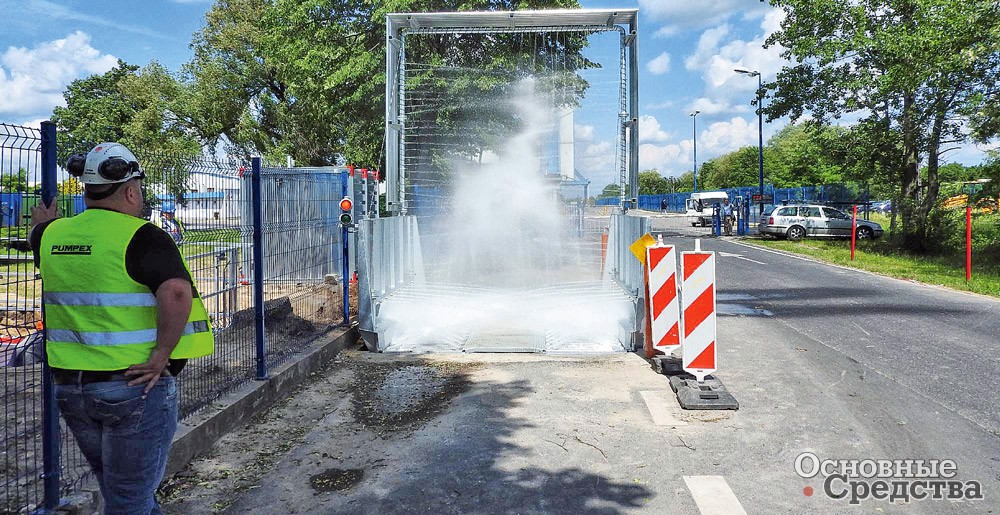

Простейшая и эффективная моечная установка для техники, выезжающей со стройплощадки
Как подбирать насадки для мойки ВД?

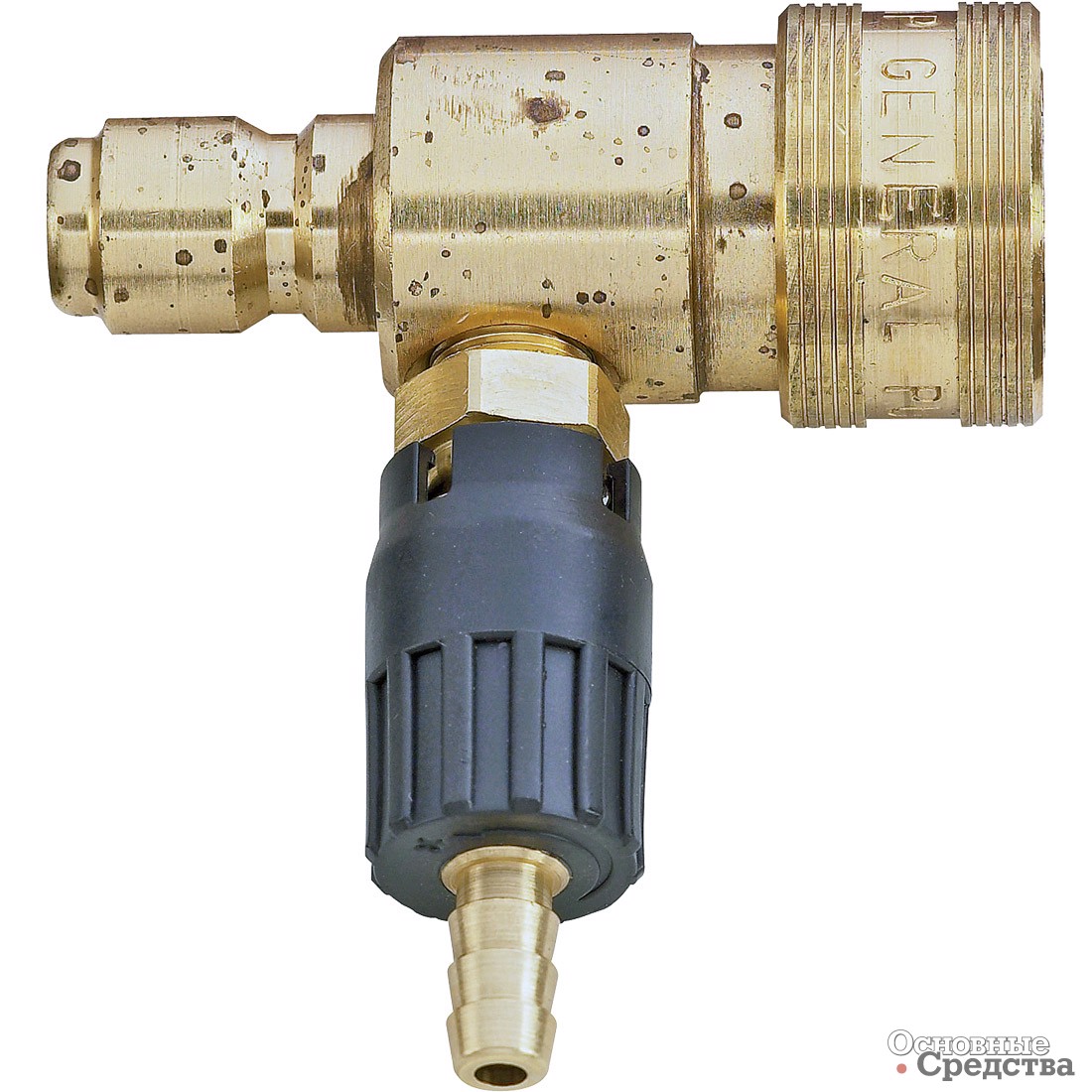

Насадка для подачи жидкого мыла

Следует использовать только насадки, рекомендованные производителем мойки. Для каждой моечной установки ВД специально подбираются диаметры отверстий в сменных насадках, согласованные с расходом и давлением водяного потока, нагнетаемого насосом, и мощностью двигателя, приводящего насос в действие. Если используется насадка со слишком малым отверстием, создающая высокое сопротивление потоку воды, на компоненты установки начинают действовать чрезмерно большие нагрузки, которые станут причиной повышенного износа деталей машины. Если же установить насадку со слишком большим отверстием, насос не сможет создать предписанного давления струи, эффективность моющей струи и производительность мойки будут недостаточными.

Для того чтобы оптимально использовать возможности струи воды и моющих средств, разработано много насадок, в частности, вращающиеся или для мытья больших плоских поверхностей – моющие насадки-щетки. Чем меньше угол распыления струи, тем сильнее реализуемое давление воды. Например, при давлении 140–210 бар струей с конусом от 0 до 20° можно смывать краску с деталей, срезать траву и тонкие корни, а также ветки с деревьев. Поэтому нужно работать с моечной установкой ВД очень осторожно: при попадании такая струя может рассечь кожу человека, как острый нож. Для менее агрессивного мытья поверхностей можно использовать насадки, формирующие струю с конусом 30–40°. Такая струя будет эффективно освобождать поверхности от загрязнений, не повреждая их.

Возможен ли самостоятельный забор воды аппаратами ВД из открытых водоемов или емкостей?

Рассмотрим основной рабочий компонент моечных аппаратов – насос высокого давления. Все подобные аппараты имеют трехпоршневой плунжерный насос. Данная разновидность насосов отличается способностью поршней всасывать жидкость при не заполненных в момент пуска цилиндрах (т. н. «сухое всасывание»). Всасывание обеспечивается поступательным движением поршня, при котором создается разрежение в полости под ним, и туда засасывается жидкость из подводящей (всасывающей) линии. При обратном ходе поршня во всасывающей линии закрывается клапан, предотвращающий утечку жидкости обратно, и открывается клапан на нагнетательной линии, который был закрыт при всасывании. Жидкость, которая находилась под поршнем, вытесняется в нагнетательную линию. Затем процесс повторяется.

Парогенератор на автомобильном шасси для мойки спецтехники

Таким образом, насос может закачивать воду из открытых водоемов и емкостей, например из бочек или баков. Однако следует использовать в мойке ВД только ту воду, в чистоте которой вы уверены. Во избежание попадания грязи входной патрубок должен быть оснащен дополнительным фильтрующим элементом. В противном случае насос может быстро выйти из строя. Во-вторых, вода со стороны всасывания должна подаваться непрерывно и должны исключаться утечки воды обратно в водоем или емкость, для этого всасывающий шланг следует оснастить обратным клапаном.

Также важный момент, который стоит учитывать: при работе в режиме самовсасывания нагрузка на рабочие элементы и уплотнения насоса возрастает. Чтобы снизить эти нагрузки, перепад высоты между уровнем, на котором установлен моечный аппарат, и уровнем воды должен быть минимальным: чем меньше перепад, тем с меньшей нагрузкой будет работать насос и меньше будут потери рабочего давления. Рекомендуется, чтобы длина всасывающего шланга составляла не более 7,5 м и разница по высоте не превышала 1,5 м. Предварительно воздух из шланга необходимо удалить, заполнив шланг водой, установленный обратный клапан предотвратит утечку воды.

Рекомендуется использовать шланг с диаметром проходного сечения не менее одного дюйма (25 мм). Емкость может находиться выше насоса, чтобы вода могла подаваться самотеком, это также снизит рабочие нагрузки на насос. В случае использования аппаратов ВД с подогревом воды, в которых вода предварительно поступает в поплавковую камеру и далее подается на насос, необходимо подключать всасывающий шланг непосредственно ко входу в насос. Заметим, что в любом случае давление на выходе в режиме самовсасывания будет несколько ниже, чем при подаче воды под напором от системы водоснабжения.

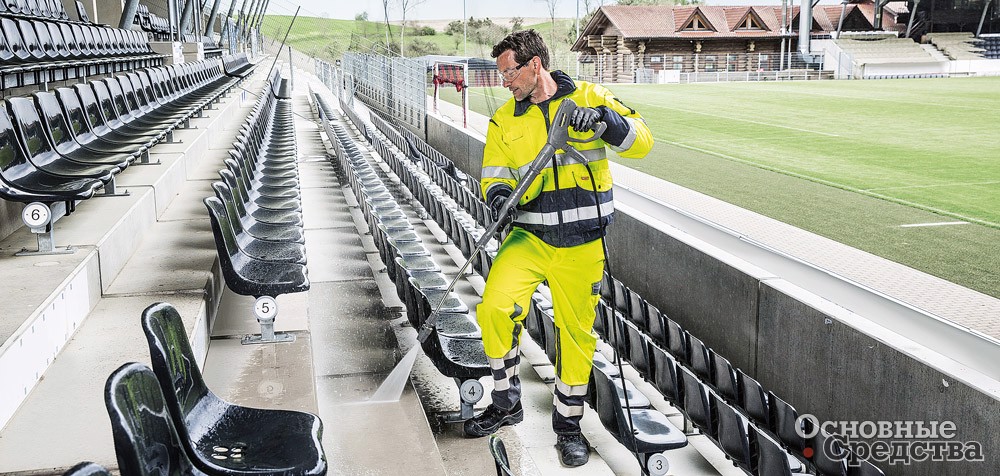

Мойки ВД универсальны, то есть могут иметь высокий коэффициент использования и рентабельность
Как владельцы сами выводят из строя свои мойки ВД?

Все мойки ВД нуждаются в большом объеме ТО. Вода, действующая под большим давлением, вызывает постепенный износ уплотнений, пружин и других деталей мойки ВД. Владелец мойки ВД любой марки и качества должен регулярно менять в ней уплотнения, клапаны и масло. Ошибки оператора часто приводят к увеличению расходов на ТО мойки ВД.

Работа мойки ВД без воды. Обычно в таких случаях насос мойки ВД выходит из строя в течение считанных минут. В отсутствие воды, которая охлаждает головку насоса и служит смазкой для уплотнений, температура в насосе быстро растет и разрушает его детали. Впрочем, существуют высококачественные насосы, которые способны не менее часа безопасно работать без воды.

Длительная работа в режиме байпаса. Когда мойка работает, а курок моечного пистолета не нажат и вода циркулирует по замкнутому контуру внутри насоса, температура воды в насосе быстро растет. Электрические мойки ВД бытового класса обычно не могут работать в режиме байпаса дольше пяти минут – после этого они теряют право на гарантийное обслуживание, потому что в результате быстрого роста температуры неизбежно повреждается водяной насос. По этой причине приходится каждый раз выключать мойку ВД, когда нужно прекратить подачу воды.

В мойках ВД профессионального класса эта проблема решается за счет установки предохранительного термоклапана, который сливает воду из насоса на землю, чтобы охладить насос. Если термоклапан не сработает, насос может полностью выйти из строя. Впрочем, известны высококачественные насосы уникальной конструкции, способные безопасно работать в режиме байпаса дольше часа.

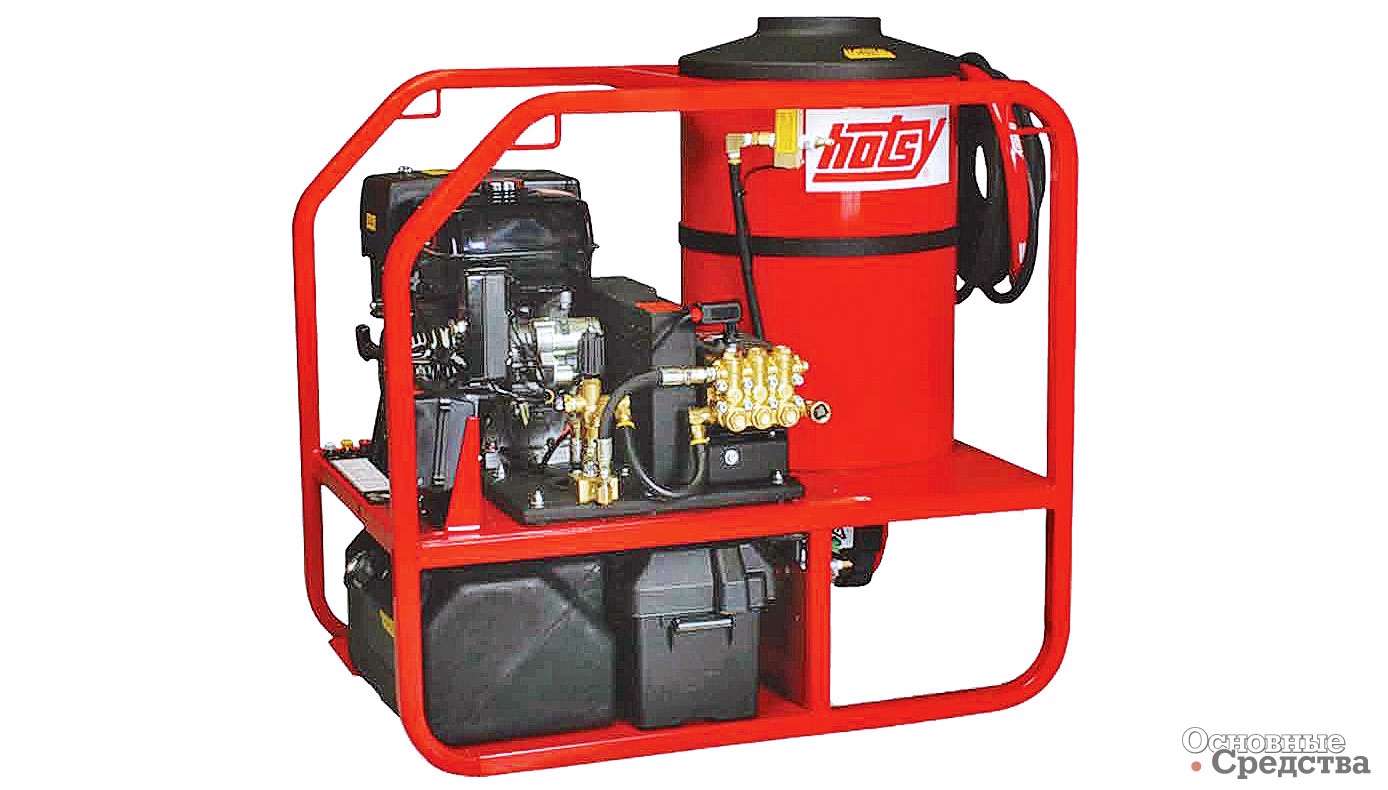

Мойка ВД с подогревом воды с дизельным двигателем

Кавитация. Кавитация возникает при попадании воздуха в насос, например, если в насос поступает недостаточное количество воды и из-за этого создается разрежение, или где-то в шланге, по которому вода подается в насос, имеется негерметичное соединение, через которое подсасывается воздух. При этом опасном явлении пузырьки воздуха сжимаются и быстро расширяются, производя эффект взрыва и повреждая детали насоса. Первым признаком кавитации является падение давления и сильный стук («как молотком») в насосе. Единственный способ предотвратить возникновение кавитации – обеспечить подачу в насос необходимого количества воды и герметичность трубопровода.

Замерзание воды. Если оставить мойку ВД с водой на холоде и дать воде в насосе превратиться в лед, можно повредить насос. Обычно для того, чтобы избежать замерзания, в насос закачивают антифриз. Однако известны высококачественные насосы, которые не боятся замерзания воды.

Отсутствие смазки. Водяным насосам ВД необходимо масло для смазки плунжеров, масляный поддон располагается со стороны насоса, противоположной головке. Во время работы движущиеся детали насоса нагреваются, им приходится преодолевать высокое сопротивление трения. Масло охлаждает детали насоса и уменьшает трение. Если по какой-либо причине масло вытечет из насоса либо в масло попадет вода, детали насоса перегреются и начнут разрушаться. Следует регулярно проверять уровень и состояние масла в насосе, использовать только те сорта масла, которые рекомендованы производителем насоса.

Утечки воды. Моечная установка ВД имеет герметичную конструкцию, в которой только два отверстия: вход для воды и выход для подачи воды под высоким давлением на моечный пистолет. Утечки воды при негерметичности как внутри насоса, так и снаружи, в шланге, по которому вода подается в установку, или в шланге высокого давления на выходе из насоса могут стать причиной выхода из строя установки. Любую негерметичность следует немедленно устранять, чтобы не допустить повреждения моечной установки. Лучше вовремя заменить десяток копеечных уплотнительных колец, но зато избежать ремонта ценой в тысячи рублей.



Не секрет, что у строительных компаний в нашей стране сейчас период не самый благополучный в плане экономики. У подавляющего большинства доходы упали, некоторые даже прекратили существование. В таком положении у компаний нет права на ошибку. Поэтому приобретение высококачественной мойки высокого давления будет выгодным и эффективным вложением средств, поскольку она поможет продлить сроки службы дорогостоящего строительного оборудования.
