Широкомасштабная модернизация гусеничных кранов ДЭК «крупного калибра»

О ключевых изменениях в конструкции самой крупной модели гусеничного крана рассказывает начальник группы ДЭК ОАО «ЧМЗ» Вадим Горяинов: «Следуя современным тенденциям в развитии гусеничной грузоподъемной техники и пожеланиям заказчиков, было принято решение модернизировать три базовые модели гусеничных кранов, производимых на нашем заводе. Хедлайнером стал ДЭК-1001, для него была спроектирована новая ходовая платформа с высоким запасом прочности, которая позволяет расширить сферу его применения для возведения крупных зданий и сооружений, путепроводов и портовой инфраструктуры, грузовых терминалов, объектов дорожного строительства.

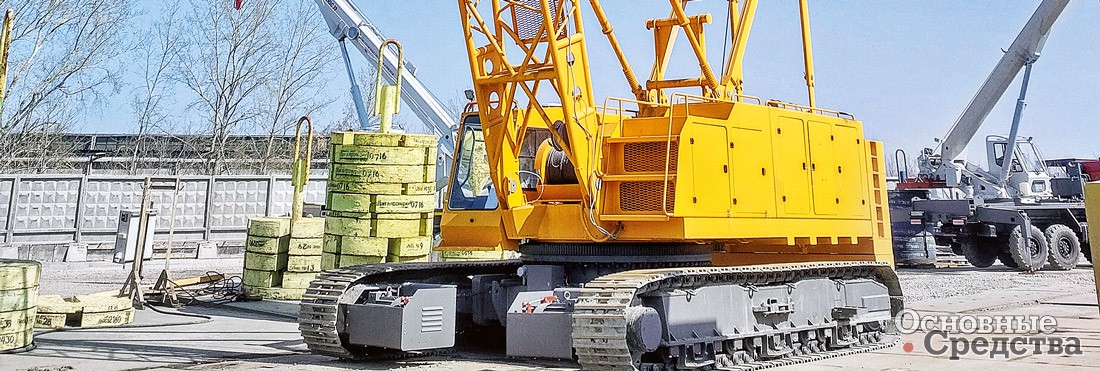

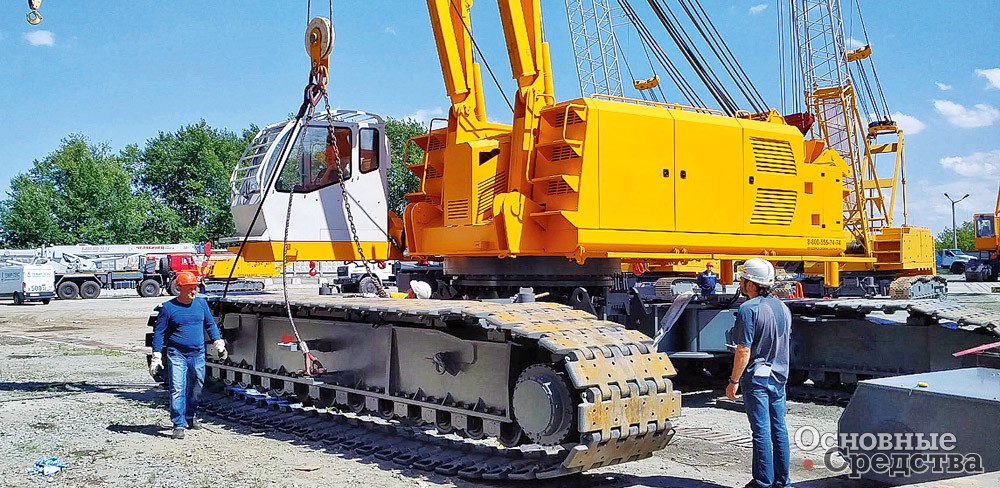

Новая ходовая (гусеничная) платформа собственного изготовления обладает повышенной надежностью, эффективностью эксплуатации и долговечностью. Увеличенный опорный контур размером 7,1х5,8 м обеспечивает высокую устойчивость крана. Увеличившаяся ширина трака 1100 мм (вместо 900 мм) обеспечила возможность работы на грунтах с низкой несущей способностью со средним удельным давлением на грунт до 0,82 кгс/cм². Редуктор передвижения с передаточным числом i = 344,8 обеспечивает движение крана с грузом на крюке со скоростью до 0,5 км/ч, а без груза кран может развить удвоенную скорость движения до 1 км/ч. Кстати, перемещаться ДЭК-1001 может с максимальным грузом на стреле массой до 75 т. Простота приведения крана в рабочее положение после транспортировки на объект обеспечивается путем навешивания гусеничных балок на раму и фиксацией их с помощью осей. Высоконадежное ОПУ, рассчитанное на работу с тяжелыми нагрузками (Heavy Duty), гарантирует эксплуатацию крана в любых условиях и не требует дополнительного обслуживания. В будущем ходовая (гусеничная) платформа, разработанная для ДЭК-1001, послужит основой для разработки более тяжелых машин грузоподъемностью 130–150 т».

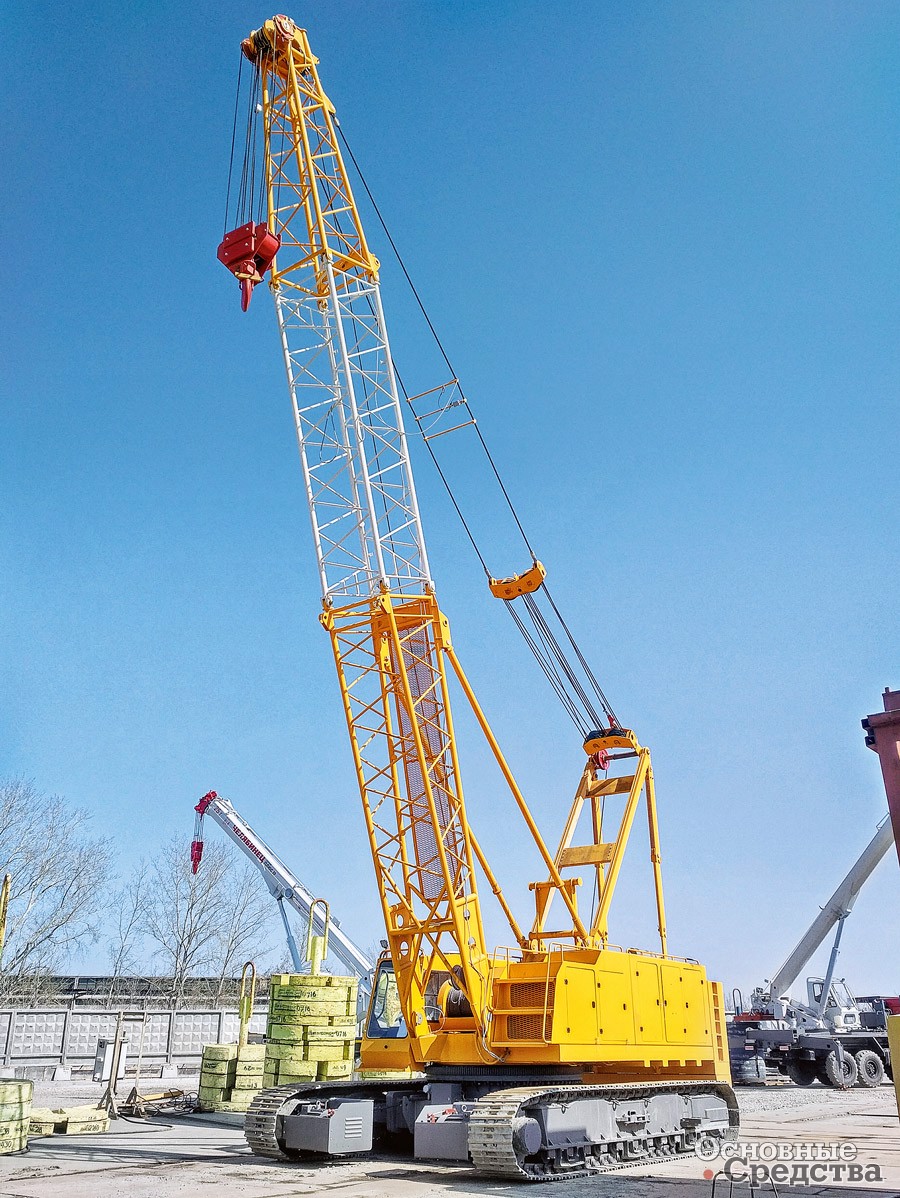

Наибольшие изменения коснулись ДЭК-801 грузоподъемностью 80 т, где усовершенствована не только ходовая часть, но и элементы поворотной платформы и стрелового оборудования. Теперь максимальная длина стрелы может составить 60 м за счет вставок стрелы длиной 5 и 10 м. Новая стрела, изготовленная из высокопрочной стальной трубы, обеспечивает высокие грузовые характеристики. При создании стрелы применялись высокоточные методы проектирования.

Система управления крана имеет пропорциональное регулирование скоростей механизмов в широком диапазоне. Это позволяет выполнять ответственные монтажные работы с самыми жесткими требованиями. В системе предусмотрено автоматическое снижение критической нагрузки, что увеличивает ресурс и надежность двигателей. Благодаря встроенным алгоритмам плавность разгона-торможения зависит от степени загрузки крана, что эффективно препятствует раскачке груза, позволяет оптимизировать скорость его перемещения и совмещать до трех рабочих операций.

Максимальный уровень безопасности и управление крановыми операциями обеспечиваются современным и надежным программным и аппаратным комплексом с защитой от перегрузки, опрокидывания, опасного напряжения ЛЭП, с отображением всех параметров на дисплее. Координатная защита обеспечивает высокую степень безопасности при работе в стесненных условиях: при приближении к препятствию скорость крановых операций постепенно снижается до нуля.

ДЭК-801 является многофункциональным краном за счет возможности применения широкого спектра стрелового оборудования и различного навесного оборудования: грейфер, электромагнит, гидравлический или дизельный молот, гидравлический вращатель для сооружения буронабивных свай.

Удобная новая кабина с повышенной обзорностью, эргономичное кресло и современное управление от джойстиков позволяют повысить производительность работ при максимальном снижении утомляемости оператора. Для удобства контроля за рабочими операциями на оголовке стрелы и в зоне лебедок опционально могут быть установлены видеокамеры, изображение с которых выводится на дисплей системы управления в кабине оператора. Для эффективного контроля параметров работы крана система оснащена сенсорным дисплеем. Удобный контроль за выполнением работ на высоте обеспечивается за счет дополнительной опции – механизма изменения угла наклона кабины.

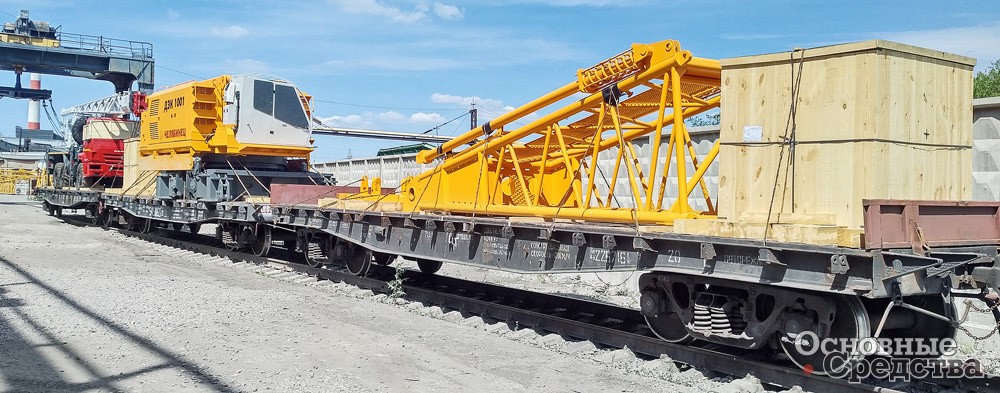

Стоит отметить простоту транспортировки ДЭК-801: транспортный габарит по ширине составляет 3200 мм, кабина крана не демонтируется, функция самомонтажа позволяет без помощи другой техники оперативно ввести кран в эксплуатацию. Кроме того, системы крана не требуют повторной настройки после монтажа, а функции питания от внешней сети 380 В/ 50 Гц и система динамического регулирования мощности в зависимости от нагрузки позволяют минимизировать затраты на эксплуатацию. Традиционно дизель-электрическую установку ДЭК-801 можно использовать как источник электроэнергии.

Уже в сентябре первый образец обновленной модели грузоподъемностью 80 т выйдет на испытания, а к концу года будет готов к отгрузке.

Модернизация проведена и для гусеничного крана ДЭК-501, где была изменена конструкция ходовой части, осуществлен переход на новый тип гусениц с цепным приводом. Это позволило повысить надежность ходовой части и увеличить срок службы составных элементов.
