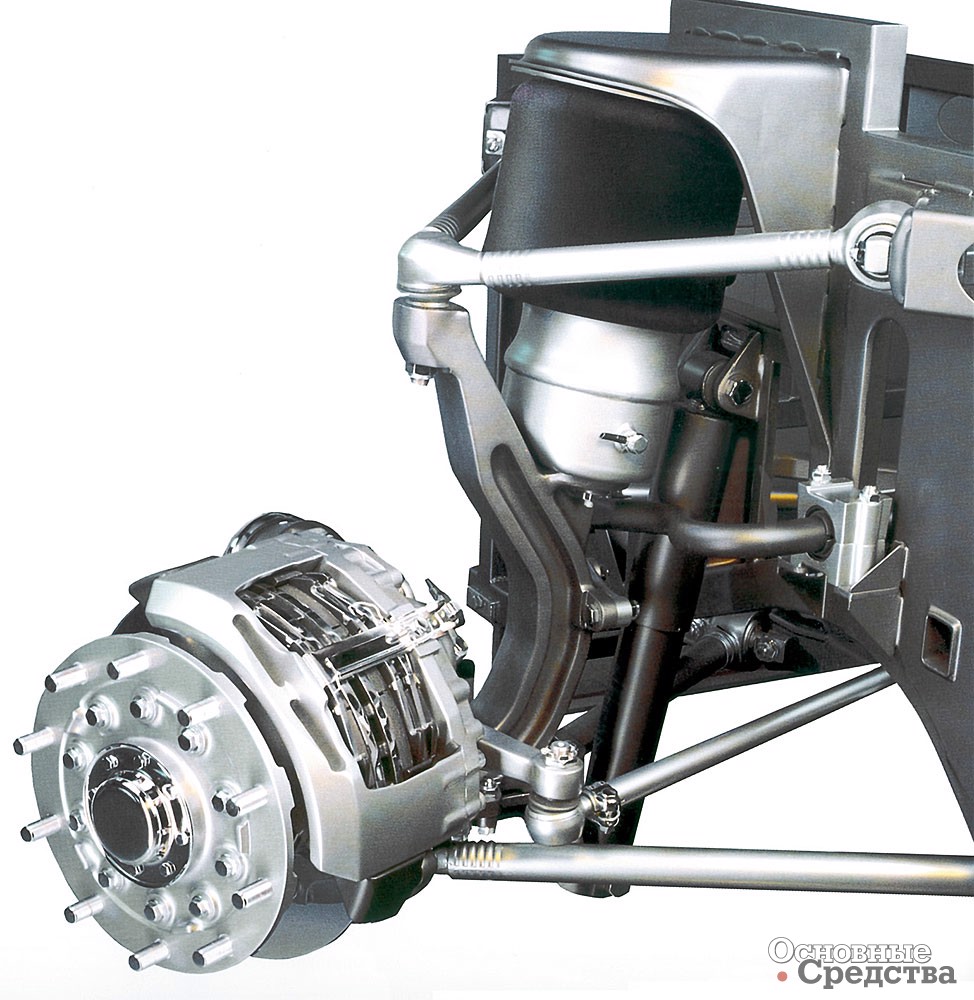

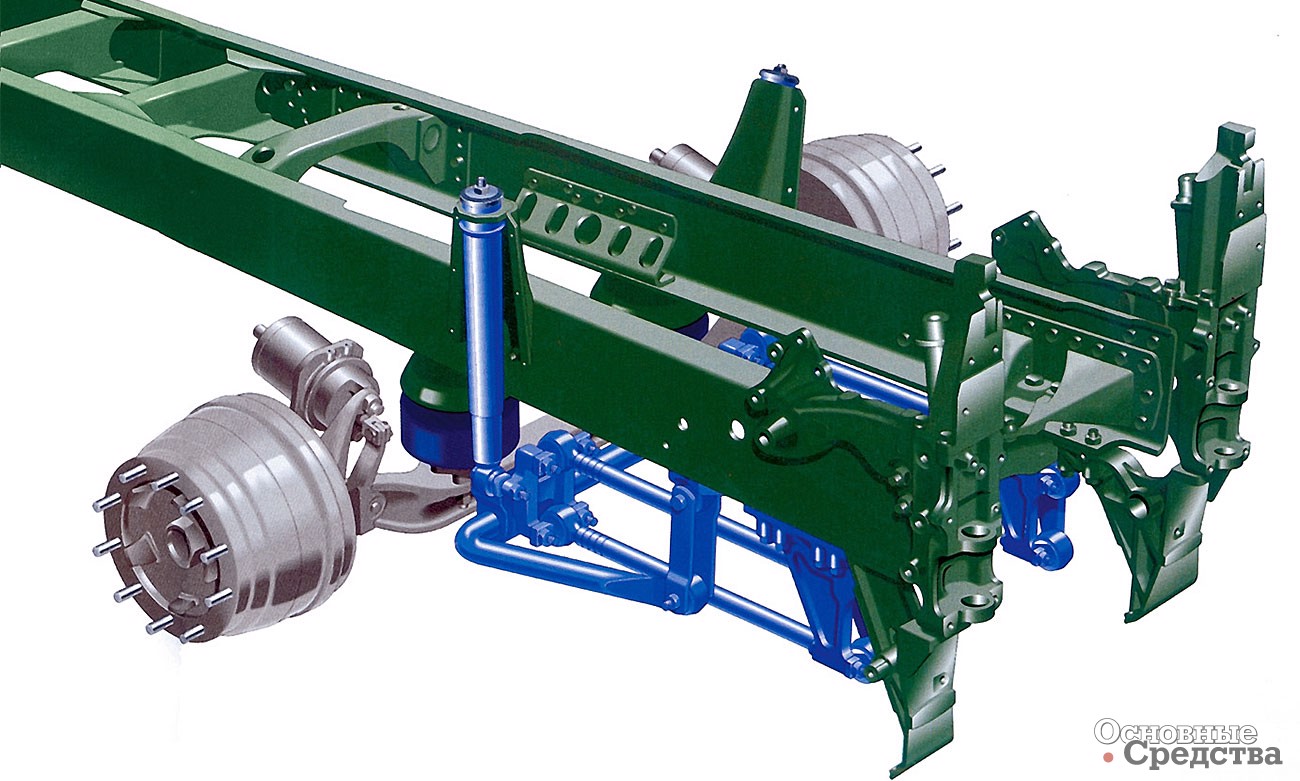

Передняя независимая подвеска
автобуса Mercedes-Benz 0404
Передняя независимая подвеска автобуса Mercedes-Benz 0404

Пневматические подвески грузовиков

В. Мамедов

В позапрошлом номере мы начали разговор о подвесках, использующихся на коммерческом транспорте. В нем речь шла о наиболее распространенных типах подвесок с металлическим упругим элементом. Сегодня продолжаем тему рассказом о пневмоподвесках.

Характеристика подвески влияет на множество эксплуатационных качеств автомобиля: плавность хода, комфортабельность, устойчивость движения, долговечность, как самой машины, так и целого ряда ее узлов и деталей. В тяжелых дорожных условиях именно возможности подвески, а вовсе не мощность двигателя, определяют средние и максимальные скорости движения.

Опыт эксплуатации грузовых автомобилей показывает, что на неровных дорогах средняя скорость движения падает на 35 – 40%, расход топлива увеличивается на 50 – 70%, межремонтный пробег уменьшается на 35 – 40%. При этом производительность автотранспорта снижается на 32 – 36%, а стоимость перевозок возрастает на 50 – 60%. К этому следует добавить потери, обусловленные перерасходом металла, топлива, резины и добавочными затратами рабочей силы. Для уменьшения этих потерь можно или улучшать дороги, что дорого, или совершенствовать подвески автомобиля, что еще дороже, но в пересчете на тысячи автомобилей оказывается дешевле.

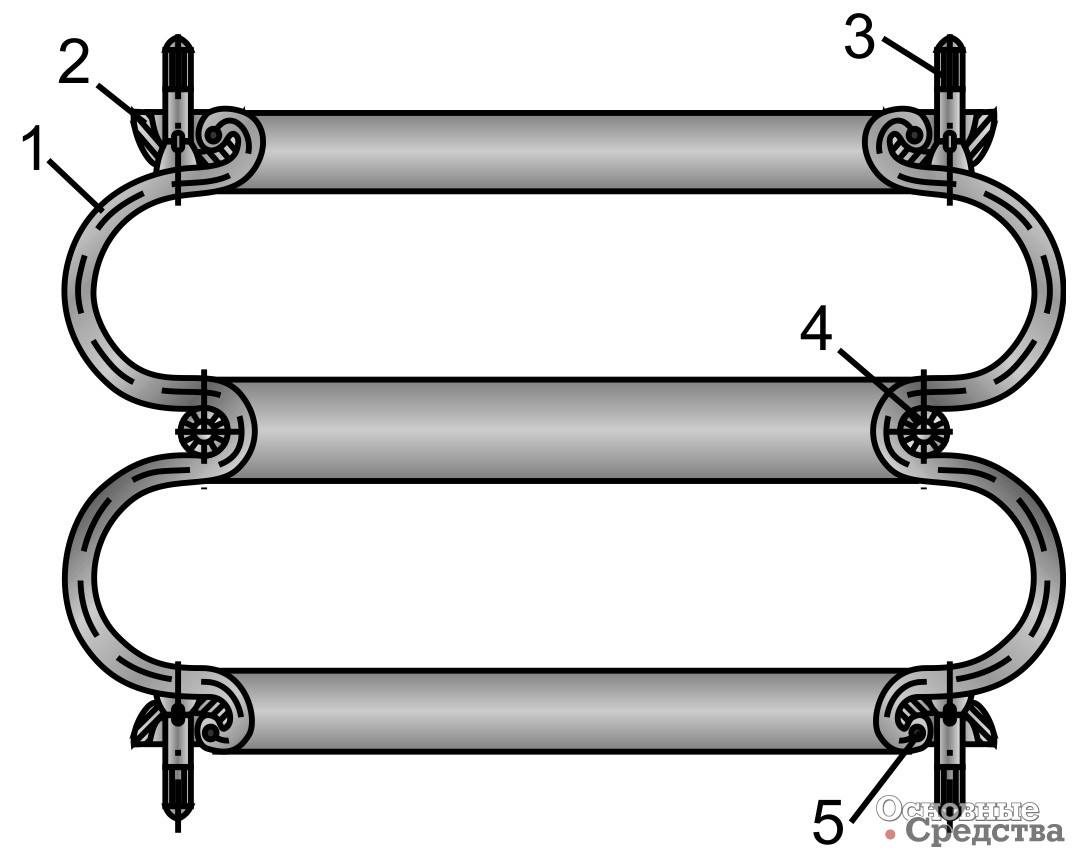

[b]Конструкция пневмобаллона:[/b] 1 - резино-кордная оболочка; 2 - прижимные кольца; 3 - болты, крепящие прижимное кольцо к крышке баллона; 4 - стягивающее кольцо; 5 - борт оболочки с вложенным бортовым кольцом

Все же и дороги с ровной поверхностью предъявляют к подвеске очень жесткие требования. Ведь скорости постоянно растут, а требования к управляемости и устойчивости автомобилей и автопоездов ужесточаются.

Анализ конструкций автомобилей показывает, что весовой коэффициент использования автомобиля, определяемый отношением полезной нагрузки к собственному весу, непрерывно увеличивается. Стремление к минимальному собственному весу, увеличению весового коэффициента использования автомобиля и максимальной комфортности приводит к тому, что подвески со стальными рессорами уже не всегда способны вписываться в предъявляемые к ним требования. Во многих случаях подвеска должна обеспечивать:

  • максимальную плавность хода при отсутствии значительных взаимных смещений подрессоренных и неподрессоренных частей автомобиля;
  • минимальный просвет между кузовом (шасси) и осями;
  • постоянство высоты подножки или уровня пола при изменении нагрузки.

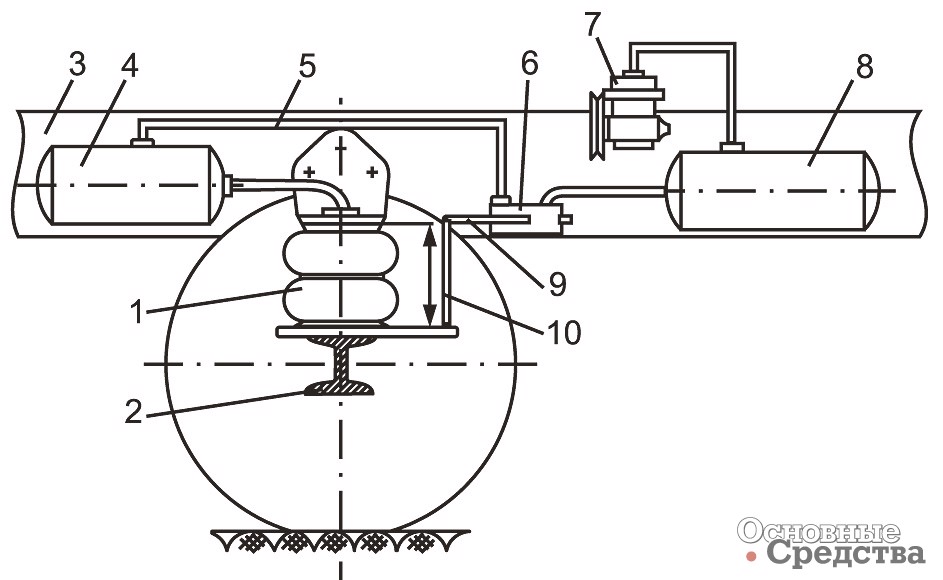

[b]Принципиальная схема пневматической подвески с резино-кордными упругими элементами и автоматическим регулированием положения кузова:[/b] 1 – упругий элемент; 2 – ось автомобиля; 3 – рама автомобиля; 4 – дополнительный воздушный резервуар; 5 – воздуховод; 6 – регулятор положения кузова; 7 – компрессор; 8 – резервуар

При линейных характеристиках традиционных упругих элементов не удается добиться приемлемой частоты собственных колебаний, равной 90 – 120 мин-1, что вынуждает конструкторов обращаться к упругим элементам с нелинейной, прогрессивной характеристикой: пневматическим или гидропневматическим, обладающим целым рядом достоинств.

[b]Независимая передняя подвеска среднетоннажного грузовика фирмы Commer с пневмоэлементами:[/b] 1 – поперечный рычаг; 2 – продольный рычаг; 3 – кронштейн – нижняя опора пневмоэлемента; 4 – двухсекционный пневмоэлемент
Независимая передняя подвеска среднетоннажного грузовика фирмы Commer с пневмоэлементами:
1 – поперечный рычаг; 2 – продольный рычаг; 3 – кронштейн – нижняя опора пневмоэлемента; 4 – двухсекционный пневмоэлемент

Во-первых, эти упругие элементы имеют большую энергоемкость в основном рабочем диапазоне и при больших прогибах, а значит, обеспечивают снижение амплитуды колебаний, уменьшение количества энергии, поглощаемой амортизаторами, упрощают регулировку. При этом в подвесках со стальными упругими элементами прогрессивная характеристика достигается только за счет сильного усложнения конструкции.

Второе достоинство – легкость автоматического регулирования жесткости и динамичного хода подвески в соответствии с условиями нагружения, что позволяет получить большую плавность хода и улучшить другие эксплуатационные качества. При одинаковых размерах упругого элемента подвеска позволяет иметь высокую степень унификации для автомобилей разной грузоподъемности со значительной разницей в величине подрессоренных масс. Это третье достоинство. В-четвертых, пневмоэлементы имеют чрезвычайно высокую долговечность, недостижимую для стальных упругих элементов. Например, баллоны автобусов GMC выхаживают до 1 млн. км.

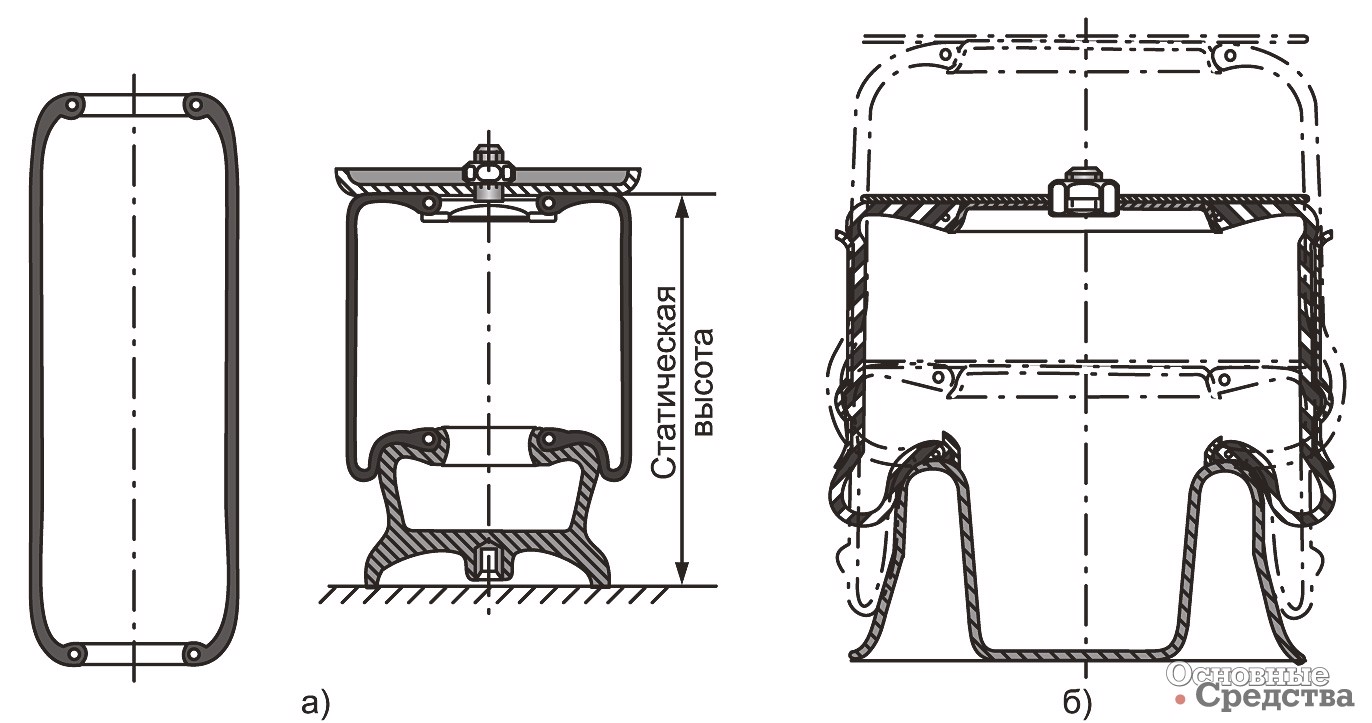

[b]Диафрагменные элементы трубчатого типа:[/b] а – оболочка Континенталь; б – упругий элемент СЕАТ 8,75-70-BD

Постоянное положение кузова облегчает обеспечение правильной кинематики подвески и рулевого привода, снижается центр тяжести автомобиля и, следовательно, повышается его устойчивость. При любой нагрузке обеспечивается надлежащее положение фар, что повышает безопасность движения в ночное время. Это – пять. В-шестых, для улучшения устойчивости автомобиля при торможении на пневмоподвеску часто возлагается еще одна функция: точно регулировать тормозные усилия на колесах в зависимости от изменения нагрузок на них. Практически пневмоподвеска делает это более точно, чем механические системы регулирования тормозного давления и не обладает недостатком электронных систем, допускающих сбои в работе в условиях повышенной влажности. И, наконец, благодаря ей увеличивается срок службы автомобиля в целом.

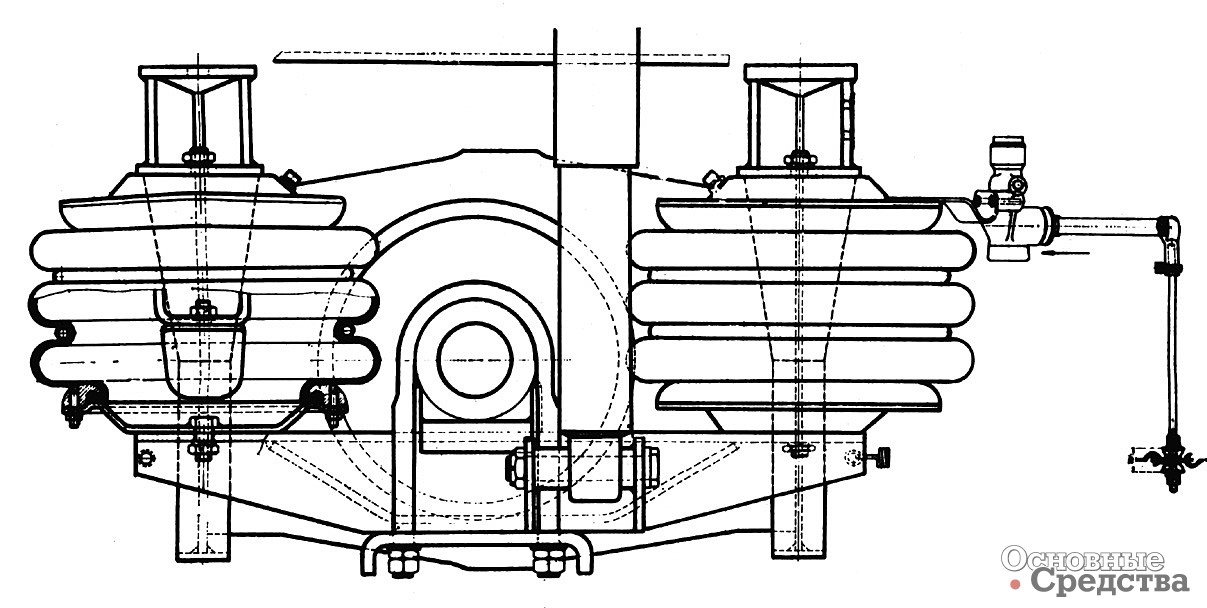

Размещение трехсекционных пневмоэлементов в балансирной подвеске задних мостов автомобиля Tatra-815

Итог получается достаточно простым: учитывая, что стоимость изготовления пневмоподвесок почти сравнялась со стоимостью рессорных подвесок, применение первых позволяет получить большой технико-экономический эффект.

Различают два типа пневматических упругих элементов:

  • с переменной эффективной площадью, зависящей от перемещения опорных фланцев элемента (обычно резино-кордные);
  • поршневого типа, у которых в процессе деформации эффективная площадь остается постоянной.

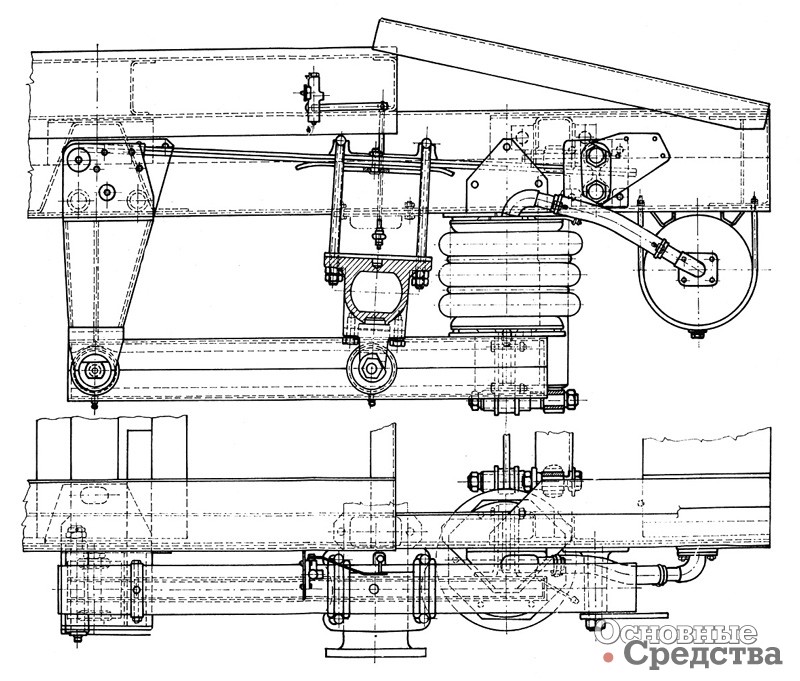

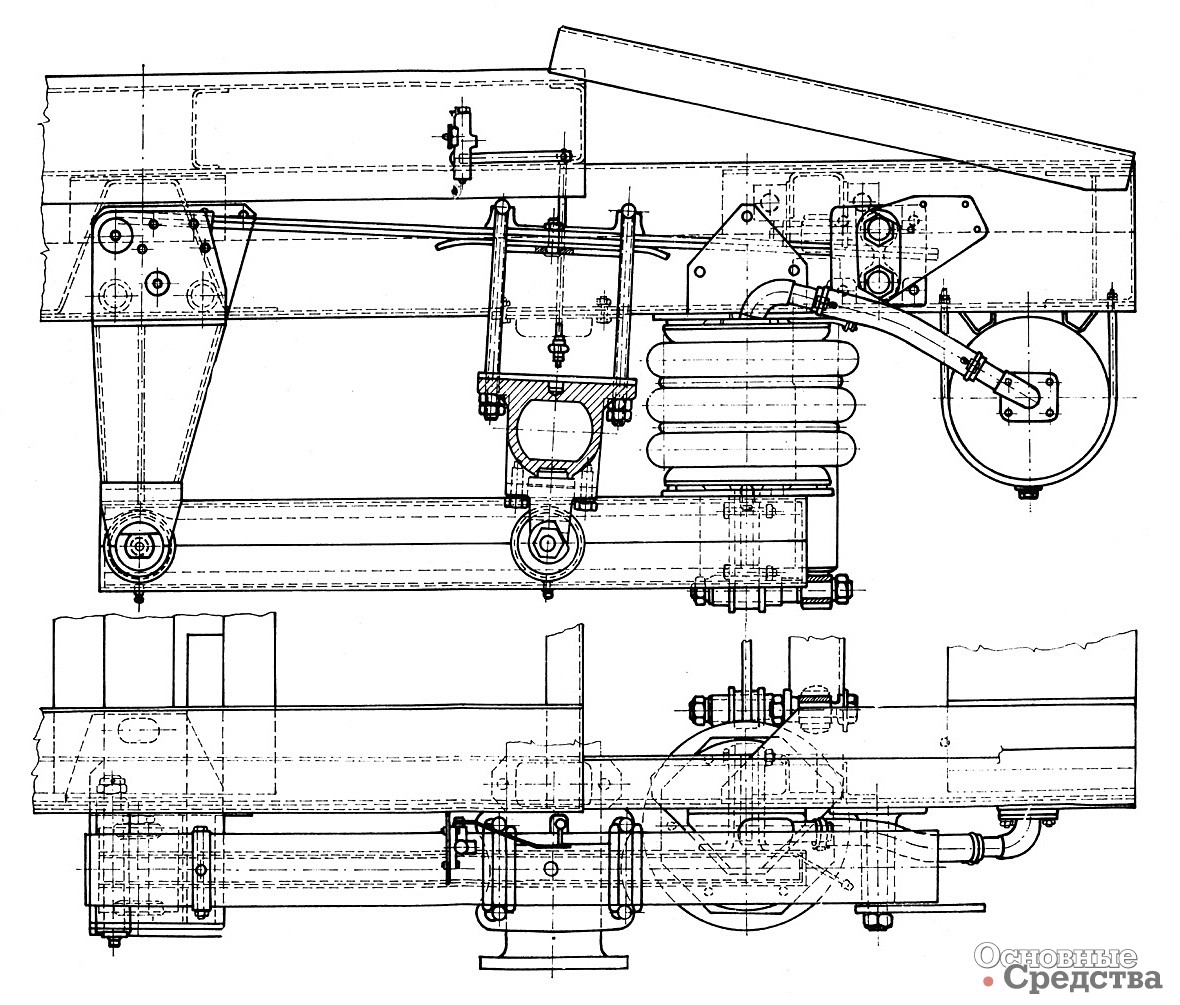

Конструкция задней пневматической подвески грузовика LIAZ серии 110

Наибольшее распространение получили резино-кордные двойные пневмобаллоны. Такой баллон устанавливается между опорными фланцами (пластинами) подвески и крепится к ним с помощью винтов, при этом буртики оболочки зажимаются между фланцами, герметизируя внутреннюю полость. Кольцо ограничивает радиальное расширение, обеспечивает правильное складывание оболочек при сжатии, способствует повышению несущей способности и износостойкости баллона.

Собственная частота колебаний при увеличении статической нагрузки несколько уменьшается, тем медленнее, чем выше давление газа, а потому плавность хода пустого и наполненного людьми автобуса не может быть одинаковой.

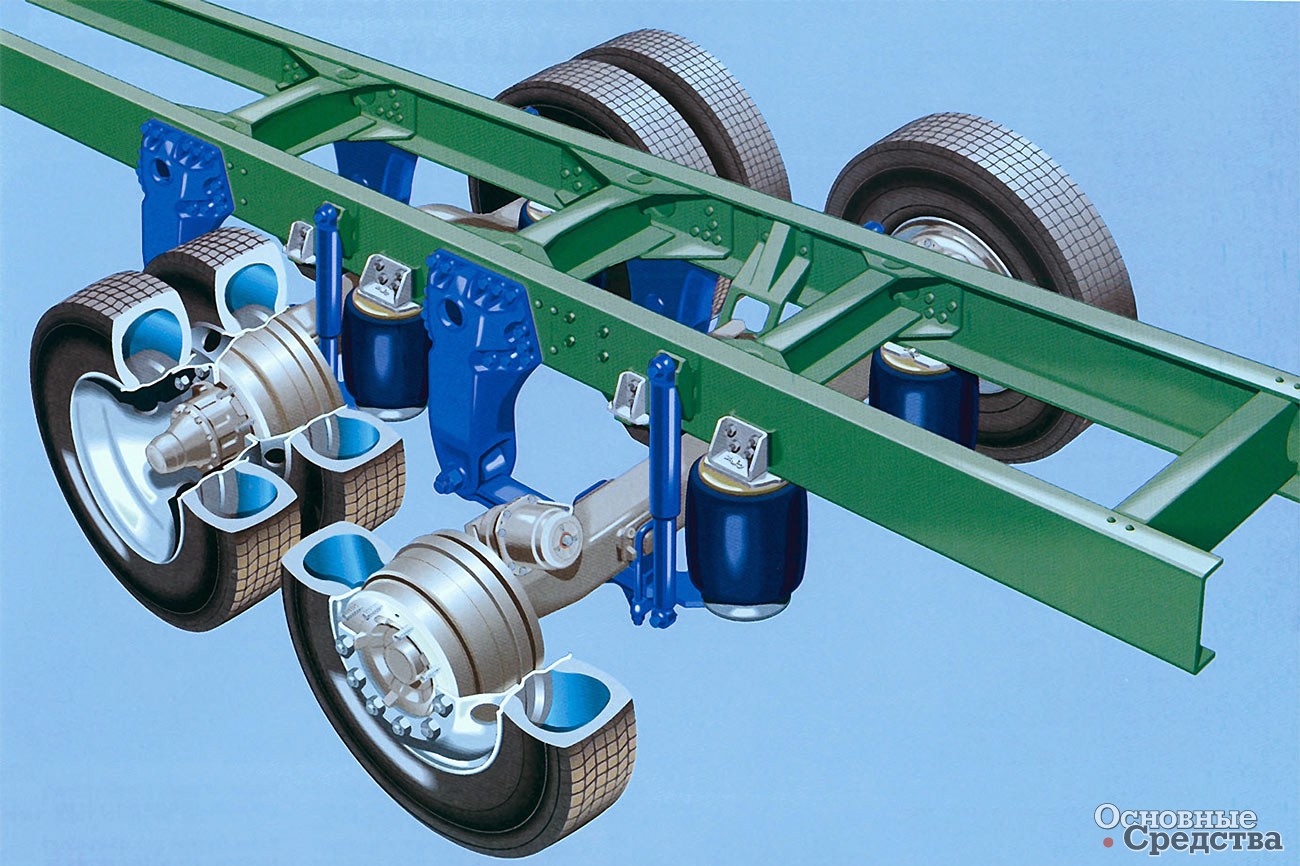

Задняя подвеска двух мостов грузовика Scania

Долговечность баллонов определяется не только их собственной конструкцией и качеством полиамидных материалов и резины, но также и конструкцией направляющего аппарата подвески. Его кинематика должна быть такой, чтобы баллоны работали только на сжатие. Число слоев корда (обычно это нейлон и капрон) равно двум – четырем. Внутренний слой резины должен быть не только воздухонепроницаемым, но и маслостойким. Внешний слой должен сопротивляться воздействию лучей солнца, озона, бензина – для него применяют неопрен. Таким образом пневмобаллон состоит из нескольких слоев прорезиненной кордной ткани (каркас) с внутренним герметизирующим и внешним защитным слоями.

Пневматический упругий элемент целесообразно применять в двух случаях: когда подрессоренная масса при загрузке автомобиля меняется в широких пределах (задние подвески грузовых автомобилей, в том числе седельных магистральных тягачей, автобусов, прицепов), или когда к плавности хода предъявляются особые требования, для выполнения которых необходимо регулирование характеристики подвесок. В этом случае параллельно пневмобаллонам часто устанавливают дополнительные пневморезервуары, обеспечивающие более пологую характеристику упругого элемента.

Подвеска передней оси грузовиков Scania 4-го поколения серии G

На графике приведены характеристики различных пневмоэлементов. По мере сжатия простого баллона растет не только давление воздуха в нем, но и его эффективная площадь, поэтому жесткость подвески увеличивается (кривая 1) При дополнительных резервуарах подвеска на двухсекционных баллонах обеспечивает частоту колебаний подрессоренных масс не более 80 мин-1(кривая 2). Трехсекционные баллоны позволяют снизить эту частоту еще на 10 – 15%.

Стремление уменьшить габариты упругого элемента, собственную частоту колебаний и емкость дополнительных резервуаров привело к развитию конструкций с пневмоэлементами рукавного и диафрагменного типа (кривая 3).

Рукавные упругие элементы, подобно баллонам, устанавливают между опорными фланцами (пластинами) и крепят к ним болтами. Характеристика рукавных элементов по сравнению с характеристиками баллонов, особенно в районе больших деформаций, более пологая. Однако с увеличением деформации из-за малого исходного объема жесткость элемента интенсивно возрастает. Для снижения жесткости рукавные элементы можно также снабжать дополнительными резервуарами.

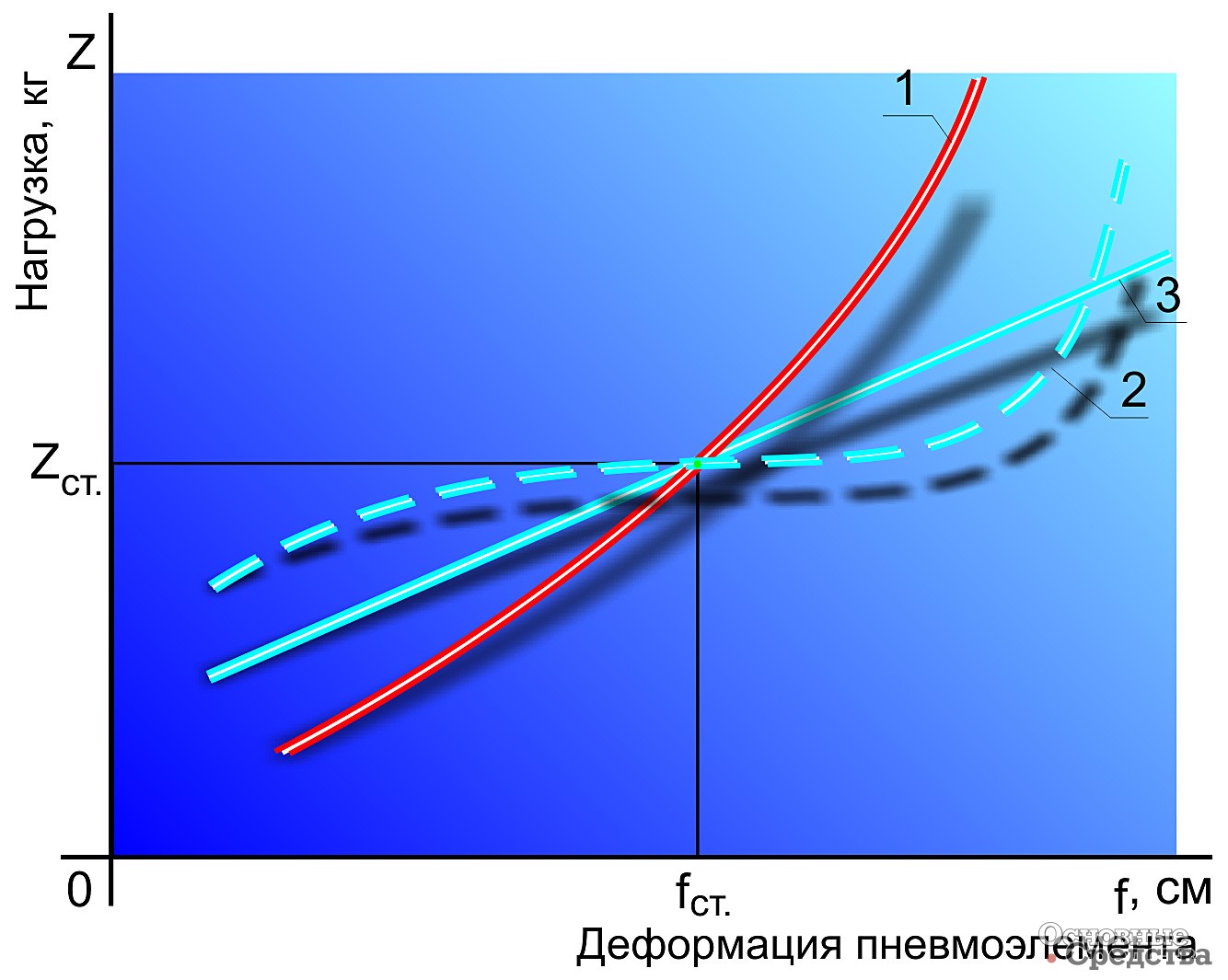

Характеристики пневматических упругих элементов

Малая разница между площадью поперечного сечения оболочки и эффективной площадью позволят создавать рукавные пневмоэлементы большой грузоподъемности с относительно малыми по сравнению с баллонами поперечными размерами. По массе рукавные элементы также меньше баллонов. Основным их недостатком является меньшая долговечность, что обусловлено изгибом и перекатыванием резино-кордной оболочки при деформации, а также их высокая чувствительность к смещениям в поперечной плоскости и перекосам поршня.

Общим недостатком пневматических упругих элементов баллонного и рукавного типов является необходимость включения в конструкцию подвески специальных, как правило, громоздких, ограничителей хода сжатия и отбоя, а также устройства, гасящего вертикальные колебания.

В последнее время пневмоподвеска в комбинации с системой электронного контроля за уровнем пола грузовой платформы (ELC) помогает водителю и грузчикам при погрузо-разгрузочных работах. Она позволяет приподнять передок трехосного грузовика на 220 или опустить на 80 мм. Пневмобаллоны задней оси способны поднять кузов над обычным уровнем относительно дороги на 134 мм и опустить его на 100. Подобное «горизонтирование» автомобиля, управляемое с выносного пульта, решает проблему стыковки высот полов грузовой платформы и склада, позволяя тележкам, автокарам и погрузчикам беспрепятственно въезжать прямо в кузов грузовика.

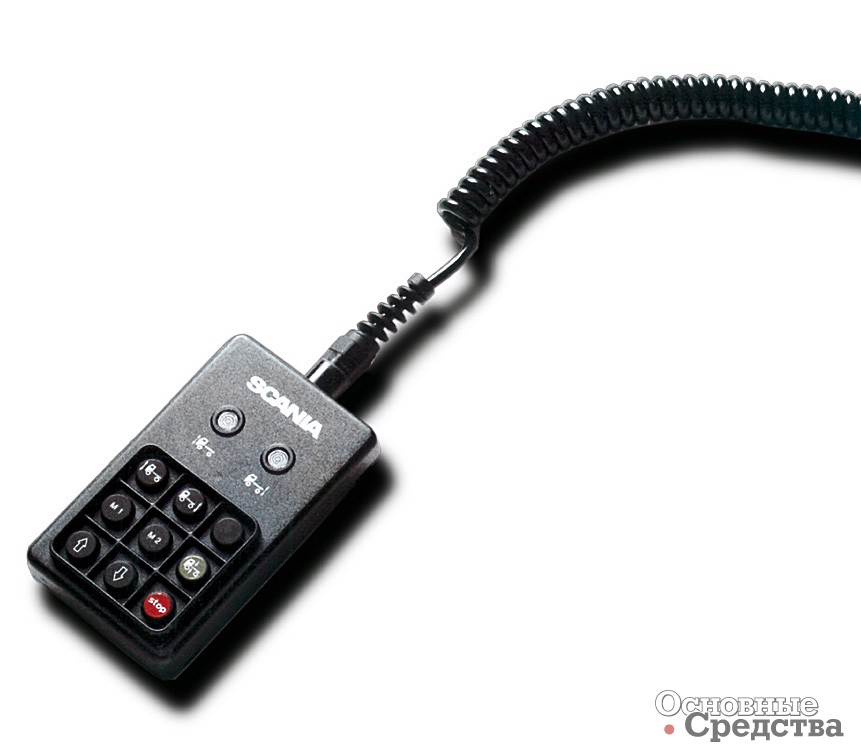

3 Выносной пульт управления системой ELC

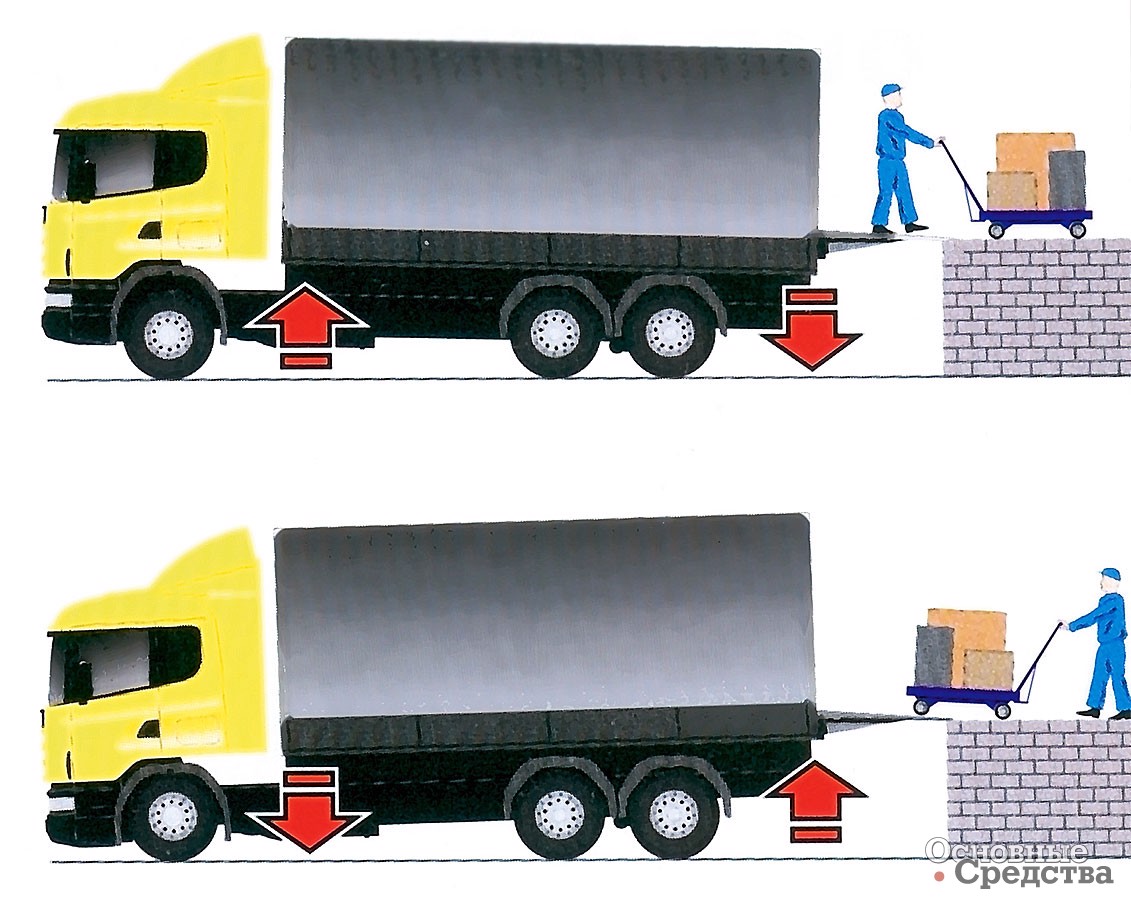

Работа системы ELC. Уровень пола грузовика с помощью пневмобаллонов подвески совмещается с уровнем пола складского помещения

Пневмоподвески также «прижились» на задних осях седельных магистральных тягачей. Обеспечивая подъем и опускание задней части рамы со сцепным устройством, они облегчают процессы сцепки-расцепки.

Пневмоподвески широко применяются на городских и междугородных автобусах, причем спереди пневмоэлементы являются составной частью как зависимых, так и независимых по кинематике подвесок.

Жаль, что в нашей стране наметилось отставание в создании современных конструкций пневмоподвесок, и это еще более обидно в связи с тем, что в 50-х годах советские исследователи были в лидерах изучения особенностей работы пневмоэлементов, а первый городской автобус с ними, ЛиАЗ-677, получил «путевку в жизнь» еще 40 лет назад.
