Кран из экскаватора: просто, эффективно, законно!

Компания «Техстройконтракт» представляет инновационную систему собственной разработки, способную превратить экскаватор в полноценный кран грузоподъемностью до 2,9 т.

Как правило, большинство грузов на стройплощадках не превышают 2500–2900 кг, но для их подъема необходимо либо брать в аренду кран (что значит дополнительные финансовые затраты), либо нарушать закон, поднимая их не укомплектованным для этих целей экскаватором (что значит нарушение техники безопасности).

«Техстройконтракт» меняет привычные представления о грузоподъемных средствах и представляет систему безопасности ограничения грузового момента для модернизации экскаватора в кран-экскаватор.

Система безопасности полностью разработана в Российской Федерации, ободрена Министерством промышленности и торговли РФ и не имеет аналогов в мире. Простота использования и интуитивное меню не вызывают вопросов с первых минут работы. После модернизации клиентам предоставляется пакет документов для постановки на учет в Федеральную службу по экологическому и атомному надзору (Ростехнадзор).

Система была разработана в тесном сотрудничестве с ПАО «Транснефть» и соответствует высоким стандартам заказчиков. Только в 2019 г. в ПАО «Транснефть» было поставлено свыше 90 единиц оборудования.

Основные технические характеристики системы:

  • сигнализация о перегрузе;
  • постоянная запись параметров работы;
  • двухосевой креномер;
  • датчики наклона стрелы и рукояти;
  • современная эргономика;
  • индивидуальная настройка под конкретный экскаватор;
  • индивидуально разработанная трапеция с ГП крюком.

Опционально могут быть настроены:

  • сигнализация о приближении к ЛЭП;
  • удаленное снятие данных;
  • датчик виртуальных границ для работы в стесненных условиях;
  • удаленное снятие параметров и логов;
  • включение при открытии крюка.

Преимущества системы:

  • в отличие от обычного автокрана экскаватор-кран может передвигаться с грузом по площадке;
  • снижение расходов на подъем (не нужно пригонять или покупать автокран);
  • обслуживание системы существенно дешевле обслуживания крана;
  • отсутствие штрафов от надзорных органов;
  • предотвращение опрокидывания машины с грузом;
  • повышение безопасности на объекте;
  • увеличение скорости работ и производительности на объекте.

В стандартную комплектацию системы безопасности ограничения грузового момента входят:

  • 2 клапана на стреловые гидроцилиндры и 1 клапан на гидроцилиндр рукояти – для предотвращения падения рабочего оборудования;
  • 7-дюймовый LCD дисплей с панелью управления;
  • блок обработки данных;
  • 2 датчика давления на стреловой цилиндр;
  • датчик угла наклона стрелы;
  • датчик угла наклона рукояти;
  • двухосевой датчик отклонения по крену;
  • индивидуально разработанная трапеция с грузоподъемным крюком.

Краткое описание рабочего процесса

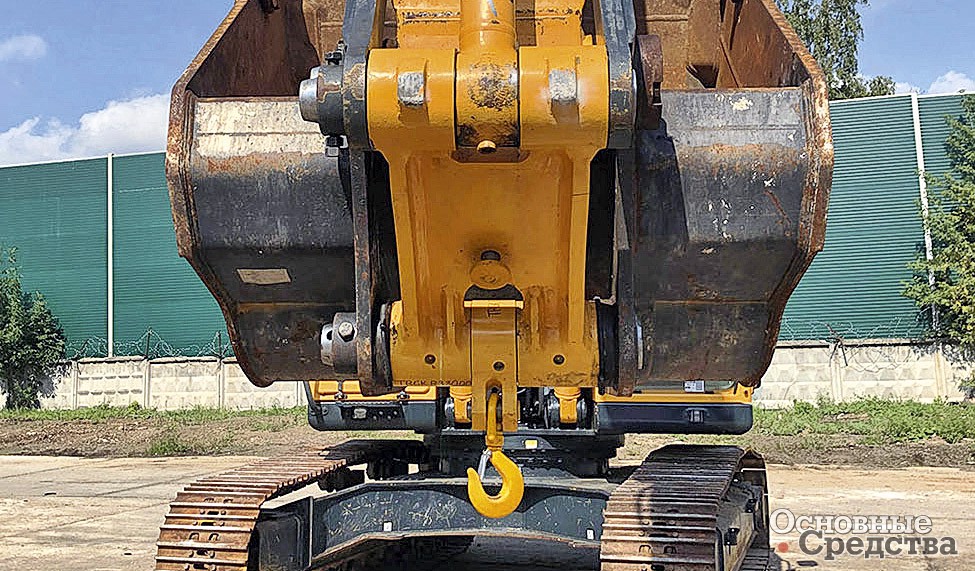

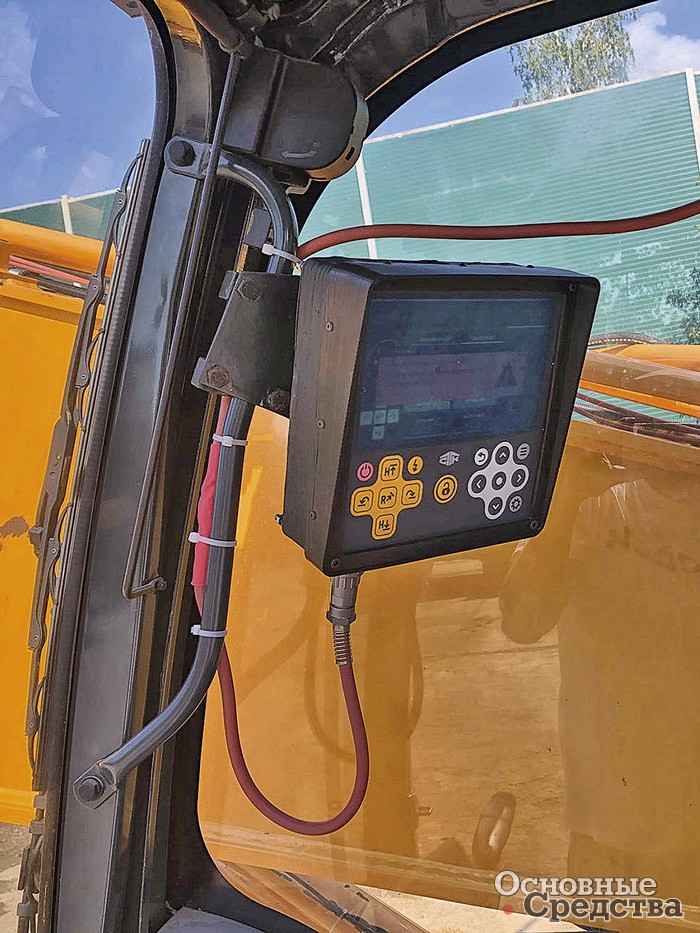

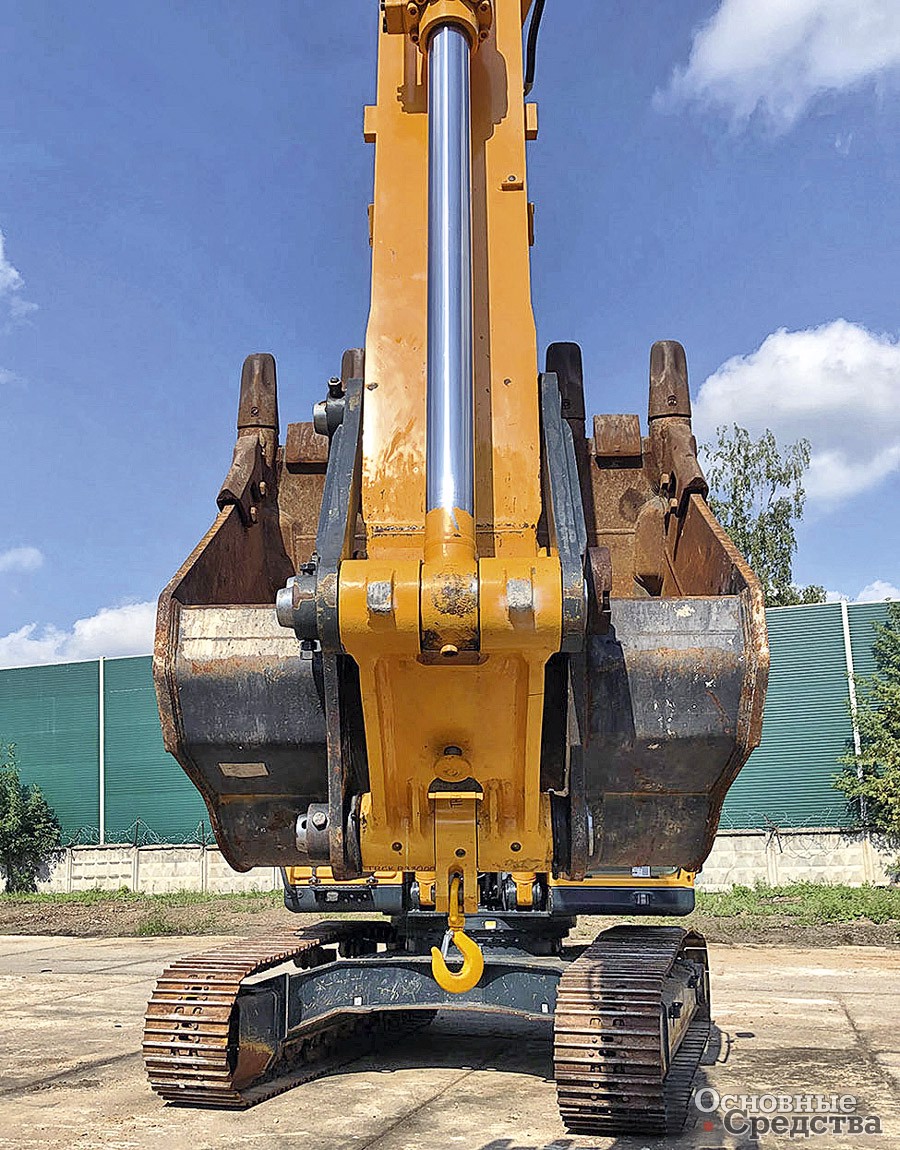

Оператор активирует устройство с панели управления LCD дисплея (фото 01) или путем выброса крюковой подвески (фото 02; 03). Система оценивает крен машины по двум осям, и если противопоказаний нет, разрешает дальнейшую работу, после чего оператор укрепляет груз за крюк на трапеции и начинает его подъем.

Фото 1
Фото 2

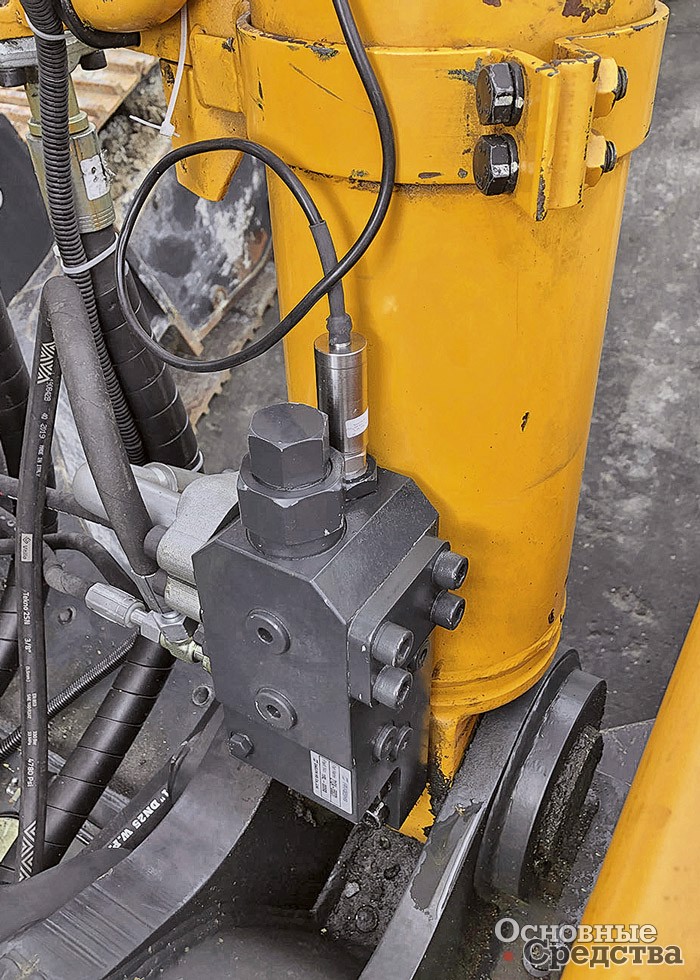

От датчиков давления (фото 04) на гидроцилиндрах стрелы приходит соответствующий сигнал, который коррелируется с датчиками положения наклона стрелы и рукояти в блоке обработки данных.

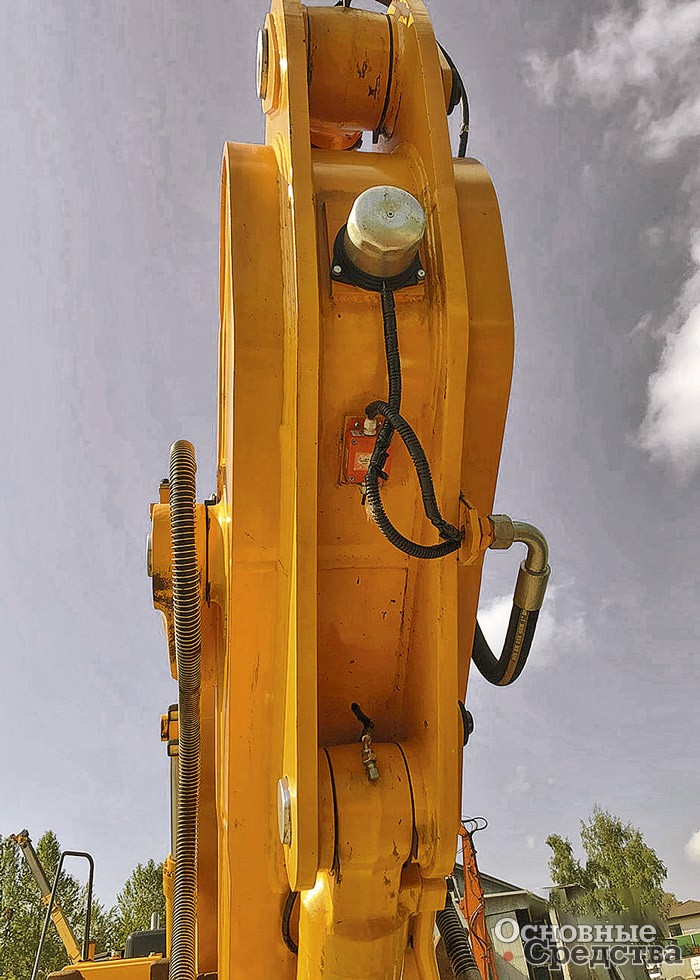

Блок обработки данных с частотой 400 раз в секунду сверяет данные с датчиков в индивидуально подобранной математической модели (фото 05), которая учитывает все особенности работы гидравлической системы вплоть до трения пальцев в соединениях (рассчитывается индивидуально для каждой машины после тарирования), после чего выводит итоговые данные на LCD дисплей и сообщает оператору, существует ли опасность опрокидывания машины.

Фото 4
Фото 5

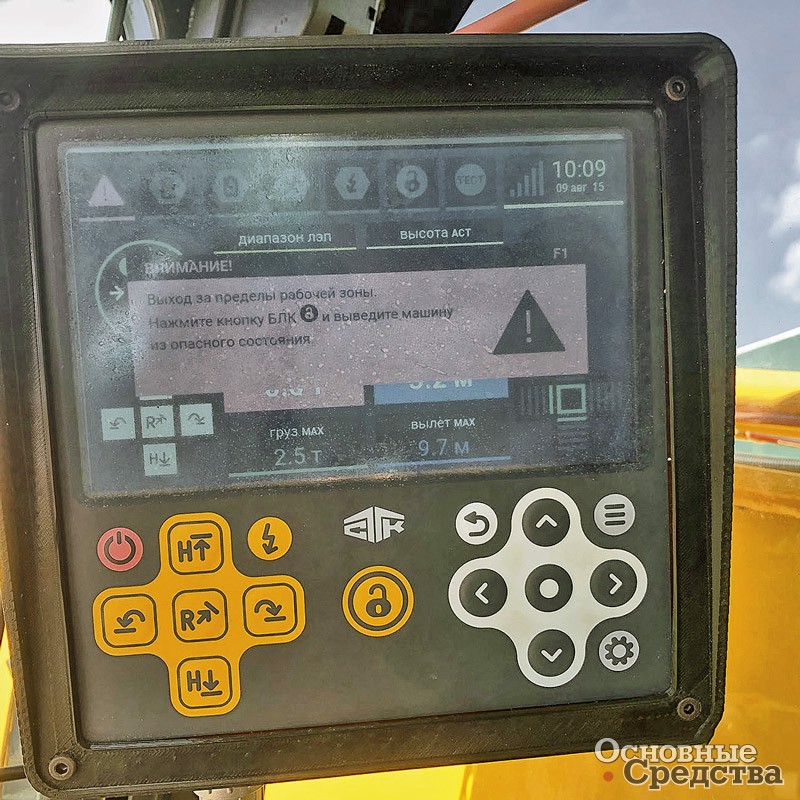

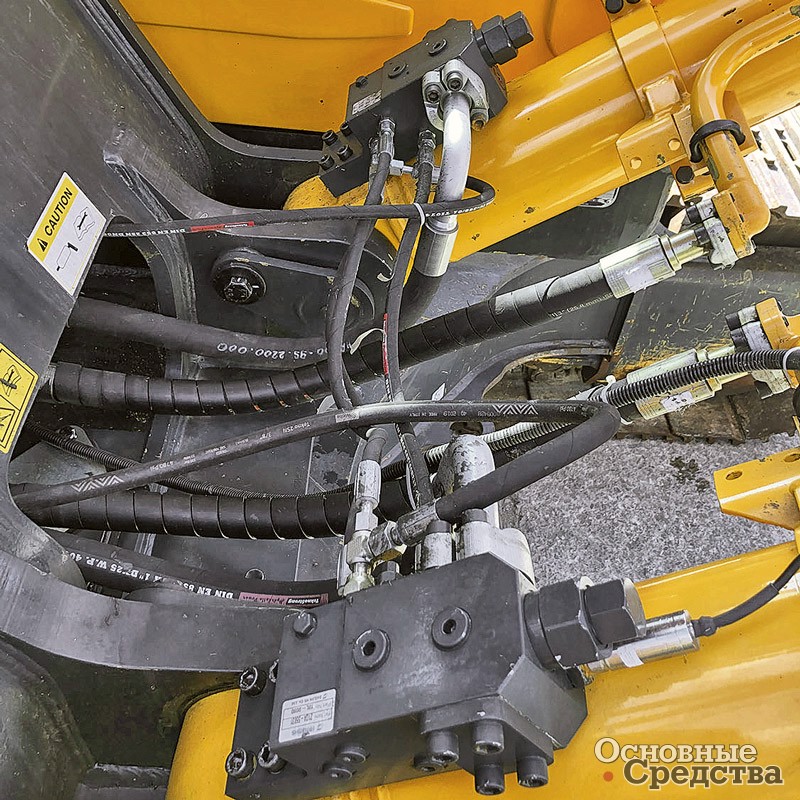

При пересечении границы зоны допустимой грузоподъемности блок обработки данных формирует предупреждающий звуковой сигнал или сигнал на отключение рабочего оборудования, что дает возможность оператору вывести машину из зоны блокировки и вернуть груз в рабочую зону (фото 06). В случае обрыва шлангов система из трех гидрозамков не даст обрушиться рабочему оборудованию (фото 07).

Фото 6
Фото 7
