На все случаи жизни

Тросовые краны-манипуляторы INMAN IT

Судя по опросам в нашей стране, симпатии потребителей склоняются к тросовым манипуляторам. Их считают более надежными и универсальными: если машина берется не под какие-то конкретные задачи, а под разные работы, лучше брать тросовую КМУ. К тому же гидравлические шарнирно-сочлененные КМУ тяжелее примерно на 25% и сложнее в обслуживании и ремонте.

Тросовые КМУ проще в эксплуатации, способны опускать груз по вертикальной траектории, поднимать/ опускать груз за препятствиями и ниже уровня земли. Они широко используются в дорожном и жилищном строительстве для проведения погрузочно-разгрузочных работ из-за препятствий, таких как стены, заборы, ограждения, при работе в черте города или в условиях полного бездорожья.

Технические характеристики тросовых КМУ INMAN IT
Модели INMAN IT 200 INMAN IT 180 INMAN IT 150 INMAN IT 90 INMAN IT 80
Грузовой момент, тм 21/20,2* 18 15 8,2/8* 8,2
Грузоподъемность при min/ max вылете, кг 7200 (400/350)* 7200/ 400 6600/ 300 3050 (500/ 300)* 3050/ 790
Вылет max/min, м 18,9/ 2,5 18,8/ 2,5 19/ 2 (9,8/ 12,7) (2,5/ 2,4)* 7,53/ 2,7
Угол поворота колонны, град. 400 400 420 400 390
Высота подъема, м 19,4 19,25 19,5 11,7 13,35* 8
Опускание ниже уровня земли, м 26,4 25,1 19,5 10,7/ 14,25* 10,2
Рабочее давление в гидроконтуре, МПа 28 23 24 21 21
Производительность гидронасоса, л/мин 60 60 60 40 40
Количество выдвижных секций стрелы 5 5 5 2/ 3* 2
Стандартная база аутригеров, мм 5640 5640 5631 4700 3164
Масса КМУ, кг 3750/ 4280* 3700 2900 1472/ 1572* 1190
*В зависимости от комплектации.

Поэтому свежая модель тросового крана-манипулятора нового поколения INMAN IT 200, которая будет представлена на выставке «СТТ-2017» на стенде компании «ПАЛФИНГЕР СНГ», несомненно привлечет внимание посетителей и специалистов. В конструкции этой крановой установки воплотилась синергия знаний, технологий, опыта и возможностей российской компании «ИНМАН» и австрийского концерна PALFINGER. Она создана специально для нужд строительных и электросетевых компаний.

В конструкции INMAN IT 200 используется шестигранный профиль стрелы австрийского производства. Наличие гидравлической лебедки и тросовой подвески крюка позволяет точнее позиционировать груз.

На сегодня это самая грузоподъемная краноманипуляторная установка из линейки тросовых КМУ серии IT. INMAN IT 200 обладает возможностью отрицательного наклона стрелы до –17°. Крутящий момент механизма поворота составляет 3,2 тм. Аутригеры поворотные.

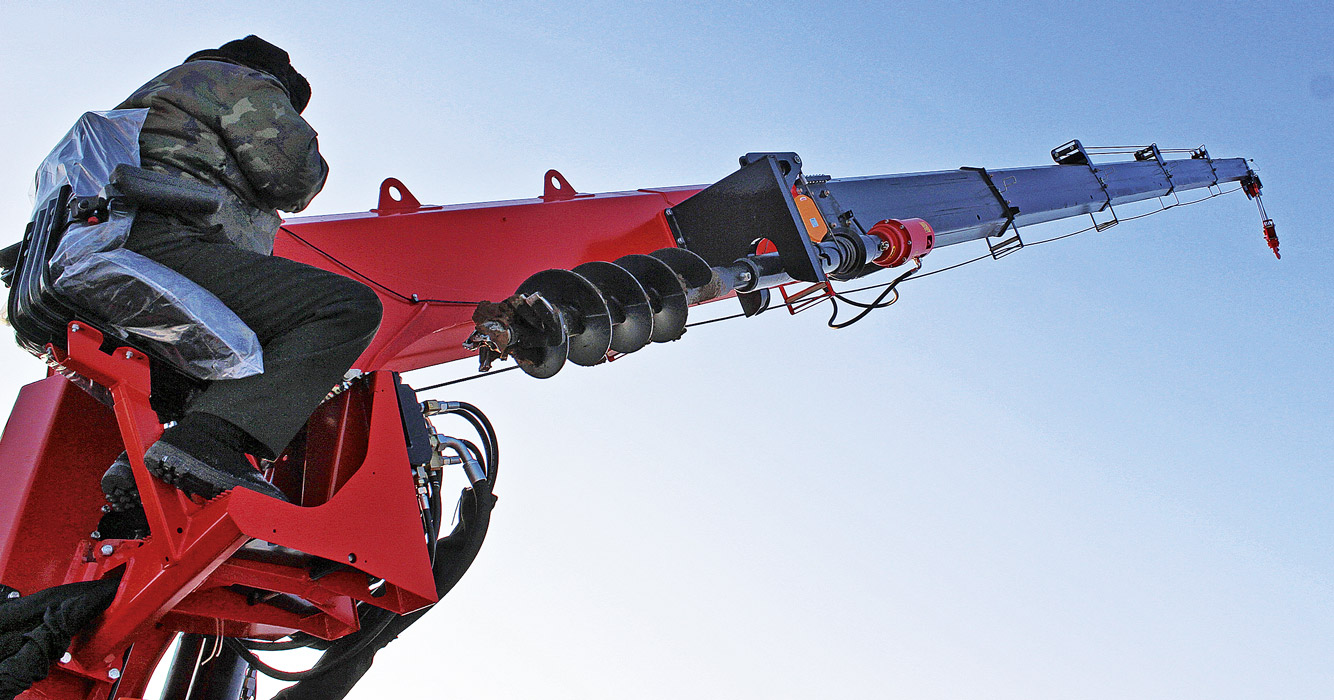

Управление с сиденья (масса 134 кг) на колонне входит в базовую комплектацию данной КМУ. На этой крановой установке возможно использовать рабочую платформу для выполнения высотного монтажа. Кран-манипулятор INMAN IT 200 единственный в России сертифицирован как КМУ в качестве автогидроподъемника, что позволяет поставить технику на учет в Ростехнадзоре России, а также INMAN IT 200 стал единственным тросовым краном-манипулятором российского производства, на который возможно установить несколько типов шнеков для бурильных работ. Максимальная глубина бурения – 2,5 м, с удлинителем – до 5,5 м. Диаметр бурения ограничен 600 мм, так как шнек большего диаметра не сможет складываться вдоль стрелы в транспортное положение.

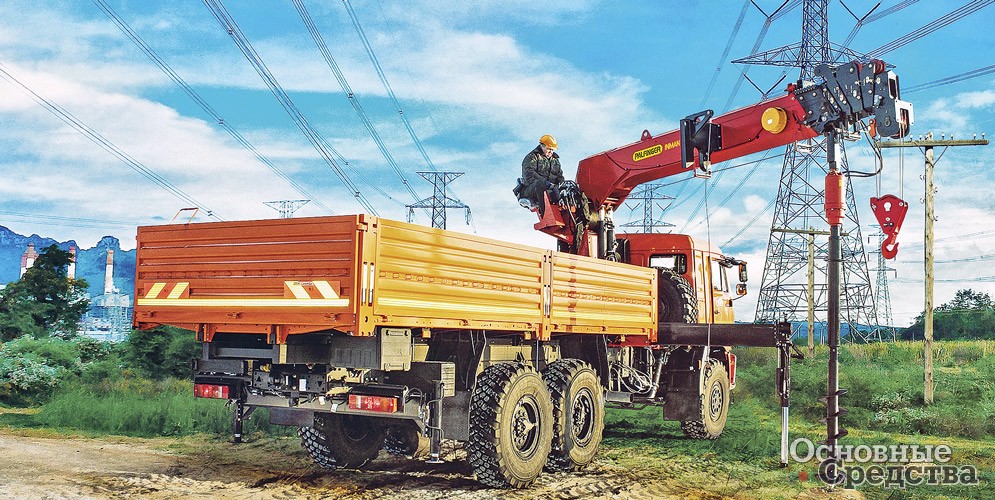

INMAN IT 200

Краноманипуляторные установки серии INMAN IT производятся в России и отлично приспособлены к местным условиям эксплуатации. Они могут монтироваться на шасси многих отечественных и зарубежных марок, причем при монтаже очень компактны и сохраняют максимум полезной длины кузова. Диапазон их рабочих температур составляет от –40 до +40 °С. Высококачественная техническая поддержка оказывается КМУ INMAN в сервисных центрах «ПАЛФИНГЕР СНГ» по всей России.

Помимо INMAN IT 200, в серии тросовых кранов-манипуляторов INMAN IT предлагаются следующие модели: IT 80, IT 90, IT 150, IT 180.

INMAN IT 80 – тросовая установка с гидравлическим выдвижением телескопируемых секций и ручным выдвижением аутригеров для среднетоннажных шасси, например ГАЗон NEXT. Имеется дистанционное управление с земли. Особенностью данного крана-манипулятора является простота конструкции, а следовательно, более высокая надежность, низкие затраты на эксплуатацию и техническое обслуживание.

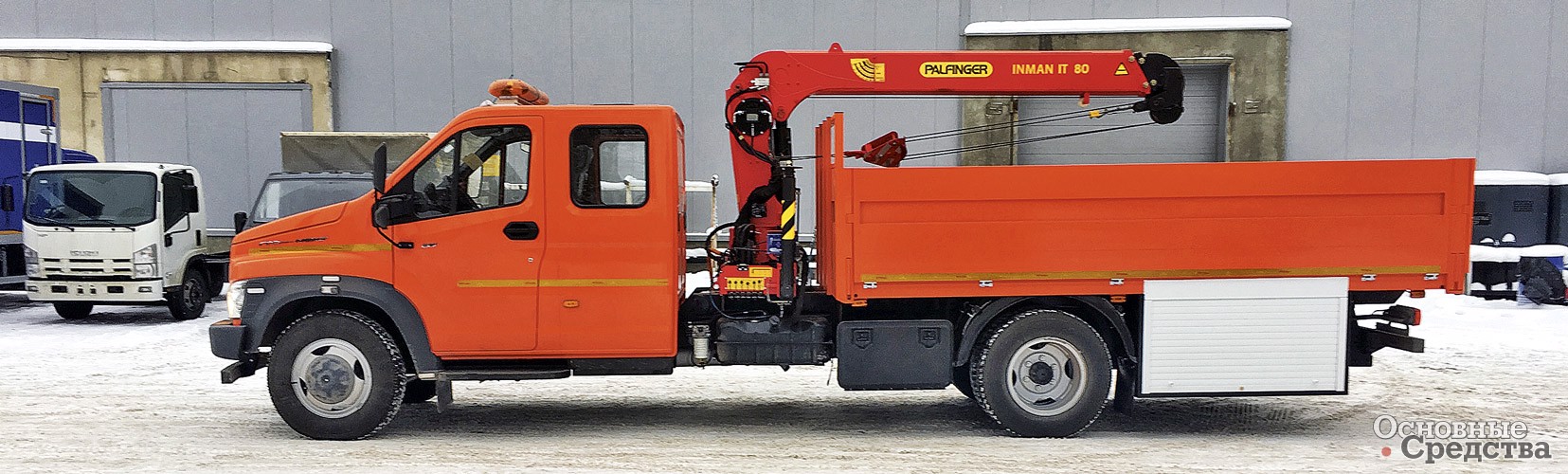

INMAN IT 80

INMAN IT 90 – новый «трехтонник» отечественного производства, который создан специально для малого бизнеса. Максимальный вылет стрелы для данной модели может достигать 12,7 м (исполнение с тремя секциями телескопирования) и обеспечивает грузовой момент 8,2 тм. Максимальная грузоподъемность тросового крана на вылете 2,5 м составляет 3050 кг, а на максимальном вылете КМУ в исполнении с двумя секциями телескопирования способна работать с грузами весом до 500 кг.

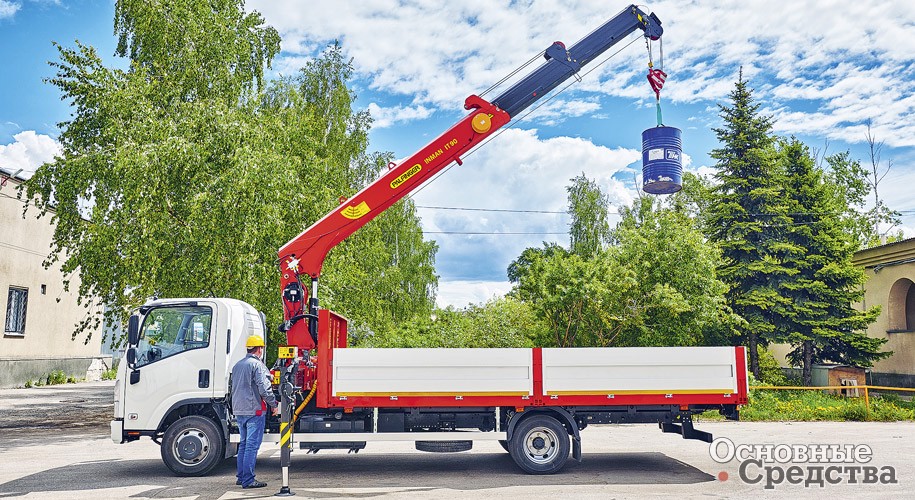

INMAN IT 90

INMAN IT 150 является для эксплуатирующих компаний эффективным инструментом при выполнении погрузо-разгрузочных работ. При своей общей массе в 2,9 т максимальная грузоподъемность тросового крана составляет 6,6 т, а на максимальном 19-метровом вылете КМУ способна работать с грузами весом до 0,3 т. Угол поворота 420° и максимальная глубина опускания до 18,3 м позволяют КМУ INMAN IT 150 доставлять грузы в самые труднодоступные места.

Кран-манипулятор оснащен мощной лебедкой с тяговым усилием 16,2 кН, 4-кратная запасовка троса снижает риск скручивания и увеличивает скорость вертикального перемещения; наличие концевого выключателя механизма подъема груза предотвращает поломку механизмов тросового крана; имеется датчик размотки троса, прожектор на колонне, на оголовке стрелы предусмотрен фланец для работы с навесным оборудованием. Развесовка КМУ INMAN IT 150 очень удачна: обеспечивается устойчивость автомобиля без дополнительных опор на большинстве популярных моделей шасси. Управление с сиденья на колонне входит в базовую комплектацию, выдвижение опор гидравлическое.

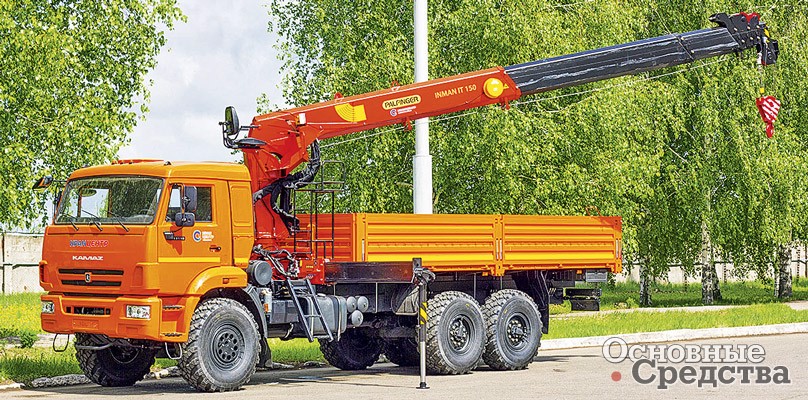

INMAN IT 150

INMAN IT 180 – одна из самых первых моделей в линейке тросовых кранов-манипуляторов «ИНМАН», которая уже на протяжении нескольких лет успешно эксплуатируется многими строительными компаниями России. КМУ с пятью секциями гидравлического телескопирования обладает грузоподъемностью 7,2 т и максимальным вылетом стрелы 18,8 м, при этом максимальная высота подъема – 19,25 м. Стоит отметить, что для удобства покупателей в базовую комплектацию данной КМУ уже входят управление с сиденья на колонне, гидравлически выдвигаемые аутригеры и балка дополнительных опор для установки на заднем свесе рамы автомобиля с целью обеспечения устойчивости во время проведения прогрузо-разгрузочных работ. Максимальная глубина опускания лебедки 25,1 м является безусловным преимуществом при работе с грузами в труднодоступных местах.

Особенностью тросовой КМУ в отличие от шарнирно-сочлененных КМУ является простота конструкции, а следовательно, более высокая надежность, низкие затраты на эксплуатацию и техническое обслуживание.

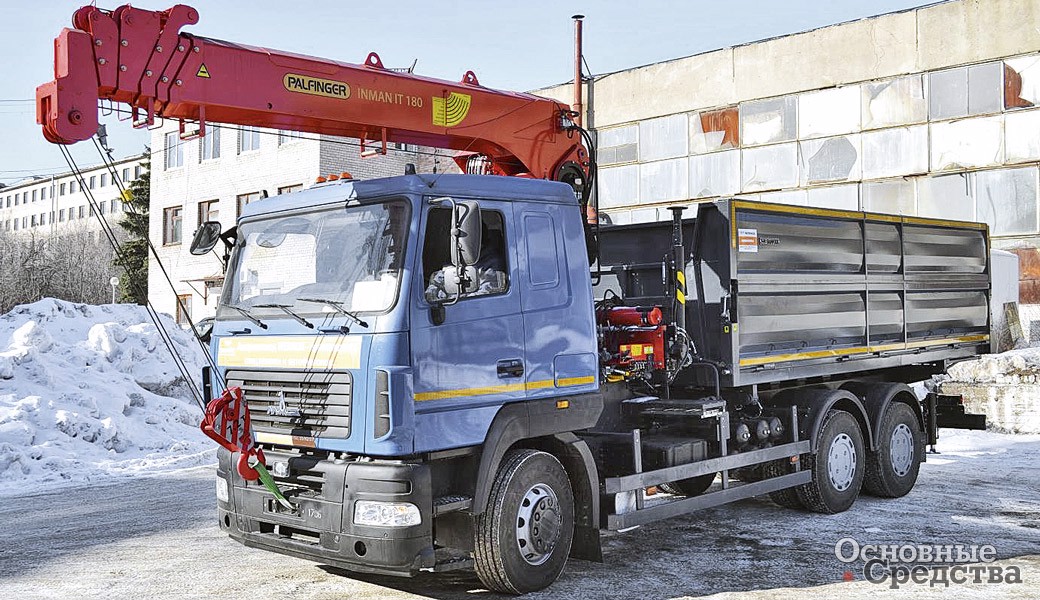

INMAN IT 180
