Подающие свежий бетон

Большинство современных строек не обходится без автобетононасосов (АБН). Импортные и отечественные, они служат для подачи свежеприготовленного бетона из автобетоносмесителя к месту укладки. Мобильные устройства имеют много общего, но по факту разные, как отпечатки пальцев. При выборе важно знать сильные и слабые стороны: это поможет не попасть впросак.

XCMG

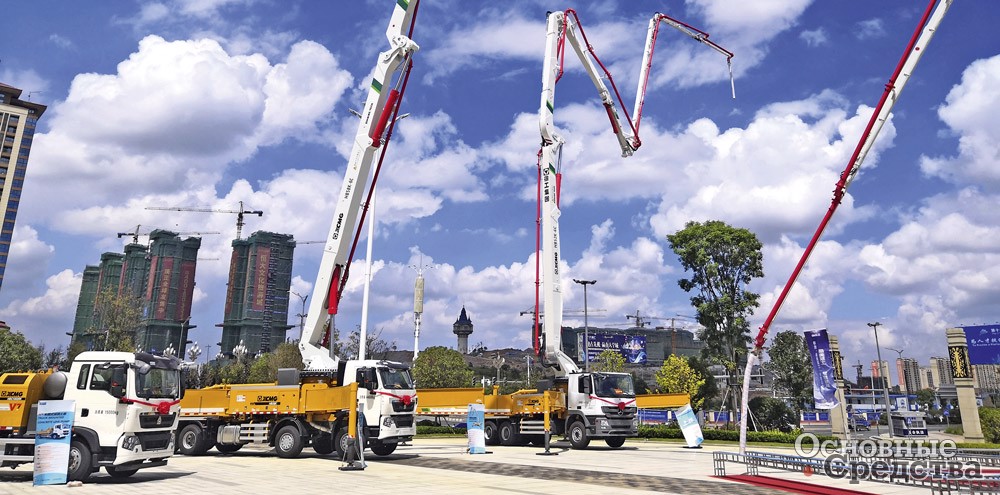

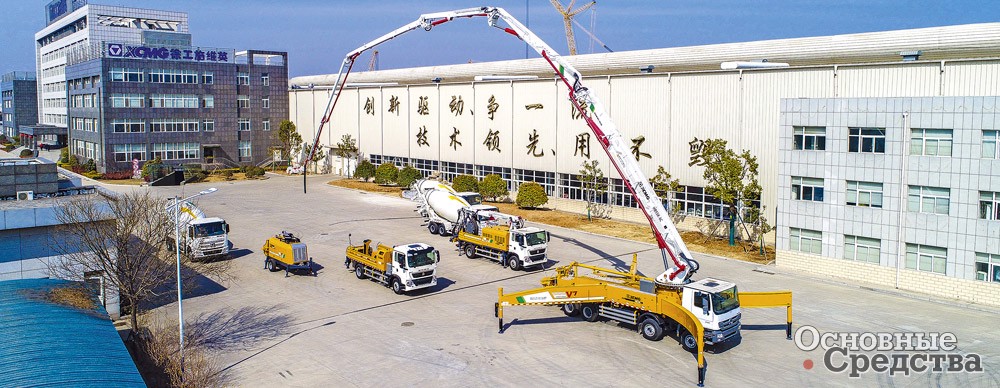

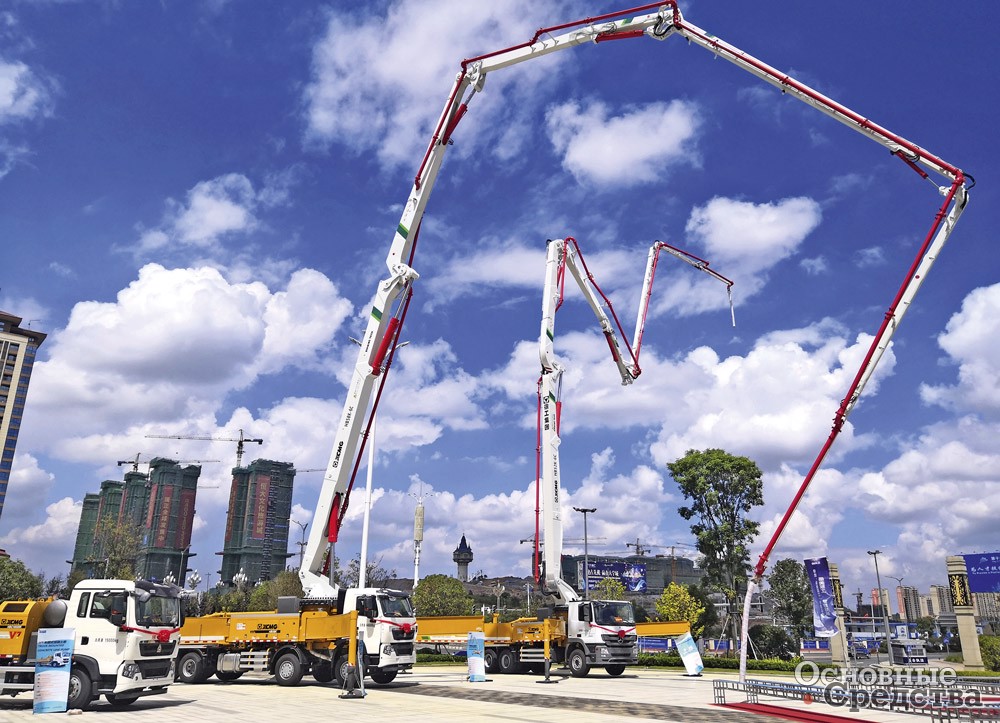

Компания XCMG в России с 2000 г., а с 2012-го ее интересы представляет официальный дистрибьютор «СюйГун Ру». XCMG SCHWING – это совместное предприятие, созданное после приобретения XCMG немецкой компании SCHWING в 2012 г., когда XCMG начала внедрять немецкие технологии. В России пока доступны две модели АБН: XCMG HB37V на трехосном шасси и XCMG HB43V на четырехосном.

XCMG HB37V на шасси МАЗ имеет пятисекционную складную стрелу типа RZ. Габариты: 11297х2550х3783 мм, снаряженная масса – 29 220 кг. Дальность подачи бетонной смеси вверх составляет 36,3 м, по горизонтали – 31,65 м и на 24,4 м вниз. Минимальная высота раскладывания – 7,63 м.

У заказчиков также популярна модель XCMG HB43V на четырехосном грузовом шасси МАЗ или XCMG. При габаритах 12297х2540х4000 мм снаряженная масса равна 33 640 кг. АБН подает бетонную смесь на 42,1 м вверх, на 37,3 м по горизонтали и на 29 м вниз. Минимальная высота раскладывания стрелы типа RZ – 11 м.

Автобетононасосы имеют передние телескопические опоры Х-типа и задние поворотные выносные опоры и благодаря наличию функции односторонней работы машиной можно управлять при опорах, выдвинутых с одной стороны, что особенно выгодно при ограниченном пространстве, на узких строительных площадках.

Максимальный объем подачи у этих моделей (низкое 9 Мпа/ высокое давление 13 МПа) – 170/ 120 м³/ч. Переключение низкое/ высокое давление осуществляется нажатием кнопки.

Также предусмотрен автоматический возврат поршня, что позволяет быстро и просто обследовать или заменить уплотнительный элемент. Штатно установлены вибратор на решетке бункера, мойка высокого давления и система централизованной смазки. Система смазки работает от пневматического привода с помощью одного нажатия, что предотвращает попадание в нее инородных примесей и образование заторов.

В числе главных достоинств – энергосберегающая технология Schwing, главный гидравлический клапан Schwing и рок-шибер, которые есть только у XCMG SCHWING и SCHWING STETTER. В зависимости от комплектации завод может применять распределительный клапан S-шибер или рок-шибер.

STEELUS

Кредо этого производителя: минимизация стоимости владения, максимизация коэффициента технической готовности. Речь о бренде STEELUS из Южной Кореи. Продуманные и эффективные решения с корейской педантичностью воплощены в надежной конструкции автобетононасосов. Они обеспечивают бесперебойную подачу свежеприготовленного бетона на высоту 38, 40 и 52 м. Речь о моделях SPT38ZX5 и SPT41R на трехосном и SPT52RZ5 на пятиосном шасси.

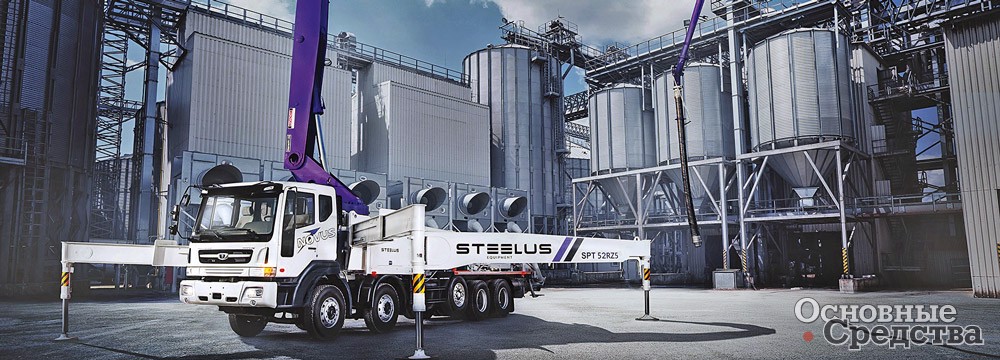

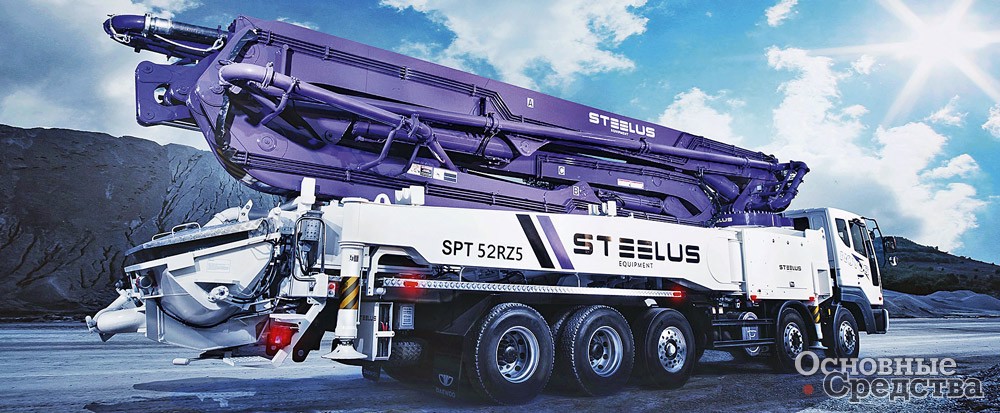

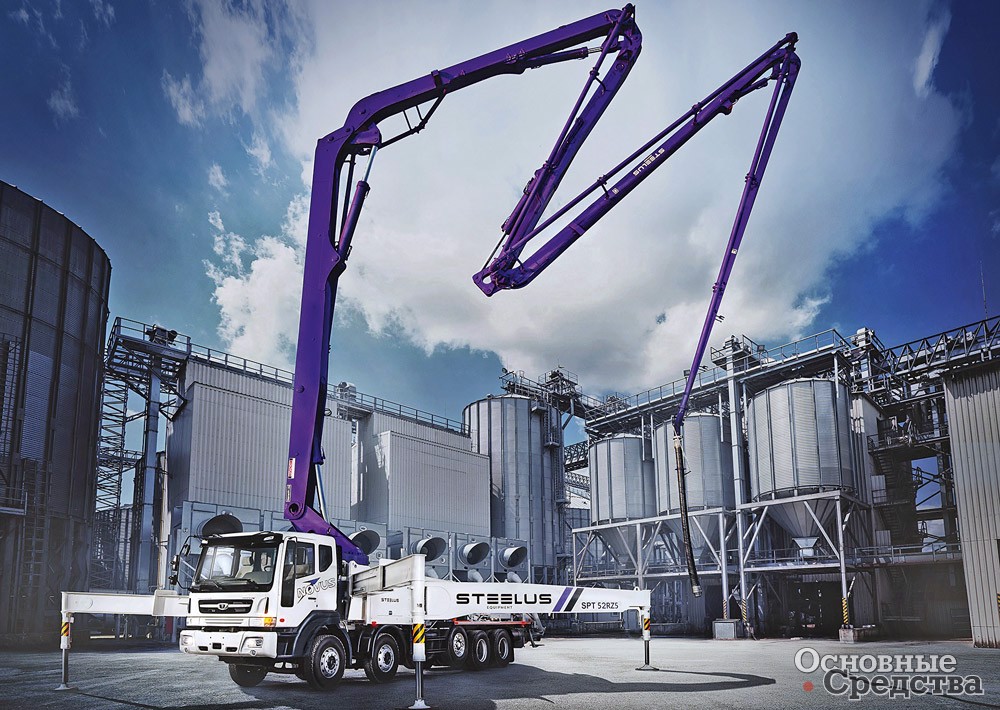

Сильная сторона продукции STEELUS – использование грузового шасси Daewoo Novus. Команда отечественных инженеров участвовала в разработке и производстве автобетононасосов STEELUS. На стадии проектирования была учтена специфика эксплуатации в России. Специалисты провели анализ пожеланий клиентов, основанных на практике использования АБН различных производителей. Собрав и обобщив всё лучшее, инженеры поставили во главу угла аспекты безопасности, производительности и надежности установки. На российском рынке заказчики чаще выбирают топовую модель SPT52RZ5 на шасси Daewoo Novus (10х4).

Она имеет диаметр бетоновода 125 мм, угол поворота 360°, производительность 162 м³/ч. Конструкция обеспечивает дальность подачи вверх на 51,2 м, по горизонтали на 47,4 м и вниз на 40,9 м. На установке применяется гидравлический насос Rexroth немецкого производства. Пятисекционная надстройка имеет тип складывания RZ, минимальную высоту раскладывания 11 м и концевой шланг длиной 4 м. У подающих цилиндров диаметр 230 мм с ходом 2100 мм. Объем приемного бункера достигает 600 л, давление подачи бетона – 70 бар.

Сильные стороны бренда – обучение дилеров от STEELUS Russia, контроль качества, выездной сервис АБН, бонусы от лизинговой компании, скидки на профессиональное ТО и действующая горячая линия. Дилерские центры STEELUS расположены в Краснодарском и Приморском краях, Новосибирской и Челябинской областях, Республике Татарстан.

SANY

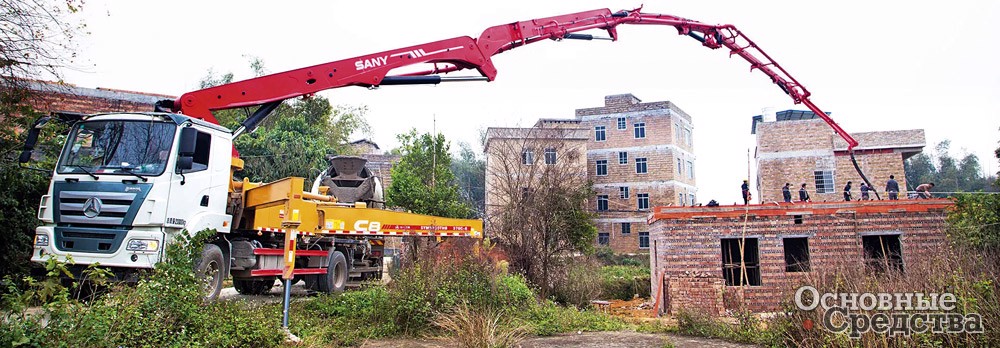

В 1994 г. компания SANY первой в Китае создала на грузовом шасси бетононасос высокого давления большого объема. SANY производит свыше 30 моделей АБН на грузовом шасси и официально представлена в России с 2007 г.

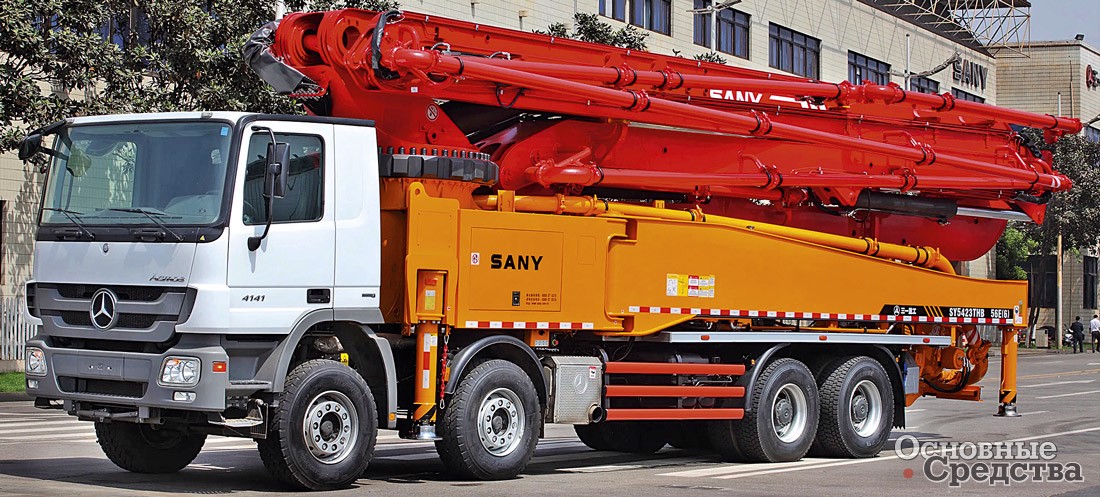

В ассортименте 3 двухосные модели, 10 трехосных, 13 четырехосных. Для самых сложных задач есть 4 пятиосных варианта, 2 шестиосных и 1 семиосный! На собственной платформе SANY Россия предлагает двухосные модели с высотой подъема до 37 м и свыше 60 м. В числе грузовых АБН на партнерской базе полдюжины установок на шасси Mercedes-Benz Actros 3340 (6x4), Daewoo CL6CR (6x4), Ford Cargo 4136D (8х4), Mercedes-Benz Actros 4140 (8x4), Volvo FM460 (10x6).

Популярная модель – C8 SY56 RZ6-200 на пятиосном шасси Volvo FM460 (10x6) Euro 5. Габариты автомобиля полной массой 45 900 кг составляют 13 780х2550х3970 мм. Максимальная производительность установки достигает 200 м/ч, предельное давление на бетонную смесь – 83 бар, рабочее давление в гидросистеме – 320 бар. Двухслойные трубы бетоновода и концевого шланга имеют диаметр 125 мм. Переключение режима подачи автоматическое. В распоряжении оператора пульт радиоуправления с ЖК-дисплеем SYLD. Шесть секций стрелы выполнены по схеме RZ и имеют высоту раскладывания до 15,2 м. Максимальная высота подачи достигает 56 м, дальность – 51 м, глубина – 36,6 м. Угол поворота – 360°. Стрела установлена на пьедестале TRDI (аутригеры Х-типа). Платформа имеет алюминиевое покрытие.

Комплектацией предусмотрены подающие цилиндры диаметром 260 мм с длиной хода 1900 мм, поршни Compact, зимний гидроаккумулятор и принудительный подогрев гидравлического масла. Есть централизованная система смазки, крышка бункера из высокопрочного пластика, резиновый фартук приемного бункера. Предусмотрено стационарное и радиоуправление водяным насосом и смесителем, аварийный выключатель мешалки, отключение насоса при снижении оборотов двигателя и возврат подающих поршней в водяную коробку в режиме обслуживания. Топливный бак объемом 620 л расположен в задней правой опоре, а в левой задней – водяной бак такого же объема. Водяной насос ВД с рабочим давлением 70–80 бар оснащен защитой от сухого пуска. В комплект включен 10-метровый шланг с разъемом. В базе идет откидное колено диаметром 200 мм с портом для промывки.

ТЗА

Автобетононасосы ТЗА на рынок поставляет Туймазинский завод автобетоновозов. В 1977 г. он выпустил свой первый бетоновоз, с 1994 г. освоил сборку бетононасосов на грузовом шасси. В 2004 г. ПАО «ТЗА» вошел в состав группы ПАО «КАМАЗ» и в настоящее время занимает 35% рынка АБН.

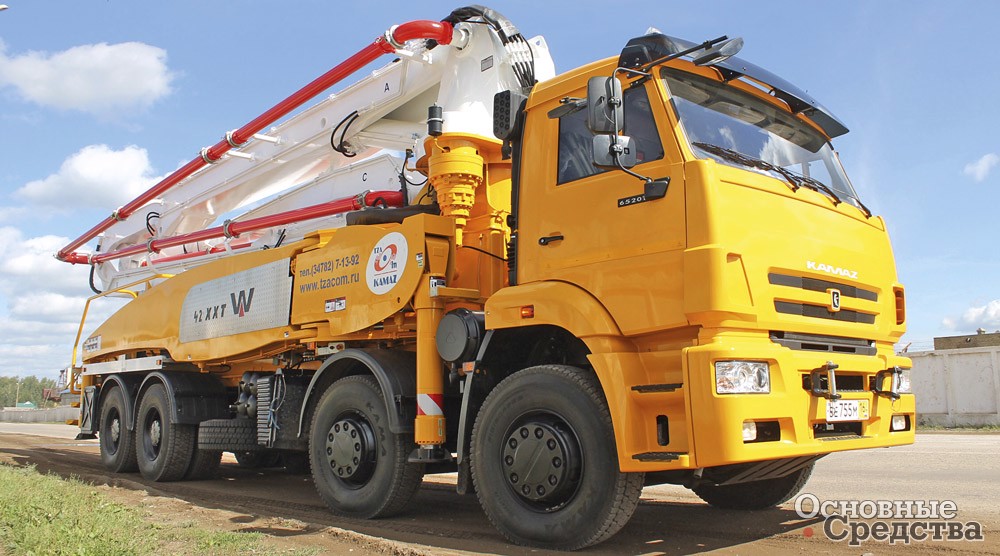

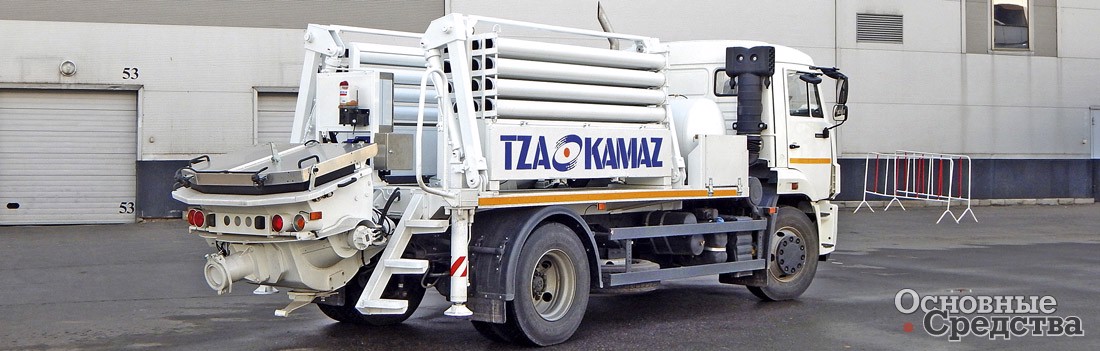

Продукция делится на четыре серии. Например, серия «TZA» объединяет модели с распределительными стрелами длиной 21 и 32 м. «TZA» вобрала АБН со стрелами длиной 37, 43 и 47 м. В состав линейных АБН «CityPump» вошли образцы без гидравлической стрелы. Есть еще группа автобетононасосов-смесителей. Рассмотрим АБН-47 (58154В) на шасси КАМАЗ-65201 (8х4) с рестайлинговой кабиной и двигателем Cummins из наиболее популярной серии «TZA».

Габариты этого бетононасоса: 12 400х2500х3960 мм. Полная масса составляет 38 930 кг. Предельная высота подъема – 47 м, внутренний диаметр бетоновода – 125 мм, максимальная производительность на выходе из распределительного устройства – 140 м³/ч. Все пять секций имеют гидравлический привод. Объем загрузочной воронки, как и у аналогов – 0,6 м³. Допустимый «калибр» заполнителя – до 50 мм. Рабочее давление достигает 11,5 МПа.

А актив модели – система автоматической централизованной смазки LincolnQuicklub. Стабильную и безопасную работу обеспечивают конструкции опор ST-system и ХХТ. Вибратор препятствует накоплению смеси на решетке, а удобство в работе создает 0,7-кубовая приемная воронка с освещением рабочей зоны. Возможности интеллектуального функционала оператору обеспечивает пульт радиоуправления в сочетании с пультом ДУ. Резервные системы управления гарантируют полноценное завершение выполняемых работ. Дополнительным плюсом выступает заводская защита от коррозии. Все корпуса блоков управления и крышка приемного бункера изготовлены из нержавейки.

Кто первый?

Автобетононасосы незаменимы при заливке фундамента крупных капитальных объектов, возведении высотных зданий и сооружений из монолитного бетона. Нет им альтернативы при обустройстве подземных гаражей и паркингов, прокладке шахт, строительстве мостов и т.д. От того, какие средства производства будут выбраны, зависит то, насколько продуктивным и прибыльным станет ваш бизнес. Самое время вспомнить поговорку «Семь раз отмерь, один раз отрежь».
