Какой самоходный подъемник лучше всего подходит для вашей работы
ардритов с планеты Энтеропия».
Станислав Лем. Звёздные дневники Ийона Тихого
Существует множество видов подъемного оборудования, разных по конструкции и назначению. Мы ограничим тему нашей статьи рассмотрением строительных подъемников на самоходных шасси. Подъемники грузовые, фасадные, шахтные; вертикальные, подвесные, автомобильные и пр. в данной статье мы рассматривать не будем.
Самоходные подъемники используются для выполнения огромного количества различных работ во многих отраслях промышленности, перечислять которые нет смысла. Поэтому при выборе подъемника следует тщательно проанализировать задачи, которые ему предстоит выполнять. Ниже мы поговорим об этом подробнее.
Высота подъема и скорость подъема/ опускания платформы
Согласно ГОСТ 33650–2015 рабочая платформа – это площадка с защитными ограждениями, установленная на подъемном оборудовании и предназначенная для размещения рабочего персонала с инструментом и материалами в целях проведения работ. В профессиональной речи строителей рабочие платформы чаще называют «корзинами» или «люльками», но мы в статье будем придерживаться гостовского наименования.
Какой высоты подъема будет достаточно для работы? Учтите, что многие производители указывают значение высоты подъема так: высота подъема пола платформы плюс 2 м. Если указана лишь высота подъема пола платформы, следует учитывать и рост рабочих – это еще минимум 1,5 м над платформой. На отечественном рынке представлен широкий ассортимент самоходных строительных подъемников, имеющих высоту подъема от 3 до 58,6 м.

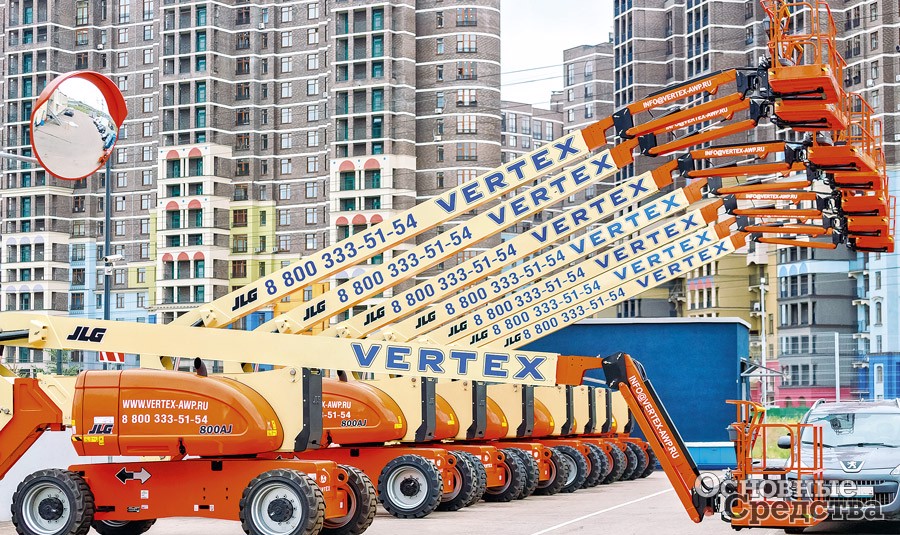

Подъемное строительное оборудование американской компании JLG широко известно: самоходные ножничные подъемники с электрическими и дизельными двигателями, с грузоподъемностью платформы до 1020 кг, дизельные телескопические подъемники, среди которых мод. 1850SJ с самой большой рабочей высотой подъема 58,56 м, коленчатые подъемники с электрическими и дизельными двигателями и гусеничные подъемники-«пауки» с бензиновыми, дизельными и электрическими двигателями.
JLG разработала целую гамму дополнительного оборудования для подъемников.
SkyGlazier – приспособление на платформу для подъема стеклянных панелей.
SkyWelder – сварочный аппарат для работы на платформе.
SkyCutter – дисковая пила для резки металла толщиной до 9,5 мм.
SkyAir – воздушный компрессор. Служит для снабжения сжатым воздухом пневмоинструмента на платформе.
SkyPower – генераторная установка переменного тока для питания на платформе вышеуказанного оборудования, инструмента, сварочных аппаратов и т. д. Трехфазная мощностью 7,5 кВт и однофазная мощностью 6 кВт.
Возможно, скоро флагманские модели производственных линеек основных изготовителей строительных подъемников вплотную подойдут к величине высоты подъема в 60 м и даже преодолеют этот барьер. Но мнения специалистов на этот счет расходятся. С одной стороны, от потребителей поступают запросы, чтобы высота подъема рабочих платформ была все выше, и производители стремятся разработать новые модели с такими характеристиками. Но с другой стороны, перевозить модели с длинными стрелами, обеспечивающие большую высоту подъема, сложнее. Кроме того, чем больше становится высота подъема у самоходных подъемников, тем больше они начинают конкурировать с автогидроподъемниками.
Некоторые специалисты утверждают, что при высоте подъема больше 38–41 м рабочие чувствуют себя безопаснее и комфортнее на платформе автогидроподъемника, а не самоходного подъемника с телескопической стрелой. Один из опрошенных нами специалистов-строителей сказал: «До рабочей высоты подъема 45 м мы используем подъемники, выше – берем автокран». Другие специалисты уверены, что рабочая высота самоходных подъемников будет увеличиваться: «Процесс развития идет постоянно. Строительные проекты усложняются, строителям и архитекторам требуются машины, поднимающие платформы выше и обладающие всё более широкими возможностями.
Телескопические подъемники могут обеспечить самую большую высоту подъема (до 58 м и более). К тому же преимуществом телескопических подъемников по сравнению с подъемниками других типов является высокая скорость телескопирования и складывания стрелы, т.е. телескопические подъемники быстрее поднимают, выдвигают в горизонтальном направлении и опускают платформу.

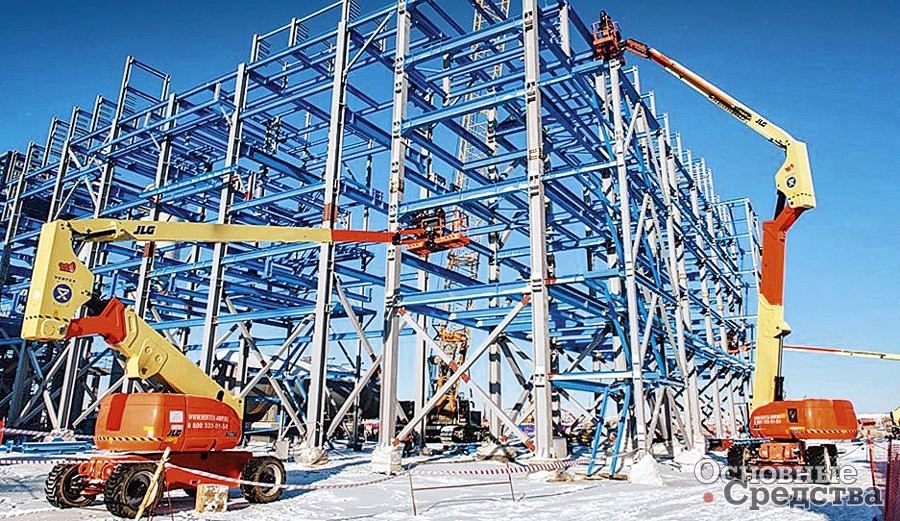

Коленчатые подъемники, стрелы которых состоят из нескольких шарнирно-сочлененных секций, лучше всего подходят для обеспечения работ на высоте в труднодоступных местах. Они имеют почти такую же высоту подъема, как у телескопических подъемников – до 48 м. Существуют также рычажно-телескопические подъемники, в конструкции которых совмещаются шарнирно-сочлененные и телескопические секции. Коленчатые подъемники более компактные и маневренные, они подходят для работ в самых стесненных условиях, в отличие от телескопических подъемников. Самоходные коленчатые подъемники с дизельным типом двигателя, укомплектованные внедорожными шинами, широко используются на строительных площадках с вязким грунтом.

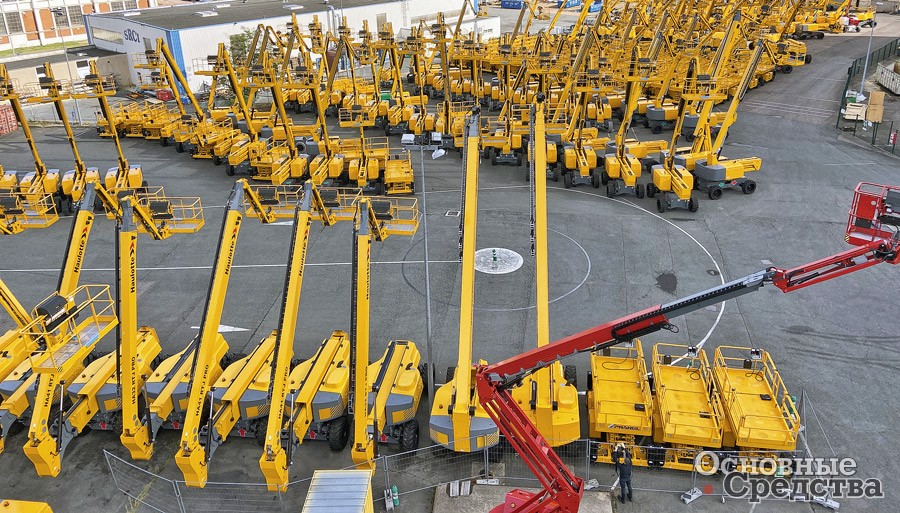

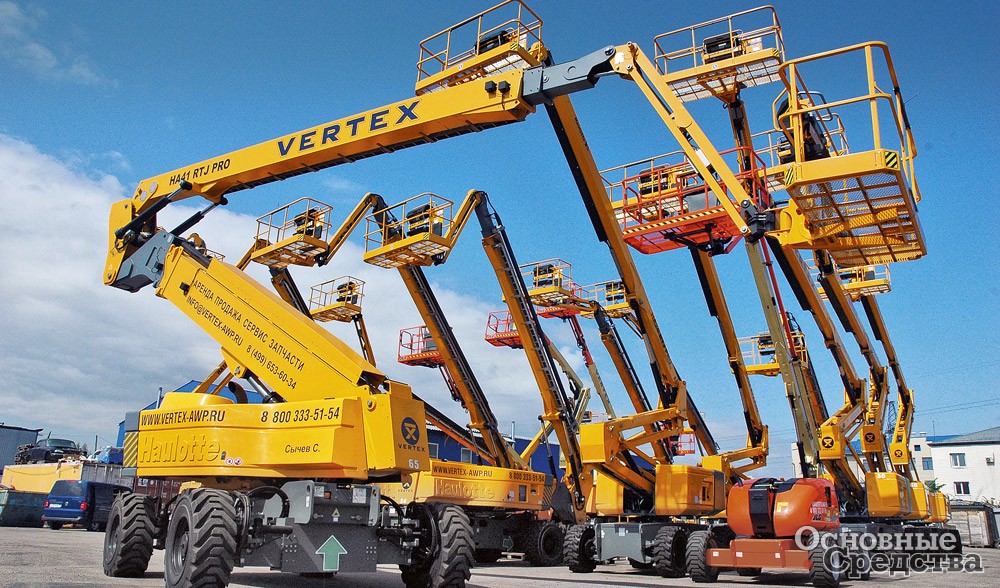

Компания Haulotte выпускает широчайший ассортимент подъемников разных типов: телескопических, коленчатых, ножничных и т. д.

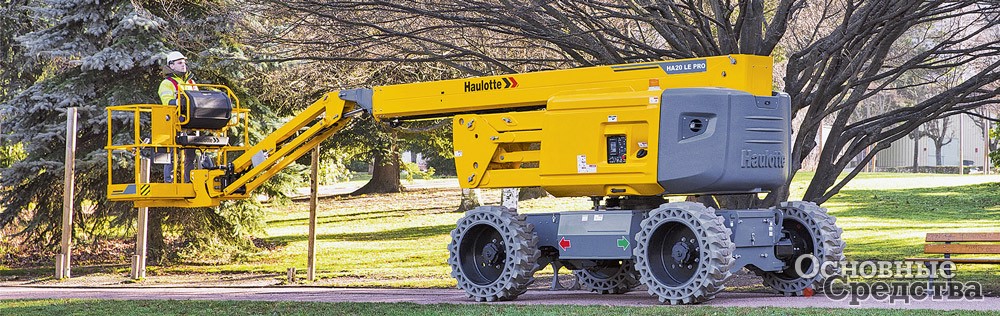

Интересна инновационная модель коленчатого подъемника Haulotte HA 20 LE PRO с рабочей высотой 20,76 м, которая в апреле 2020 г. вошла в престижный рейтинг TOP 50 China Construction Machinery в номинации подъемников с экологически чистой системой привода и управления.
Машина оснащена бесшумным электроприводом (генератор с ДВС) нового поколения. На аккумуляторные батареи производитель дает гарантию пять лет, что бывает крайне редко. HA 20 LE PRO имеет повышенную проходимость, позволяющую эксплуатировать подъемник на бездорожье. Все четыре колеса управляемые, имеется режим «крабового хода».
Горизонтальный вылет стрелы HA 20 LE PRO составляет 11,91 м, максимальная высота перегиба над препятствием – 8,52 м. Возможность неограниченного поворота корпуса обеспечивает рабочую зону в 360°.
Все машины Haulotte оснащаются фирменными электронными системами управления и безопасности:
Active Screen – «умный» интерфейс системы управления упрощает выполнение работ, помогает проводить техобслуживание машины, осуществляя бортовую диагностику.
Stop Emission System – система, автоматически выключающая двигатель, если машина не работает некоторое время, и включающая, когда мощность понадобится снова. Уменьшает износ двигателя и других узлов до 20%. Уменьшает расход топлива, вредные выбросы и шум.
Dual Load – система увеличивает грузоподъемность платформы за счет уменьшения рабочей зоны, равновесие машины контролируется. Система удобна, если приходится поднимать на платформе тяжелые материалы и оборудование.
Active Shield Bar – поручень безопасности на рабочей платформе, уменьшает риск ударов о препятствия сверху, полностью интегрирован в панель управления. Система безопасности предупреждает звуковыми и световыми сигналами о перегрузке и опасном наклоне машины.
Также все подъемники Haulotte выпускаются подготовленными к подключению телематического оборудования.

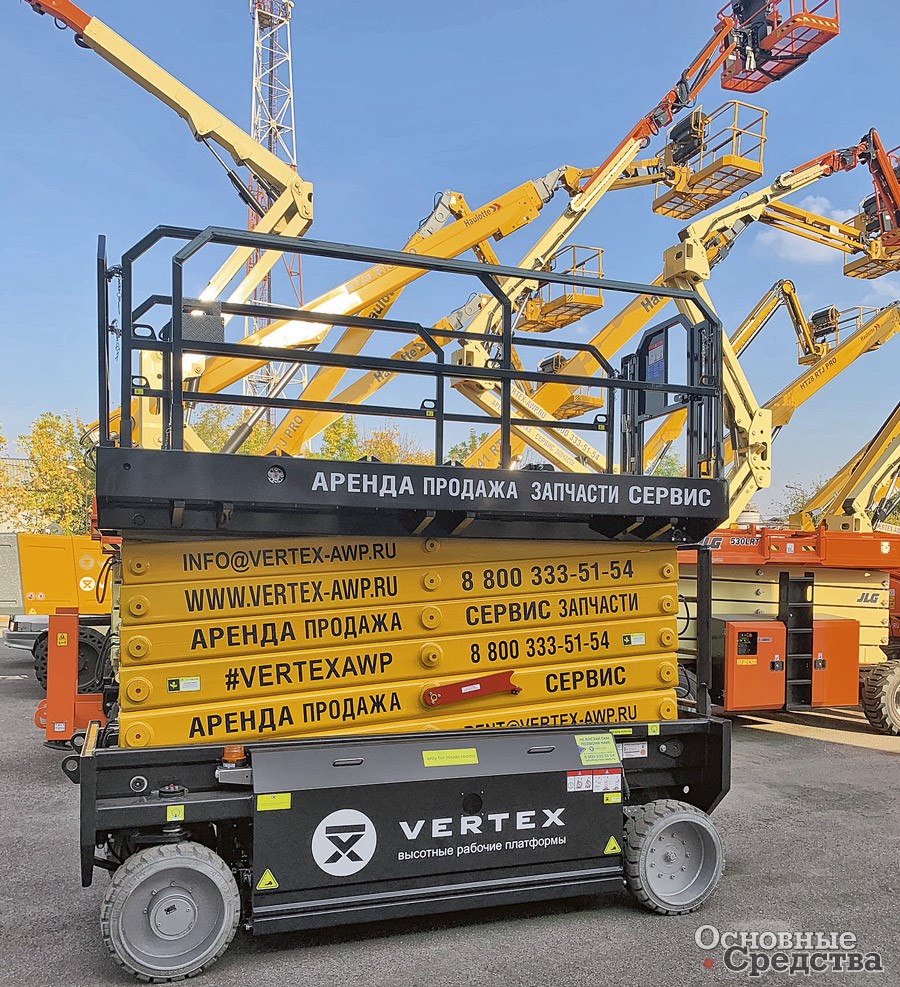

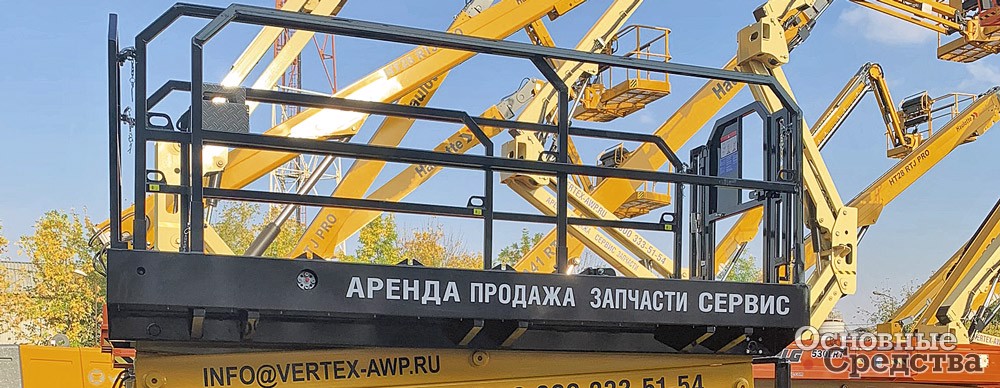

Ножничные подъемники более ограничены по высоте подъема по сравнению с телескопическими и коленчатыми подъемниками. Благодаря большим платформам ножничные подъемники имеют самую высокую грузоподъемность среди всех типов рабочих платформ. Для выполнения самых сложных работ можно поднять до трех рабочих. Стандартные расширения платформы обеспечивают еще большего рабочего пространства и дополнительные возможности. Перекрестные рычаги приводятся в действие дизельными или электрическими (АКБ) двигателями. Компактные электрические ножничные подъемники широко применяются в качестве подъемных устройств на складах.

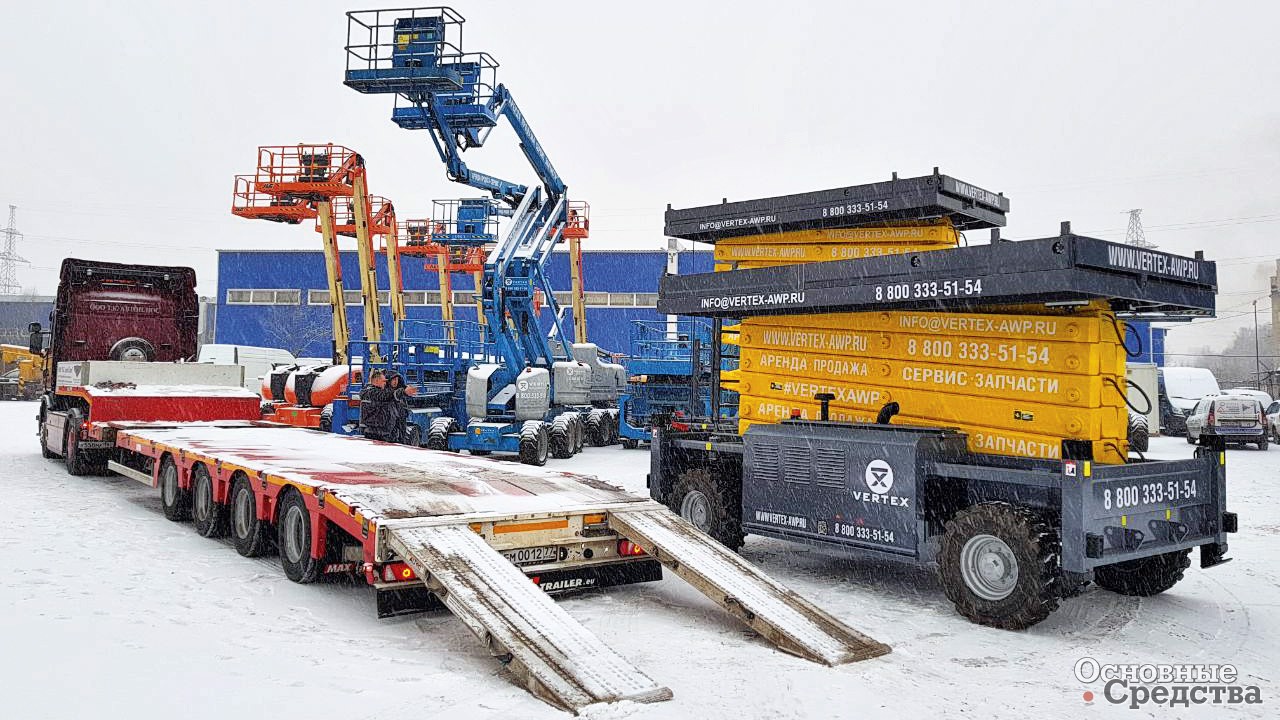

HAB Engineering GmbH – немецкая компания, специализирующаяся на производстве электрических и дизельных ножничных подъемников. С 2020 года модельный ряд компании претерпел изменения. Интересная машина S 165 – 24 D4WDS SP с рабочей высотой подъема 16,5 м, боковым удлинением платформы 1,195 м и г/п платформы 500 кг.
Всего в производственной линейке HAB Engineering 11 электрических и 5 дизельных моделей грузоподъемностью от 500 до 900 кг, с рабочей высотой подъема от 15,4 до 32,2 м. Платформы вместительные, с выдвижной секцией, позволяют разместить рабочих, инструмент и необходимые материалы, машины способны передвигаться с поднятой платформой. Современная система безопасности блокирует движения подъемника при перегрузке и обеспечивает спуск платформы в случае аварийной ситуации.
Компания предлагает «зимний» пакет оборудования: арктические масла в гидросистеме и двигателе, обогреватель гидробака и моторного масла, автономное зарядное устройство аккумулятора.
HAB Engineering также выпускает три модели дизельных гусеничных телескопических самоходных подъемников. Все подъемники производятся в Германии.
Каким должен быть максимальный горизонтальный вылет стрелы? Нужно ли обходить препятствия, и т. п.?
Некоторые специалисты начинают выбор подъемника с необходимой величины горизонтального вылета стрелы. Вылет позволяет работникам в корзине подъемника достигать труднодоступных мест и преодолевать препятствия – проходить над стенками, заборами и т.п. От ответов на вопросы о высоте подъема и величине вылета зависит выбор типа подъемника: ножничного, телескопического либо коленчатого и рычажно-телескопического.
Телескопические. Для работ с большими горизонтальными вылетами (до 25 м) и на больших высотах лучше подходят подъемники с телескопическими стрелами. Из-за прямой конструкции стрелы они обладают меньшими возможностями маневрирования рабочей платформой по сравнению с коленчатым подъемником. Однако это компенсируется способностью их надстройки поворачиваться на 360° без ограничения, относительной простотой и надежностью конструкции, а также большим горизонтальным вылетом стрелы. Стрела может принимать как вертикальное, так и горизонтальное положение по отношению к площадке – рабочая зона самоходного «телескопа» фактически имеет форму полусферы.
Многие телескопические подъемники дополнительно комплектуются универсальным телескопическим гуськом на шарнирной опоре, который позволяет подать рабочую платформу в труднодоступные места. Многие модели телескопических подъемников обладают довольно большой устойчивостью и не нуждаются в дополнительных упорах.

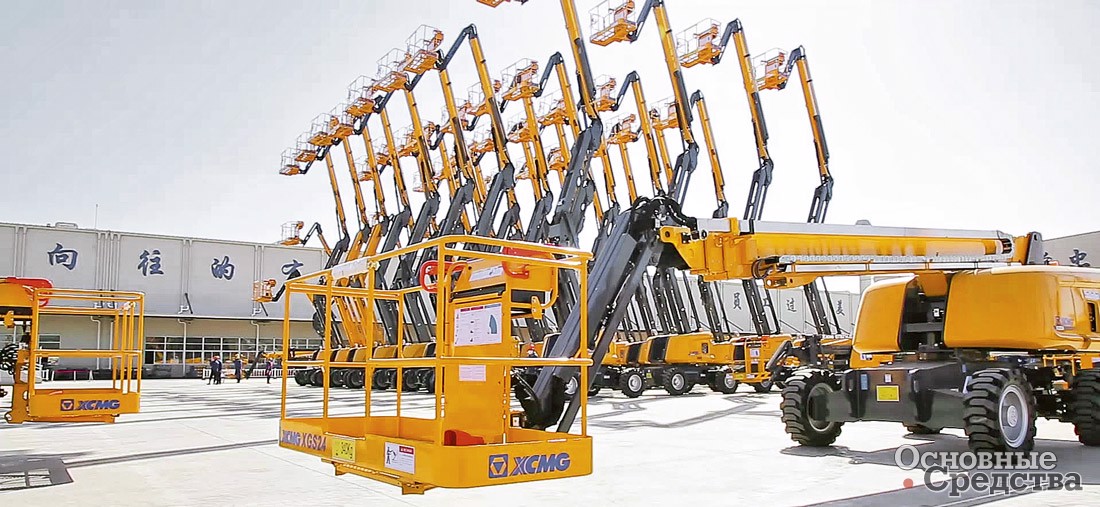

Так, телескопический самоходный подъемник компании XCMG мод. GTBZ58S массой 27,2 т обеспечивает рабочую высоту подъема платформы, равную 58,6 м. Максимальный горизонтальный вылет у этого подъемника составляет 25,1 м, а максимальная грузоподъемность – 450 кг.
Шасси полноприводное, колеса пенонаполненные, с внедорожным рисунком протектора, увеличенной ширины, все управляемые, система обеспечивает четыре режима рулевого управления: передней/ задней осями, всеми 4 колесами и «крабовый ход». Оси качающиеся, с электронным управлением положения. Платформа самовыравнивающаяся, может опускаться ниже уровня опорной поверхности. Гусек поворачивается относительно стрелы в диапазоне от –45 до +75°, платформа может поворачиваться на угол до 160°.

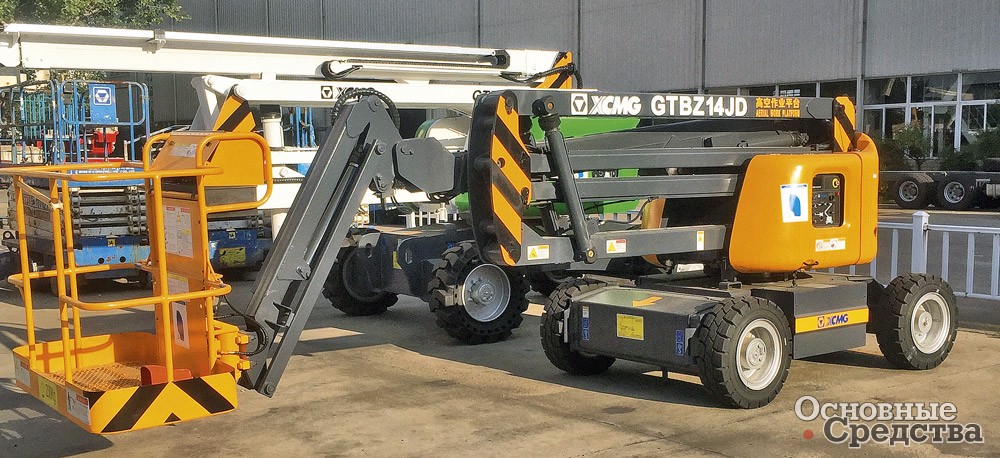

XCMG выпускает более 30 моделей телескопических (высота подъема 22–58,6 м), коленчатых (14–24 м) и ножничных (6–14 м).
Коленчатые стрелы имеют несколько шарнирных сочленений, благодаря которым стрела гнется и может протянуться над препятствием или сбоку от него по ломаной траектории, даже ниже уровня площадки, а также точно позиционировать платформу, не повреждая окружающие конструкции. Преимущество коленчатого подъемника перед машиной с телескопической стрелой состоит в том, что с его помощью удается добираться до самых труднодоступных мест, расположенных, например, на крыше или внутри зданий.
Также стрела может использоваться в полностью выпрямленном состоянии. Коленчатые подъемники имеют рабочую высоту до 48 м и горизонтальный вылет стрелы до 23 м. Длину стрелы можно увеличивать за счет монтажа дополнительных секций и гуськов.
Шарнирно-сочлененные стрелы обычно короче телескопических стрел по габаритам в сложенном состоянии, и поэтому коленчатым подъемникам проще маневрировать в тесных местах на стройплощадках. Коленчатые подъемники обеспечивают довольно высокую скорость перемещения рабочей платформы, просто управляются, имеют широкий функционал, который во многом определяется именно конструкцией стрелы; любые ее сгибы без труда контролируются.

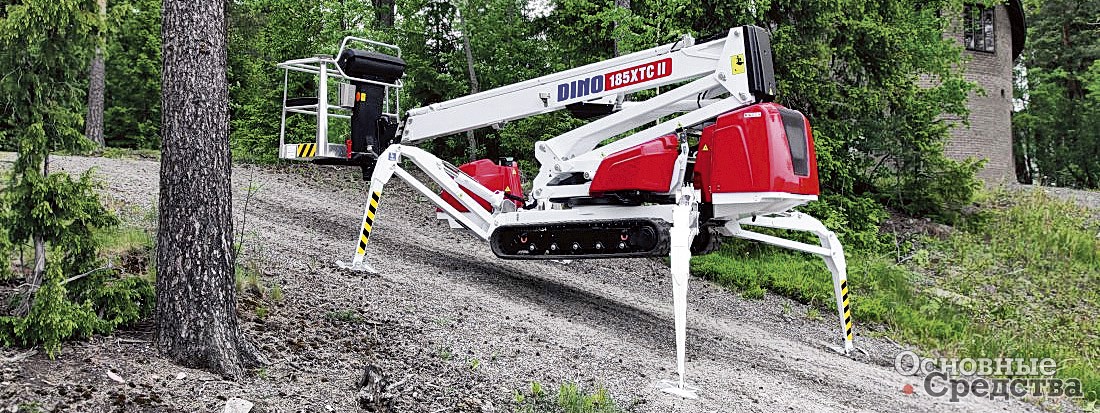

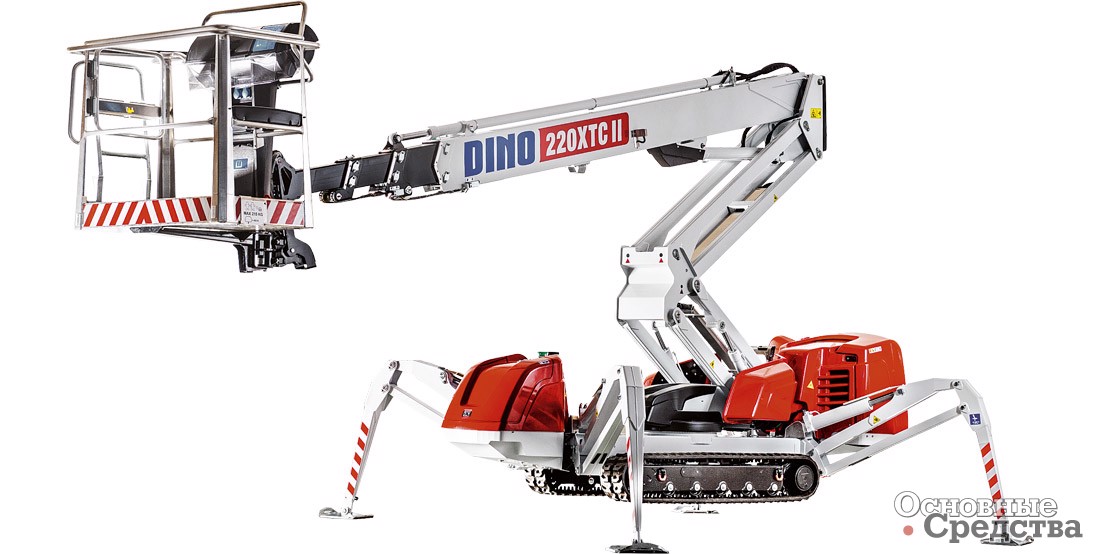

Подъемники финской компании Dinolift OY заслуженно считаются передовыми в своих классах. Компания выпускает прицепные и самоходные, колесные и гусеничные подъемники.
Недавно была полностью обновлена линейка самоходных колесных подъемников серии RXT, флагманская модель этой серии имеет рабочую высоту подъема 28 м при весе самого подъемника менее 5 т.
Прицепные подъемники Dinolift представлены едва ли не самым большим в мире модельным рядом – выпускаются с телескопическими и коленчато-телескопическими стрелами. Основным приводом для подъемников является силовая установка с питанием от сети 220 В, часть моделей оборудована дополнительной силовой установкой на базе ДВС.
Диапазон высоты этих подъемников – от 10 до 26 м. Конструкция и материал стрелы сочетают чрезвычайно легкий вес с высокой прочностью конструкции. Так, самый легкий подъемник с рабочей высотой 10 м можно буксировать даже обычным легковым автомобилем, а лидер модельного ряда DINO 260XTD весит всего 3,5 т, но при этом предоставляет выдающиеся возможности для работы. Вес такого подъемника также дает возможность размещать его на перекрытиях с низкой несущей способностью.
Кроме того, в стандартную комплектацию DINO 260XTD включены многие устройства, которые предлагаются другим моделям только опционально. Оператор имеет возможность полностью управлять подъемником с платформы, включая перемещение подъемника и установку подъемника на аутригеры, то есть для перемещения между точками проведения работ оператору нет необходимости покидать корзину. Автоматическое выравнивание подъемника позволяет быстро установить машину в рабочее состояние и поднять аутригеры в транспортное положение. Аутригеры типа «паук» позволяют выравнивать подъемник на больших уклонах. Корзина поворачивается относительно стрелы на 180°. Гидравлический привод поворота позволяет быстро повернуть корзину в максимально удобное для оператора положение. Неограниченный поворот стрелы значительно повышает эксплуатационные характеристики подъемника, оператору нет необходимости следить за положением стрелы и количеством оборотов стрелы относительно шасси. Пульт управления в корзине с двумя джойстиками позволяет одновременно реализовывать две функции по управлению стрелой – возможность более быстрого достижения места работы и складывания подъемника. Аварийное опускание реализовано на базе двигателя постоянного тока с питанием от аккумулятора. Запуск аварийного насоса возможен с обоих пультов управления.
Ножничные подъемники не имеют горизонтального вылета, зато с высокой эффективностью и экономичностью работают при сложных строительно-монтажных работах, где не требуется горизонтального вылета платформы: монтаж металлоконструкций, сэндвич-панелей и др.
